TC35是Siemens公司推出的新一代無線通信GSM模塊，可以快速安全可靠地實現系統方案中的數據、語音傳輸、短消息服務(Short Message Service)和傳真。模塊的工作電壓為3.3～5.5 V，可以工作在900 MHz和1 800 MHz兩個頻段，所在頻段功耗分別為2 W(900 M)和1 W(1 800 M)。此外，該模塊還具有電話簿功能、多方通話，漫游檢測功能，常用工作模式有省電模式、IDLE、TALK等模式。通過獨特的40引腳的ZIF連接器，實現電源連接、指令、數據、語音信號、及控制信號的雙向傳輸。

　　TC35i有40個引腳，1～14引腳為電源部分，其中1～5引腳為電源電壓輸入端VBATT+，6～10引腳為電源地GND，11～12引腳為充電端，13引腳為對外輸出電壓(供外部電路使用)，24～29引腳為SIM卡連接端;33～40引腳為語音接口用來接電話手柄。15、30、31和32引腳為控制部分，15引腳為啟動線IGT(Ignition)。當TC35通電后必須給IGT一個大于100 mV的低電平，模塊才能啟動。30引腳為RTC BACK UP;31引腳為掉電控制：32引腳為SYNC，16～23引腳為數據輸入/輸出端。

　　在這里，著重介紹下SYNC引腳，因為該引腳可以很好地反映TC35的工作狀態。SYNC引腳可以用來輸出一個同步信號(synchronization sign-al)，也可以在應用時控制一個LED燈的輸出狀態。SYNC端通過一個三極管或門電路來控制LED。SYNC端通過一電阻接到NPN三極管(如9013)的基極，射極直接接地，集電極通過一個接限流電阻接到LED的負端，LED的正端接VCC。LED的工作模式完全類似于同步信號，顯示的是TC35i的工作狀態：LED燈滅，表示TC35i電源關閉，處于休眠、報警或單純的充電模式;600ms亮/600ms滅，表示未插入SIM卡，或者個人身份未登記/已注銷，或者網絡正在搜尋中，或者正在進行管理人員身份鑒定，或者網絡注冊正在進行中;75 ms亮/3 s滅，表示網絡注冊成功(控制通道和管理人員交換信息完成)，無來電;LED燈亮，依據不同的呼叫類型，有聲音呼叫，數據呼叫，在建立或者完畢等狀態。

　　TC35模塊發送短信常用Text和PDU(Protocol Data Unit，協議數據單元)模式。使用Text模式收發短信代碼簡單，實現起來十分容易，但最大的缺點是不能收發中文短信;而PDU模式不僅支持中文短信，也能發送英文短信。

　　下面是Text發送短信案例：

　　1)設置短消息中心

　　at+csca=“+813800731500”(短信中心);

　　2)設置短信發送格式

　　at+cmgf=1(1-Text;0-PDU);

　　3)發送短消息(短信內容為“Test”)

　　at+cmgs=“目地號碼”

　　>Test^z;

　　4)獲取短信內容(Once more)，假定Index=8

　　at+cmgr=8

　　返回信息如下：

　　+CMGR：“RECREAD”，“+8613225 168879”，“10/03/15,22：45：25+32”

　　Ni hao!

　　OK

　　3 系統軟件設計

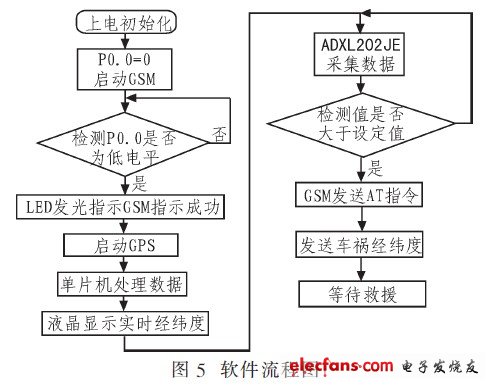

　　中央處理器與各模塊之間通過UART進行信息數據傳輸，傳輸波特率為9 600 b/s，數據格式位為8位數據位，1位停止位，無奇偶校驗。軟件使用C語言編寫，C語言可讀性好，便于移植和管理。軟件流程圖如圖5所示。

?

　　4 結束語

　　本文設計了一種車禍自動定位報警系統.實現了加速度的實時判定、經緯度的實時顯示及自動發送信息的功能。借助于GPS全球定位系統和GSM通信技術提供的完善的數據通信平臺，達到了自動定位報警的目地，大大地減少了由于救援不及時造成的死亡。
