1.引言

　　在嵌入式系統特別是數據采集系統中，實時性至關重要，它不僅要求嵌入式微處理器能快速作出響應，還要求嵌入式系統能及時處理數據[1]。在本文設計的數據采集系統中，如采用常規方法傳輸數據，當采集數據的速度較高時，由于Windows CE系統和采集系統不能同步，可能會造成數據的丟失，使得系統不能及時準確的傳輸數據。為解決這一問題，可以使用采集板上內置的先入先出(FIFO)緩沖器。目前國內關于在Windows CE系統中實現FIFO的文獻還未見報道。對此，本文討論了如何在Windows CE.net平臺上開發基于FIFO的數據采集板的驅動程序，以保證數據采集數據的準確性。通過試驗將常規方法與FIFO進行比較，得到較好的結果

　　2.系統的軟件及硬件平臺

　　嵌入式系統以其體積小、針對性強、實時性好等特點，在通訊、控制和消費電子等諸多領域得到了廣泛的應用。本設計中的操作系統就是微軟公司推出的專門用于嵌入式系統的實時操作系統Windows CE.net，它是一個32位、多線程、多任務的嵌入式操作系統，以其模塊化的結構，良好實時性能力，強大的通信能力和對多種CPU的支持，在各種工業控制、消費電子等領域擁有較好的應用前景[2]。

　　數據采集系統的硬件平臺是研華公司的MIC-2000工業控制計算機，MIC-2000具有良好的機械可靠性和總線擴展能力[3]，可用于環境惡劣的工業現場。數據采集板是模擬量輸入板MIC-2718，它是一個高增益、高性能的多功能數據采集板，它提供的程序可控增益放大器使用戶可以不用外加電源就可以采集很小的輸入信號，內置的1K字FIFO緩沖區保證了采集數據的快速性和準確性。MIC-2718為12位100KHz的A/D模塊，支持16路單端或8路差分輸入最大轉換時間為8usec，有軟件觸發、定時器觸發和外部觸發三種方式，MIC-2718的功能框圖如圖1所示。

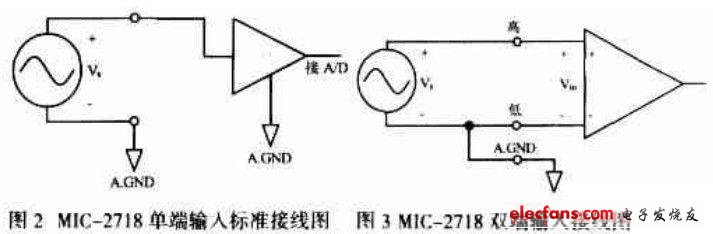

　　MIC-2718支持跳線選擇16路單端輸入或8路差動輸入，當選擇單端輸入時每個通道只需要接一根信號線，信號的參考地為板上的公共地[4]。標準連線圖如圖2所示。當選擇雙端輸入時每個通道有2根信號線，MIC-2718測量2個模擬信號的電壓差，如果信號源沒有接地，則稱為“浮”信號源，測量“浮”信號源用圖3所示的接線方法。

　　3.Windows CE驅動程序

　　與其他操作系統一樣，Windows CE.net也提供了很多外設的驅動程序，驅動程序?qū)⒉僮飨到y(tǒng)和設備連接起來，使操作系統能夠識別設備并為應用程序提供設備服務[5]。 但是，對于非常規硬件設備(或者說對現有的Windows CE應用系統是非常規的)，微軟并沒有提供驅動程序，因此需要設備的硬件廠商提供WndowsCE的驅動，或是使用者自行開發[6]。目前，還沒有MIC-2718的基于Windows CE.net 4.2版本的驅動程序，因此需要自行開發。

　　Windows CE.net驅動程序的2種模式是本機驅動和流接口驅動模式[7]。本機設備驅動適于集成到基于Windows CE.net平臺的設備，如通用LED驅動和電源驅動。流接口驅動模型適用于任何在邏輯上被認為是一個數據源或數據存儲的設備的I/O設備(任何以產生或消耗數據流作為主要功能的外圍設備)[8]，因此在采集系統中，WinCE的外圍設備驅動程序一般以流接口驅動程序較多。另外，絕大部分外圍設備驅動程序都可映射為流接口驅動程序。無論驅動程序控制的設備是什么類型，流接口驅動都使用相同的接口并導出一組相同的函數(流接口函數)。

　　針對本文中數據采集系統和Windows CE中驅動程序模型的特點，本設計采用流接口驅動程序模型。
