????CAN總線是國際上廣泛應用的現場總線之一，其模型結構[2]相對于國際標準化組織開放系統互連模型(OSI)只有三層：物理層、數據鏈路層和應用層。為了使其應用更加廣泛靈活，CAN的國際標準ISO 11898中只規定了物理層和數據鏈路層標準，沒有定義應用層，用戶需要根據需求制定具體的應用層協議。目前在多種已成國際標準的應用層協議中CANOpen[3]和DeviceNet[4]使用最為廣泛。CANOpen的協議原型是Bosch公司在1993年提出的，它一般用于機械的嵌入式網絡中；DeviceNet由Allen-Bradley公司開發，目前在美國和亞洲的工業自動化市場上處于領導地位；國內工控領域使用較為廣泛的是周立功公司推出的iCAN[5]。這三種協議標準應用廣泛，且便于和其他設備互聯，但是對于一些相對簡單和獨立的控制系統，它們并不適用且過于復雜，某些協議還需要付費使用。
?? ?因此針對微波控制領域，定義了一種新的CAN總線應用協議——微波控制協議MWCPro（MicroWave Control Protocol）。
1 MWCPro協議在大陣列磁控管控制系統中的設計
?? ?制定CAN總線應用層協議時，需要考慮以下幾個方面：報文標識符的設計、多主或主從結構、數據的交換方式以及網絡的管理等。

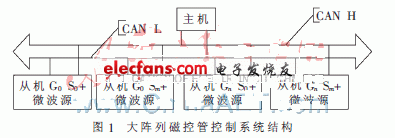

?? ?在大陣列磁控管控制系統中，有整體控制、分組控制和單個控制的要求，因此每個磁控管都要有唯一的地址。采用主從式結構，數據的交換方式為主機向從機發送命令，從機返回數據以響應主機命令，從機只可以主動報警。在整個系統中，固定一定數目的從機為一組，屬于分布式控制。系統結構如圖1所示。

其中G0代表第0組，Gn代表第n組；S0代表第0個從機，Sm代表第m個從機。
1.1 協議介紹

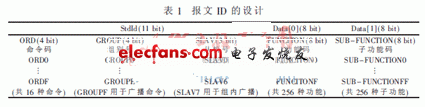

?? ?報文ID的設定是應用層協議最主要的部分，它涉及報文的優先權、延時、報文濾波的使用、可能形成的通信結構和標識符使用的效率等。該系統相對簡單獨立，因此采用CAN 2.0A標準的11位標識符外加兩個數據字節作為每幀的ID，如表1所示。

??? 組別號和從機號的組合除去廣播所用，共有105種，即整個系統可以有105個節點(主機或從機)。若選擇常用的Philips 82C250作為總線收發器，CAN節點數目已基本接近其極限110個。如果需要進一步擴大網絡規模，以掛接更多的節點，則可以把標準標志符改為29位的擴展標志符，并利用網控器進行擴展[6]。
1.2 協議設計
?? ?磁控管控制系統的功能需求包括：首先確定通信和工作都正常的微波源的個數以及控制終端之間有無地址沖突；選擇全部、分組或者單個微波源啟動或停止；實時監測每個微波源的各項參數值，如電流、電壓、溫度、反射功率以及微波泄漏功率等；運行途中各微波源的值若超出設定的閾值（該閾值可修改），或者微波源本身出現故障（偶然故障或永久性故障），則實時報警，并且系統要采取相應的措施停止相關功能的繼續運行。
?? ?根據以上功能要求設計了8種命令碼：
?? ?ORD0：報警幀（數據幀），無廣播形式，從機發送主機讀取，優先權最高。為實現同時報警，功能碼和子功能碼中的每一位代表一種報警，即16種報警。
?? ?ORD1：輪詢在線（遠程幀），主機依次發送ORD1命令給各個從機，從機接收后返回一個確認幀，以便主機確認該從機依舊在線。
?? ?ORD2：計算通信往返時間(遠程幀)，在確定所有從機都在線時，計算主機與從機之間一幀數據平均的往返時間。該往返時間將作為判斷從機響應是否超時的標準。
?? ?ORD3：索要從機數據（數據幀），無廣播形式，從機發送主機讀取。
?? ?ORD4：從機地址沖突檢測（遠程幀），每個從機都向其所在組的其他從機發送ORD4，其他從機接收到ORD4后將所接收ID中的地址位與自身地址進行比較，若相同則以O(shè)RD0命令向主機報告地址沖突，否則無需響應此消息；主機本身不對ORD4進行處理。
?? ?ORD5：廣播命令（遠程幀），開從機。
?? ?ORD6：廣播命令（遠程幀），關從機。
?? ?ORD7：修改從機參數（數據幀），無廣播形式，主機發送從機執行。
?? ?ORD8～ORDF為預留命令碼。
2 MWCPro協議在大陣列磁控管控制系統中的實現
2.1 硬件實現
?? ?通過對比目前市場上常見的各種芯片，最終選擇意法半導體公司的STM32F103VBT6作為主芯片，該芯片為基于ARM Cortex-M3核心的32位控制器，它的突出優點是：內核結構先進、功耗控制優秀、接口豐富、處理速度高、全系列軟件與封裝高度兼容、性價比高等。
2.2 軟件實現

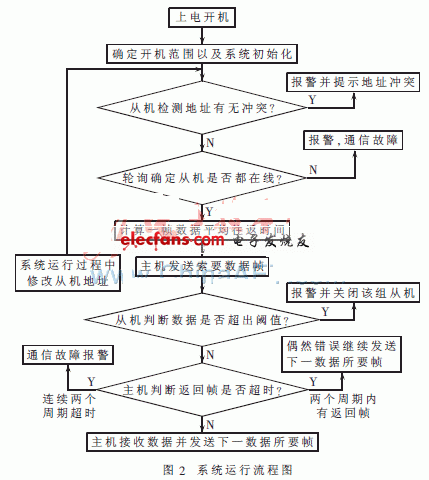

?? ?整個系統屬于主從控制，除了主動報警，從機只能被動地按主機的要求進行操作。軟件部分實現流程如圖2。

3 協議應用
?? ?實際應用中，共有9個微波發射終端，分為三組，每組三個從機，上位機采用運行WinCE系統的觸摸屏。人機界面如圖3所示。主要頁面有微波控制、實時曲線、溫度曲線設置、選項參數、溫度記錄以及事件記錄共六項。在微波監控界面可以看到系統分為手動模式和自動模式，手動模式下可以自主選擇需要開啟的從機，通過手動開關微波發射終端控制各段爐溫；自動模式下默認啟動所有處于啟用狀態的從機，自動啟動和停止相關微波發射終端來控制各段爐溫處于設定溫度范圍內。該系統根據材料燒結工藝將爐身分為四個溫區：預熱段、燒結段1、燒結段2和緩冷段。圖3所示系統當前工作在手動模式，啟動了預熱段A組的1和2號、燒結段I以及燒結段II的所有從機(緩冷段不需要加熱)。通過此界面可顯示以下6項報警：地址沖突、爐門、冷卻水、過流、欠流及超溫。

??? 該系統具有以下特點：
?? ?(1)采用時間觸發與事件觸發相結合的方式，將周期的數據請求幀與非周期的報警信息幀分別進行處理，大大提高了系統的靈活性和實時性。在該協議運行過程中，數據傳送穩定、報警及時，基本達到設計要求，系統實用可靠。
?? ?(2)相比之前的PLC+觸摸屏的控制系統，CAN總線的控制方法不僅簡單高效，還大大降低了控制系統的成本。
?? ?該控制系統采用觸摸屏作為上位機，但觸摸屏本身不具備CAN接口，這時就需要轉換。根據系統需求及低成本、通用性等因素的綜合考慮，最終選擇利用STM32-
F103VBT6內部的串口作為與觸摸屏通信的接口，采用Modbus協議，即在芯片內部實現CAN/RS232的轉換，它既能滿足系統需求，又不會增加額外的成本，并且大多數單片機都有RS232接口，通用性較強。使用過程中CAN/RS232的內部轉換能夠滿足系統對實時性的要求。
?? ?上述觸摸屏控制系統在從機數目較多或者單機信息交換量較大的情況下，限于RS232的速率，有可能會造成數據堵塞。解決這個問題可以采用以下途徑：采用PC機加CAN/USB或CAN/PCI轉換接口代替觸摸屏加CAN/RS232，因為RS232的最大傳輸速率只有115.2 kb/s，而USB2.0的傳輸速率為480 Mb/s，為RS232的4 266倍；PCI的速率更是可以達到1 064 Mb/s，為RS232的9 457倍。因此這兩種途徑可以很好地解決數據堵塞問題。同時由于PC機可以直連的從機為110個(CAN總線本身性質的限制)，如果要繼續擴展，加網控器[6]就可以使掛接的從機數成倍增加。即使是超大矩陣終端系統，采用以上兩種方案也完全可以實現實時控制。
?? ?基于MWCPro應用層協議的CAN總線控制系統在實際應用中數據傳輸速度快、配置靈活，整個系統運行穩定。雖然MWCPro協議是針對微波控制領域設計的，但是它的命令碼和功能碼便于修改，系統容易擴展，所以該協議也可以在其他較為簡單獨立的控制系統中使用，具有較強的實用性與通用性。
?
