引言

　　隨著傳感器技術的不斷發展成熟，成本的不斷降低，多源感知系統將顯著改變數據采集系統以及用戶與便攜式電子產品之間的界面。引導這種發展趨勢的原始設備制造商已明確指出希望借助這些傳感器在實現用戶對信息隨時隨地動態感知的設想。這些現代傳感器提供了設計工程師所需要的感知能力，改變了數據采集系統以及人機交互方式。

　　主要研究基于中興智能手機平臺的新一代物聯網的關鍵技術。旨在用于物聯網關鍵技術的研發和驗證，為中興通汛研發新一代智能手機產品提供參考依據。通過中興智能手機與整個物聯網系統的通信，可以實現手機導航，移動訂閱，環境監控，標簽識別，目標感知與定位等功能。研究成果的產品將進一步拓展手機的功能，可廣泛應用在工商業，家居生活等多領域。

　　1 總體方案

　　本項目是未來4G手機的概念平臺，手機作為移動互聯網與無線傳感網的應用網關使用，在設備接入控制與數據文互中需要使用大量的接入?yún)f(xié)議與數據傳輸協議，通過對協議建模與仿真實驗，文中提出了多協議融合的技術方案，以便于智能手機平臺可在多種場合發揮作用。

　　本系統由智能移動信息匯集終端和中興智能手機組成。通過無線網絡，系統可實時采集與傳輸多源數據。手機可根據需要對多源數據進行采集與控制，使周圍的無線傳感器能與手機進行動態數據交換。

　　本設計結合無線傳感器技術和嵌入式軟硬件技術，采用RFID Reader、尢線傳感器終端模塊、Wi-Fi模塊、WAPI模塊、ZigBee模塊、GPS模塊以外部擴展方式，確保利用中興智能手機平臺對周圍無線傳感器模塊的實時采集。本研究采用高精度電壓參考芯片為系統信號采集了系統提供參考電壓基準，系統通過ZigBee模塊完成現場溫度、濕度等信息的感知;并采用藍牙Bluetooth(IEEE 802.15)模塊實現評估板多源信息到中興智能手機的無線傳輸。系統的主要支撐技術有嵌入式技術、無線局域組網技術、多協議處理、人機交互界面、RFID等，實現了以智能移動平臺終端為核心的自動化、信息化的多功能信息感知應用系統。

　　2 系統架構

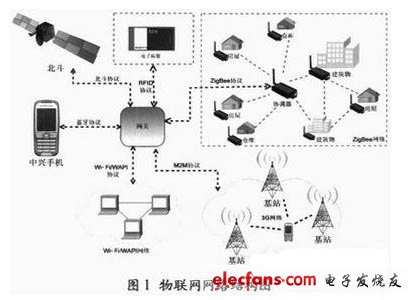

　　本系統的主要支撐技術有：嵌入式技術、無線局域組網技術、多協議處理、人機交互界面、RFID等，實現了以智能移動平臺終端為核心的自動化、信息化的多功能信息感知應用系統。其系統網絡結構如圖1所示，該網絡結構也是未來物聯網發展的一個雛形。

?

　　在圖1的系統結構中，手機作為一個重要終端，通過藍牙設備到達網關設備，然后由網關設備對ZigBee網絡、電子標簽、3G網絡、Wi-Fi/WAPI網絡、北斗網絡等網絡和設備之間進行完美的網絡融合和技術革新，充分體現了現實物品通過射頻識別等信息傳感設備與互聯網連接起來，實現智能化識別和管理這一物聯理念。

　　嵌入式系統開發分為軟件開發和硬件開發兩部分。

　　硬件模塊目前主要包括ARM9-S3C2440開發板、BC4RS 232串口藍牙適配器、RC500非接觸式IC卡開發板、ZigBee模塊、M2M模塊、智能藍牙手機。開發板上的核心是ARM處理器，處理器中有裁剪的Linux系統和相應的C語言程序，由于控制整個系統的設備運轉以及處理各子網絡的數據。SDRAM和FLASH與S3C2440相連，用作緩存和存儲程序。分布在處理器周圍的藍牙無線傳輸接口，可通過虛擬串口通過藍牙技術與中興智能手機進行通信。ZigBee模塊用于接收ARM處理器的指令，發送到ZigBee網絡，同時可以接收ZigBee網絡返回的消息。RFID接口模塊的作用類似于ZigBee的接口模塊，同樣用于接收處理器的指令和RFID網絡返回的消息，并發送給另外一端。中興Mu301通過USB接口與M2M模塊連接。手機端通過J2ME開發的JAVA虛擬機上的應用程序利用藍牙的虛擬串口通信協議與開發板上的藍牙模塊接口傳遞消息。

　　嵌入式系統在開發過程一般都采用"宿主機/目標板"開發模式，即利用宿主機(PC機)上豐富的軟硬件資源及良好的開發環境和調試工具來開發目標板上的軟件，然后通過交叉編譯環境生成目標代碼和可執行文件，通過串口/USB/以太網等方式下載到目標板上，利用交叉調試器在監控程序運行，實時分析，最后，將程序下載固化到目標機上，完成整個開發過程。在軟件設計上，為結合ARM硬件環境及ADS軟件開發環境所設計的嵌入式系統開發流程圖。整個開發過程基本包括以下幾個步驟：

　　(1)源代碼編寫：編寫源C/C++及匯編程序;

　　(2)程序編譯：通過專用編譯器編譯程序;

　　(3)軟件仿真調試：在SDK中仿真軟件運行情況;

　　(4)程序下載：通過JTAG、USB、UART方式下載到目標板上;

　　(5)軟硬件測試、調試：通過JTAG等方式聯合調試程序;

　　(6)下載固化：程序無誤，下載到產品上生產。
