在我國的靶場測控領域，所有的數據交換都是基于簡化版的HDLC規程進行的，因此我們自行研制開發了基于簡化HDLC規程的通信卡。簡化HDLC規程主要是為了提高通信的實時性，將HDLC規程中所有通信聯絡命令幀全部簡化，只保留數據通信幀，從而保證一定的實時性。由于該卡具有可靠性高，使用簡單方便，工作時具有智能化等特點，被廣泛地應用于測控系統數據傳送的各個領域中。同時，隨著Windows XP操作系統在測控系統逐漸應用，開發通信卡Windows XP驅動程序勢在必行。因此，我們針對自行研制的通信卡開發出了核心態的驅動程序，經過廣泛的用戶使用，普遍反映應用好。下面介紹該通信卡的設計以及驅動程序的設計。

通信卡的硬件設計
1 通信卡的主要特點
通信卡的硬件設計目的是智能化通信:在卡上具有4個DMA通道及相應的數據緩沖存儲區。在數據的接收過程中，通信卡會自動接收幀數據，判別幀長度，在幀尾將接收到的幀數據提交系統。在發送數據過程中，系統只須把發送的數據提交給本卡，具體的發送過程由該卡自行完成，不因多路通信而使主機增加開銷。該卡有內/外時鐘兩種工作方式，近距離可省去調制解調器，波特率為600b/s～64Kb/s，提供2路符合RS-232/CCITT V.24和RS-422A標準的接口信號。

2 通信卡的電路設計

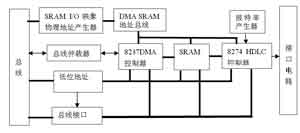

圖1 通信卡框圖

通信卡組成框圖如圖1所示。其主要由DMA控制器、總線竟爭仲裁器、串行通信控制器、數據緩沖存儲器SRAM、存儲器I/O映像和物理地址產生器、總線接口及防護、波特率產生器、接口電路等單元電路組成。
DMA控制器作為通信卡的主設備，控制卡上的數據接收和發送（來自通信控制器和CPU），并負責仲裁優先權。由于在進行數據通信時，允許主機CPU訪問本卡SRAM，且主機對其中某一路發控制命令時，不影響其余三路通信，這樣將會使主機CPU與本卡DMA竟爭本卡總線控制權。而總線上沒有給出主機CPU指令排隊狀態序列，故不能直接設計多主竟爭，因而在本卡總線上用門陣列設計了一個狀態機，不斷地監視總線爭用情況，完成本卡總線竟爭、仲裁功能。完成HDLC規程的串行通信的器件是INTEL 8274多規程串行控制器，它能完成2個獨立的串行接收/發送全雙工通信。為了使4個信道在一幀數據的發送或接收過程中，主機不干預，故將發送的一幀數據在發送開始前由CPU用批命令放入卡上的SRAM中；同樣，在接收過程中，卡上DMA將接收到的數據放入SRAM中，等一幀接收完成后，再用批命令取出，放入系統存儲器中?？ㄉ蟂RAM不占用主機內存地址，采用I/0映像，該適配器插入主機之后，主機通過系統I/O地址對其訪問，這由地址產生器完成?？偩€接口包括數據收發器，數據開關電路，讀、寫及中斷等控制電路，地址譯碼等。波特率產生器提供了一個可編程的時鐘信號發生器，用戶可自行設置通信速率，供工作于內時鐘方式時使用。接口電路提供符合RS-232/CCITT V.24和RS-422A標準的接口信號。

3通信流程設計
如果要發送一幀數據，CPU用批命令將數據放到本卡SRAM中，然后設置相應的發送DMA通道。DMA通道是非自動重裝方式，啟動8274控制器發送，然后CPU就不需要管理，由卡上硬件自動發送。

如果需要接收數據，啟動接收通道。接收通路自動搜索輸入信號，搜索到數據幀時，由卡上DMA控制器來管理，將接收的數據放入本卡SRAM中，并向CPU請求中斷，讀出數據。

4 總線竟爭設計
由于同時可進行四路通信，且CPU可隨時對某一路發控制命令或訪問卡上SRAM存儲器，就將出現CPU與本卡主設備DMA爭用本卡總線的狀況。由于ISA總線沒能給出 CPU指令排隊狀態序列，這給總線仲裁帶來了困難，而本卡的總線竟爭、仲裁是由可編程邏輯器件設計的狀態機來完成的。狀態機使用一個4MHz信號作為時鐘，共設3種狀態：
① CPU控制狀態。
② DMA控制狀態。
③ 空閑狀態， CPU及DMA均未能得到控制權。
當狀態機檢測到無CPU及DMA申請總線使用權時，就進入空閑狀態，而一旦CPU或DMA 請求總線，狀態機立即將總線使用權交給CPU或DMA。如果正在CPU控制狀態期間，DMA申請總線使用權，狀態機仍然判定CPU控制總線，讓DMA處于等待，直到檢測CPU指令完成，狀態機才轉為DMA控制狀態。如果在DMA控制狀態時，CPU申請總線使用權，狀態機仍然判定DMA控制總線，讓CPU處于等待，直至DMA字節傳送完，狀態機轉為CPU控制狀態。CPU及DMA對總線的使用權是單個指令或字節傳送，不設置總線封鎖，因而CPU、DMA可頻繁交換使用權，不會出現等待時間過長的現象。

通信卡的驅動程序設計
1 設備驅動程序的I/O模型
通信卡的驅動程序是利用Windows XP的DDK軟件開發的標準的核心態設備驅動程序。它使用統一的“文件”形式，用戶可以通過代表通信卡設備的文件名，在WIN32子系統中用文件操作函數來訪問。該設備驅動和程序可以根據用戶的需要，設置為自動加載，或手動加載，也可以動態的加載該驅動程序。通信卡的驅動程序設計成為支持同步I/O模型，也可以為異步I/O模型。

2 發送數據I/O例程設計
在用戶態提交發送任務到核心態，由I/O管理程序負責調用驅動程序，驅動程序發送IRP交給硬件，假若當前發送器不忙，則具體的發送操作全部由發送器自行完成，而驅動程序則返回已經一個本幀可以發送的標志。具體的發送完成結果則可以在發送任務完成后查詢得到?？墒牵绻绦蛳虍斍霸O備發送器提交發送任務時，該發送器正在處理上一幀，那么則有兩種方法處理。

① 立即方式：立即返回一個錯誤，當前設備忙，不能發送。
② 阻塞方式：I/O管理器程序會調度相應的異步處理例程，將當前的發送任務放進任務隊列中，返回一個標志：I/O掛起，當前設備忙，發送任務提交任務隊列。驅動程序會在發送器空閑時，提交任務隊列中的發送任務給發送器。完成發送任務后，將相關文件句柄設為有信號狀態，通知本次發送任務完成。

3接收數據I/O例程
接收數據例程采用客戶/服務器的模式設計。由于用戶的接收請求和硬件的接收并不是同步的，所以在設計中，為避免丟失數據，考慮創造一個專門的接收線程。這樣，同步用戶請求、接收線程、硬件層之間的通信就必須仔細地設計。圖2示意了用戶態接收請求、接收線程以及硬件層之間的通信同步。

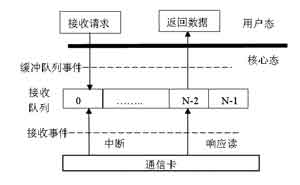

圖2 用戶態接收請求、接收線程與硬件層之間的通信同步

① 硬件層與接收線程之間通信
硬件層與接收線程之間通信的同步是通過同步事件對象來實現的。同步事件對象通常處于無信號狀態，只有當成功地接收到一幀時，才將該事件置為有信號狀態。接收線長久等待同步事件對象，在沒有收到數據時，因同步事件對象處于無信號狀態而阻塞。當硬件檢測到數據時，實時中斷服務程序負責將同步事件對象置為有信號狀態，接收線程就會釋放阻塞。將通信卡SRAM上的接收數據讀進接收線程緩沖區隊列，然后將同步事件對象置為無信號狀態，接收線程再次阻塞，等待接收下一幀數據。

② 用戶層和接收線程之間的通信
當用戶提交接收任務時，由驅動程序的調度程序讀取接收線程的緩沖區隊列，并將標志置為“空”，同時將緩沖隊列事件置為無信號狀態，并返回，如果緩沖區是空，則
● 立即方式：立即返回無數據。
● 阻塞方式：阻塞直到有數據隊列進入。接收隊列的每個緩沖區都對應一個通知事件，如果接收線程將SRAM中的數據讀進隊列，就將相應的通知事件置為有信號狀態，用戶請求就等待該通知事件，只要有數據在隊列中，就讀取返回，否則被阻塞。

4 硬中斷服務程序設計
通信卡在全雙工的通信中具有實時性，而且在較高的波特率，硬中斷非常多。為了防止高優先級中斷過多地搶占CPU時間，設計中采用了實時中斷服務程序和延遲過程調用的方法。

在Windows XP系統中，每個內核函數和過程都運行于特定的優先級。較高優先級的函數或事件可以搶占較低優先級，反之則不然。實時中斷服務程序ISR運行于DIRQL級，具有較高的優先級，它只能被更高級的硬中斷所搶占，不會對同級或較低優先級的硬中斷的響應。所以，在實時中斷服務程序中，只做盡量少的必須工作，即讀出中斷向量，而將大量的數據傳送及處理等工作交給延遲過程DPC去完成。因為DPC過程運行于DISPATCH_LEVEL級，是相對較低的優先級，它可以被任何級的硬中斷所搶占。這樣，既保證了硬中斷的及時響應，又提高了程序的性能。

5 驅動程序入口例程
Windows XP為每個核心態的驅動程序提供了一個默認的標準入口點DriverEntry()。設計中，考慮到該例程運行于PASSIVE_LEVE級，系統只運行該例程一次就拋棄了，所以在驅動程序中用到的重要數據、對象等都不能保存在DriverEntry（）例程中，必須在初始化過程中分配一塊NoPaged內存來保存。通信卡的驅動程序的DriverEntry（）例程主要完成如下功能。

讀取Registry的硬件配置信息；聲明I/O地址、中斷等資源；創建代表通信卡的設備名MPSC，該名字對WIN32子系統是可見的；設置調度例程入口點；分配一塊NoPaged的內存，存儲重要信息；連接硬中斷，設置中斷服務程序；初始化線程、事件、信號燈、DPC等內核對象；返回狀態STATUS_SUCCESS。
如果在以上過程中遇到錯誤，則需要做以下工作：斷開硬中斷；釋放硬件資源；將相關的錯誤信息打包，并記錄；返回錯誤信息。

6 設計驅動程序中需要注意的問題
由于通信卡在應用中具有一定的實時性，為了克服中斷的不確定性，提高系統的性能，開發了Windows XP系統所有驅動程序中最難的異步驅動程序。在系統的內核開發，異步模型I/O操作中，內核對象的同步十分復雜，細微的差錯都會導致系統徹底崩潰。在設計驅動程序中需要注意以下問題。
● 在程序中用到的內核對象：事件、信號燈、線程以及轉鎖等，都必須將其存儲在Nopaged內存中，否則，會造成系統崩潰。
● 在DPC例程中，如果要訪問中斷服務程序ISR程序中用到端口地址，一定要將訪問語句放在系統提供的同步例程中，這是因為當DPC例程訪問該端口時，有可能被優先級高的ISR例程所搶占，而造成數據錯誤。
● 驅動程序一定不要訪問WIN32子系統的運行庫函數。
