關鍵詞：PSTN，雙音多頻，遠程控制

?

1 引言

隨著計算機技術和通信技術的發展，依托于公用電話網絡（Public Switched Telephone Network，PSTN）之上的遠程控制技術越來越常見。而目前應用得更多的是PC和Modem的配合，它可以方便地實現遠距離、大容量、高精度的數字數據傳輸，但是使用該技術成本較高，應用在家用電器的遙控系統中就顯得很不經濟。在一般情況下，如果被控制端是一組開關或定時器，控制命令又不復雜，就可以直接用雙音多頻（DTMF）電話機上的10個數字鍵、“*”、“#”鍵和A～D，或者它們的組合來實現。由于公用電話網的廣泛分布和移動電話的進一步普及，這種基于PSTN的遠程控制系統就顯得方便、經濟，只要在家庭的電話機上并接一部這樣的裝置，無論在什么地方，只要能撥通家里的電話就能實現控制。

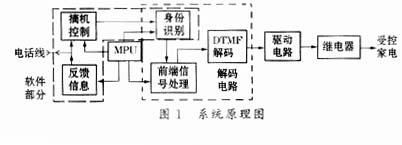

本遙控系統采用的中心處理器（MPU）是89C51單片機，它對整個系統起總體控制作用，采用的DTMF信號解碼器是摩托羅拉公司的MC145436。本系統的濾波特性好，能夠在較大噪聲背景下正常工作，另外，系統通用性強，只要稍加改造就能用到其它遠程控制系統中。系統原理框圖如圖1所示。

?

?

?

2 DTMF信號特性

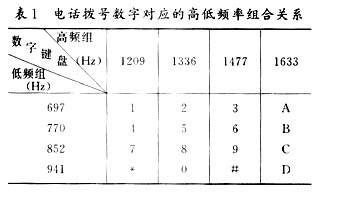

DTMF雙音多頻信號是目前在按鍵電話（固定電話、移動電話）、程控交換機及無線通信設備中廣泛應用的一種信號。它是一組由高頻信號與與低頻信號疊加而成的組合信號，CCITT和我國國家標準都規定了電話鍵盤按鍵與雙音多頻信號的對應關系如表1所示。

表中顯示，電話鍵盤上的任何一個鍵都由兩個都不互為諧波關系的頻率組成，因此每一個按鍵對應的一組頻率都能夠唯一地被辨認出來。本控制系統也是基于這一點來設計的。

3 DTMF信號解碼電路

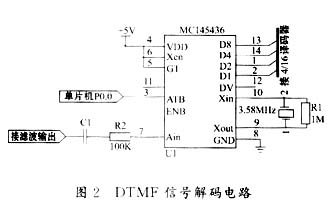

本系統采用的是Motorola公司的高性能DTMF接收器MC145436作為解碼的核心，如圖2所示。

系統開始工作后，如果MPU獲得控制請求（系統軟件部分的功能），它就會置位P0.0（把ENB置為高電平），解碼器開始工作，這時D1、D2、D4、D8開始輸出與Ain腳相對應的解碼結果。這個4bit信息經過4/16譯碼器（74HC154）就會輸出與鍵盤相對應的結果。見表2。

?

?

　

　

?

4 濾波放大的繼電器驅動電路

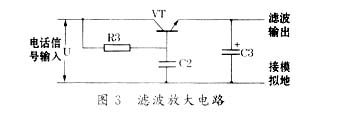

用戶電話線上的電壓在摘機前保持在48V左右，摘機之后按鍵電壓大約有1.5V，DTMF信號就包含在這個電壓中。但是，在一般情況下，由于解碼器的工作噪聲限制，直接使用解碼器是不能正常解碼的，因此需要對摘機后的“話音信號”進行濾波放大。見圖3濾波放大電路。

?

?

?

這是一個有源濾波器，由于VT的基極電流很小，所以可以增大R3來改變分壓比，在不加大C2的情況下能獲得較好的濾波效果。

對設備的控制，要通過繼電器的閉合才能實現，但是在DTMF解碼和74HC154譯碼后給出的高電平并不能直接驅動繼電器，因此，本系統采用摩托羅拉公司的MC1413來實現對繼電器的驅動，如圖4所示。

?

?

?

5 軟件設計與實現

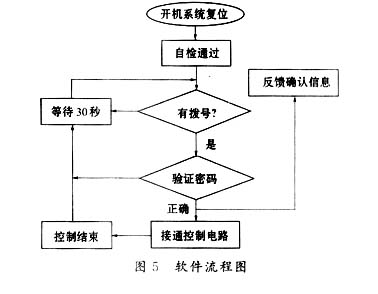

軟件部分包括四大模塊：摘機復位自檢、撥號檢測和身份驗證、控制信息反饋以及對整個系統的控制，軟件流程圖如圖5所示。

?

?

?

系統對電話撥號的檢測是通過對振鈴信號的檢測實現的，當MPU檢測到有振鈴輸出時，等待25秒，如果電話被接通，則說明此時處于通話使用模式，如果25秒仍沒有人接通電話，那么就用軟件的方式進行模擬摘機，然后進入到密碼的驗證狀態，如果通過驗證就執行控制命令。

振鈴檢測電路中選用的是集成度較高的芯片KA2418，它的輸出端經過電平轉換連接到MPU的P3.0口（作為輸入口來檢測振鈴）。模擬摘機是仿照普通電話機的摘機電路，利用MPU程序來完成的。密碼驗證是通過將接收到的密碼（2bit按鍵信號）與MPU中存儲的密碼比較實現的。確認信息的反饋是通過調用專用語音芯片中存儲的語音信息完成的。本系統采用的語音芯片是ISD2560（28Pin DIP封裝），它是ISD系列單片語音錄放集成電路的一種，是一種永久記憶型錄放語音電路，錄音時間為60s，能重復錄放達10萬次。它采用直接電平存儲技術，省去了A/D、D/A轉換器。它的始端地址選擇由A0～A9確定，使用它能夠將控制結果反饋給控制者。

?

?

?

6 結束語

使用公用電話網絡實現的家電遙控系統是一種便捷、廉價的家居遙控系統，在通信網絡日益完善，通信工具日趨普及的今天，是一種很值得推廣的技術。該系統具有較高的性能價格比，由此進一步開發出的智能儀器符合未來家電智能化、網絡化發展方向，很具市場發展?jié)摿Α?/div>
