Design for the Converter of Analog to Fieldbus Based on WORL DFIP

LI Wen, BAIYan, LIANGGeng?

(Automation Department of North Electric Power University, Beijing 10 2206, China)?

　　Keywords: converter; protocol; FF

1硬件設計

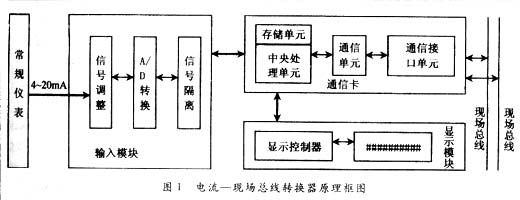

　　電流/總線轉換器(IF)主要由三個模塊組成：輸入模塊、通訊模塊以及顯示模塊，如圖1所示 。在輸入電路板上，將來自常規儀表的4～20mA標準信號，經過信號調整，轉換為適合A/D轉 換的電壓，經信號隔離后，以數字量的形式經過通訊板送往現場總線與應用層進行通 訊，同時將數字信號轉換為實際物理量的數值顯示。
1.1輸入模塊

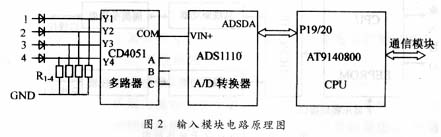

　　如圖2所示，為節省成本，充分提高IF的轉換效率，IF設計為具有四路輸入轉換通道。在各 輸入端分別接一個電阻的作用是給輸入信號乘上一個正確的增益以適合A/D轉換器的信號接 收范圍。輸入的是4～20mA的模擬信號，經一個R=100Ω的電阻后，進入A/ D轉換器的信號即為0.4～2V的電壓信號(ADS1110的標準電壓是2.048V)。

　　A/D轉換電路的主要作用是對放大后信號進行A/D轉換。A/D轉換器采用ADS1110。 該芯片主要具有如下優點：分辨率為16位，從而保障了A/D轉換具有較高的精度；片載2.048V標 準參考電壓，精度為2.048V±0.05％；具有8位的I2C地址線，串行輸出，減 少光電隔離組件的使用。此外，該A/D轉換器還設有調零和增益校準電路。
　　電源隔離和信號隔離的作用是防止輸入信號與地形成環流而引入干擾。來自主電路板CPU的 控制信號和來自A/D轉換器的信號通過光電耦合器 傳輸，從而實現了信號地的隔離。
　　中央處理器CPU是電流—現場總線的核心部件，它控制著整個儀表各個部件的協調工作、線 性化和通訊。CPU采用AT91M40800。該芯片集成ARM7TDMI內核，具有高 性能的32位RISC；片載SRAM和ROM；4G的線性地址空 間，32位可編程I/O線等特點。另外，該系列的單片機片載JTAG調試口，可以在線仿真。系 統程序存貯于CPU外部的PROM，運算數據暫存貯于RAM，一些重要的標定、組態和 辨識等應用程序都存貯于EEPROM。主電路板上的EEPROM存貯器用來存貯組態參數(指功能模 塊的參數)。
1.2WorldFIP通訊模塊

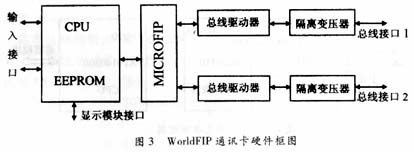

　　在通訊模塊的設計中，通訊單元采用ALSTOM公司設計的WorldFIP通訊微控制器MICROFIP，通 訊接口部分采用了ALSTOM公司設計的WorldFIP總線驅動器FIELDRIVE和WorldFIP隔離變壓器F IELDTR。通訊卡的組成框圖如圖3所示。?

　　MICROFIP提供了數據鏈路層和MPS應用層的接口，提供的服務有：
　　1)物理層服務：在EN10570和FIP標準之間進行選擇； 2)數據鏈路層服務：變量傳送服務和報文傳送服務； 3)網絡管理服務：MICROFIP介質冗余管理； 4)附加功能：輸入/輸出端口，通過并行端口獲取站地址。
　　FIELDRIVE元件是一組完全集成的總線驅動電路，用來提供協議組件與現場總線隔離變壓器 之間的接口，它集成了一個總線驅動器、一個總線接收器、一組傳送錯誤檢測電路、一個監 視接口等。FIELDTR元件提供了FIELDRIVE總線驅動器和現場總線物理介質之間的電隔離。
1.3顯示板
　　選用字符型LCD點陣模塊HD44780，它可顯示5×7點字型192種字符，5×10點字型32種字符， 可自編8(5×7點)或4(5×10點)種字符。該模塊的指令功能強，可組合成各種輸入、顯示、 移位方式以滿足不同的要求。接口帶有8×8bitRAM。?

　　軟件開發采用集成開發環境——Enbest IDE for ARM。它能提供高效明晰的圖形化的嵌入式 軟件平臺，包括一套完備的面向嵌入式系統的開發和調試工具。IF軟件設計同樣采用模塊化 設計思想，將軟件設計分為三個模塊：A/D轉換模塊，通訊模塊和顯示模塊。A/D轉換模塊主 要采集要求通道的輸入信號(轉換成數字量)。通訊模塊是現場總線智能儀表都必須具有的核 心模塊，完成物理層和部分數據鏈路層間的通訊，實現現場設備節點與現場總線之間的通訊 。顯示模塊主要負責顯示實際的物理量，由A/D轉換后的數字量，進過標度變換后得到顯示 的實際數值。主程序框圖如圖4所示。

?

　　現場總線控制系統的優越性是不容置疑的，因此，與電流—現場總線轉換器類似的現場總線 智能儀表具有廣泛的應用前景。對于類似火力發電廠的大型的工業控制系統，目前大多數還 在采用DCS控制系統的情況下，如果將其改造為現場總線控制系統，必然要為常規儀表與現 場總線之間搭建一座橋梁，即電流—現場總線轉換器和現場總線—電流轉換器的開發 ，從而使現場總線控制系統深入到各控制領域，開創一個工業控制的新時代。
