GPRS Technology and It’s Application in the Wearable Computers

HUANG Tianshu, FU Hongye

(School of Electronic Information, Wuhan University, Wuhan 430072, C hina)

　　Abstract: In this passage, the use of GPRS in the wearable compu ter is introduced, this makes the computer has stronger operation and facility. Especially it introduces the GPRS technology and the realiz ation of the hardware and software of the mode.
　　Keywords: GPRS; wearable computer; exchanging group

　　近年來，可穿戴計算機(wearable computer, WearComp)悄然成為研究熱點。它使人和 計算機成為一體，提高了人的整體交互和計算能力。而將以藍牙以及GPRS技術為代表的無 線通信技術引入可穿戴計算機中，可以進一步使它的交互方式向移動性、可獲取性、自然性 和簡潔性發展。?

　　可穿戴計算機是一種無需雙手操作而可通過語音控制并可被人們穿戴的計算機。它與傳統的 計算機相比是一種全新的理念，采用了開放式體系結構。它不僅將現行的計算機小型化，可 以被穿戴在人的身上，而且實現了人機的緊密結合，使人腦得到有效的擴充和延伸，增強了 人的智能。同時它還實現了一種全新的“以人為本”的人機全交互方式?？纱┐饔?jì)算機是隨 著計算機及相關元器件不斷超微型化的發展應運而生的，也是人們追求“計算機應以人為本 ”這一理念和市場需求的必然產物。它拓展了計算機的功能，開辟了新的應用領域，且用途 廣泛，市場潛力巨大。?

　　通用分組無線業務(GPRS)是在現有的全球移動通信系統(GSM)網絡基礎上疊加的一個新的網 絡。GSM雖然有很多優點，但是它不支持電話業務與數字業務的同時使用；它沒有提供與傳 真機，個人計算機和可視圖文終端的標準接口；它不支持無線分組數據業務。而GPRS在這些 方面進行了改進，它充分利用了現有移動通信網的設備，在GSM網路上增加一些硬件設備并 進行軟件升級，形成一個新的網絡邏輯實體；它突破了GSM網只能提供電路交換的思維定式 ，以分組交換技術為基礎，采用IP數據網絡協議，提供比現有GSM網9.6kbit/s更高的 數據速率(可達170kbit/s)；它可以給GSM用戶提供移動環境下的高速數據業務，包括收發電 子郵件，因特網瀏覽等IP業務功能。
　　GPRS除了能提供原有GSM所能提供的功能外，還能提供很多非語音移動服務，如，可為工業 “四遙”——遙感、遙測、遙控、遙調提供完善的無線數據通信解決方案等。
2.1.1GPRS的系統結構

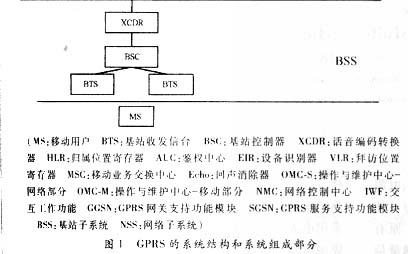

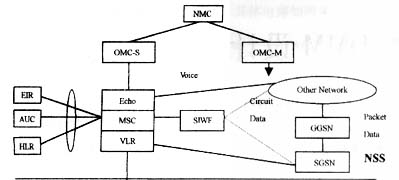

　　GPRS的系統結構和系統組成如圖1所示。

2.1.2GPRS的特點
　　GPRS開啟了大眾移動數據應用的大門。采用GPRS技術，用戶得到的好處有：①只對傳輸數據 收費(實際用量)而對連接間隙不收費；②保持永久連接；③通過IP的直接ISP接入更廉價； ④新的應用能夠?qū)崿F(xiàn)真正的插入及操作方案；⑤用戶可以即時接入多種服務，如：在上網的 同時可以進行語音呼叫；⑥手機的IP功能(互聯網，遙測，電子商務等等)。
　　基于可穿戴計算機的可移動性和靈活性，能夠與“外界”進行良好的無線通信成為其必備的 功能。因此，我們?yōu)閃earComp配備一個基于GPRS技術的無線網卡。
2.2USB接口的GPRS Modem的設計
2.2.1硬件設計

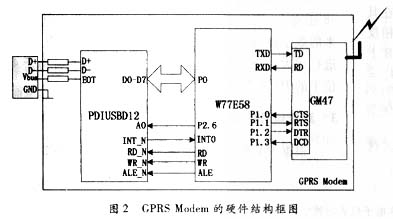

　　本Modem設計中所用到的主要元件包括單片機W77E58，獨立的USB接口芯片PDIUSBD12，以及 愛立信公司生產的GPRS模塊GM47(圖2)。?

　　USB接口電路由PDIUSBD12和W77E58構成：PDIUSBD12的8位并行數據接入W77E58的P0口，P2. 6作為PDIUSBD12的命令或數據的選擇線。PDIUSBD12與W77E58的數據交換采用中斷方 式(INT0)。USB設備通過4線電纜接入主機或USBHub，這4線分別是：Vbus(總線 電源)，GND(地線)，D+和D-(數據線)。主機通過D+和D-上的電壓變化來檢測設備的狀態。
　　GPRS接口電路由GM47模塊和W77E58構成：作為一種應用終端模塊，GM47是通過自帶的UART端 口與 控制它的MCU或PC機聯系的。在UART端口引腳中，RD(串行數據輸出)和TD(串行數據輸入)作 為數據口分別與W77E58的RXD和TXD連接，而 CTS(發送清零)、RTS(發送請求)、DTR(數據終端準備好)、DCD(數據有效檢測)作為控制口分 別與W77E58的P1.0～P1.3連接。為了實現GPRS的功能，GM47模塊還需要完成SI M卡、天線、電源等部分的連接。模件支持5V或者3V的SIM。
2.2.2軟件設計
　　USB部分：W77E58對PDIUSBD12的控制軟件主要完成USB協議處理與數據交換以及其他應用功 能。在本設計中，利用W77E58相對高的處理速度來處理可穿戴計算機主機發來的較大數據量 (如經壓縮過的視頻、音頻信號等)。
　　GPRS部分：GM47GPRS軟件部分對外提供了一個控制系統操作的AT指令集，通過接收來 自UART發送的AT指令，解釋并執行相應的操作，從而實現無線Modem的對應功能。所有的Mod em命令都以一個特定的指令前綴(AT)開始，以一個命令結束標志結束。以下是幾條常用的 AT指令：
　?
　　AT+CGEREP//GPRS事件報告；
　　AT+CDREG//GPRS網絡登記狀態。
　　GM47模塊還提供了很多其他指令，這些指令為實現該模塊強大的功能奠定了基礎，也為眾 多應用開發人員提供了優良的開發平臺。

　　可穿戴計算機作為新一代的計算機系統及數字化電子產品，將使人與計算機的關系以及計算 機的使用方式發生重大變革。本文介紹了將GPRS技術引入WearComp的設計，雖然該系統還處 于實驗室研究階段，但它為未來的可穿戴計算機的發展提供了一個很好的技術架構。?
