??? 2．上位機監控程序的開發：
????? 這里利用Visual　Basic　6.0和MX　Component來開發上位監控程序。MX　Component是支持從PC到PLC多種通訊方式的ActiveX控件庫，它可以無須知道協議的具體格式即輕松地實現各種形式的通訊。當安裝了MX　Component以后，就可以在Visual　Basic，Visual　C++等開發環境中使用對應的通訊控件很方便地進行通訊程序的開發，這里我們要使用到的是一個名為ActGOT的控件。

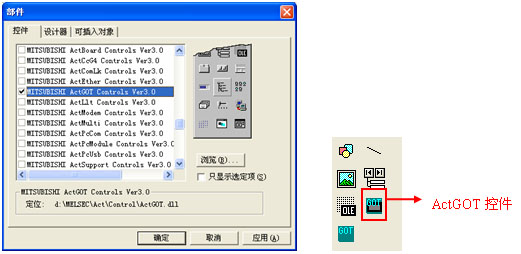

????? 首先啟動Visual　Basic并選擇“工程”/“部件”，在“部件”對話框中我們可以看到很多與三菱產品進行通訊的控件，這里我們勾選“MITSUBISHI　ActGOT　Controls　Ver3.0”項。

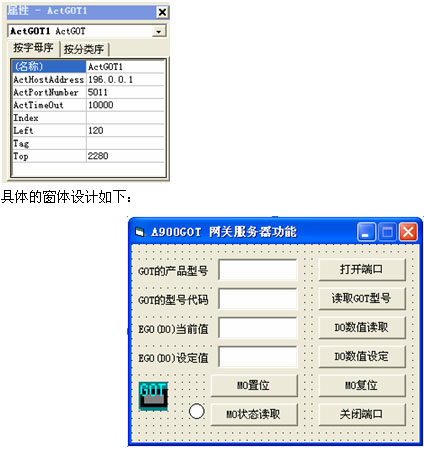

????? 然后將工具箱中名為ActGOT的控件（如上圖所示）添加到窗體中，在屬性窗口中對GOT的IP地址（ActHostAddress）以及端口號（ActPortNumber）進行如下設置：

程序代碼如下：
??? Private　Sub　Command1_Click（）　’打開端口
??? IRet　=　ActGOT1.Open（）
??? End　Sub
???
??? Private　Sub　Command2_Click（）　’關閉端口
??? IRet　=　ActGOT1.Close（）
??? End　Sub
???
??? Private　Sub　Command3_Click（）　’讀取GOT型號
??? Dim　szCpuName　As　String
??? Dim　ICpuType　As　Long
??? IRet　=　ActGOT1.GetCpuType（szCpuName,　ICpuType）
??? Text1.Text　=　szCpuName　　　　　　　’顯示GOT的產品型號
??? Text2.Text　=　Hex（ICpuType）　　　’顯示GOT的型號代碼（固定為E340H）
??? End　Sub
???
??? Private　Sub　Command4_Click（）　’D0數值讀取
??? Dim　szDevice　As　String
??? Dim　IData　As　Long
??? szDevice　=　"EG0"
??? IRet　=　ActGOT1.GetDevice（szDevice,　IData）
??? Text3.Text　=　IData
??? End　Sub
???
??? Private　Sub　Command5_Click（）　’D0數值設定
??? Dim　szDevice　As　String
??? Dim　IData　As　Long
??? szDevice　=　"EG0"
??? If　Text4.Text　=　""　Then
??? MsgBox　"請輸入數值!",　vbExclamation,　"警告"
??? Else
??? IData　=　Text4.Text
??? IRet　=　ActGOT1.SetDevice（szDevice,　IData）
??? End　If
??? End　Sub
???
??? Private　Sub　Command6_Click（）　’M0置位
??? Dim　szDevice　As　String
??? Dim　IData　As　Long
??? szDevice　=　"EG2"
??? IData　=　"1"
??? IRet　=　ActGOT1.SetDevice（szDevice,　IData）
??? End　Sub
???
??? Private　Sub　Command7_Click（）　’M0復位
??? Dim　szDevice　As　String
??? Dim　IData　As　Long
??? szDevice　=　"EG2"
??? IData　=　"0"
??? IRet　=　ActGOT1.SetDevice（szDevice,　IData）
??? End　Sub
???
??? Private　Sub　Command8_Click（）　’M0狀態讀取
??? Dim　szDevice　As　String
??? Dim　IData　As　Long
??? szDevice　=　"EG2"
??? IRet　=　ActGOT1.GetDevice（szDevice,　IData）
??? If　IData　=　1　Then
??? Shape1.FillColor　=　RGB（255,　0,　0）　　　　　’當M0=ON時，顯示紅色
??? ElseIf　IData　=　0　Then
??? Shape1.FillColor　=　RGB（255,　255,　255）　’當M0=OFF時，顯示白色
??? End　If
??? End　Sub
㈡　有關FTP服務器功能的應用：

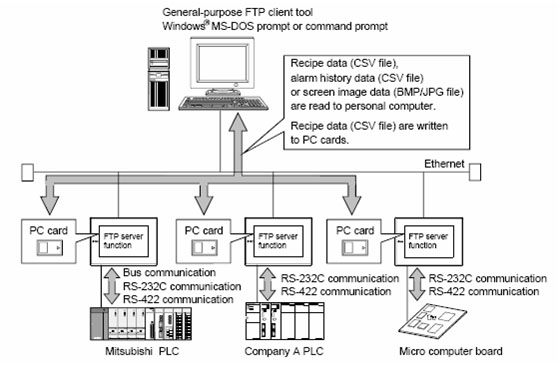

?? 　FTP服務器功能可以利用FTP客戶端軟件在電腦上通過以太網對保存在GOT的PC卡中的數據（比如配方,報警記錄,硬拷貝圖像等）進行讀寫操作。系統構成如下圖所示：

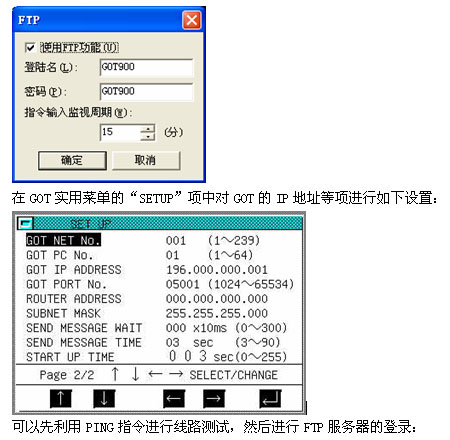

????? 首先在GT　Designer2中文版軟件的工程工作區窗口中雙擊“公共設置”/“FTP”，在彈出的對話框中進行如下設置：

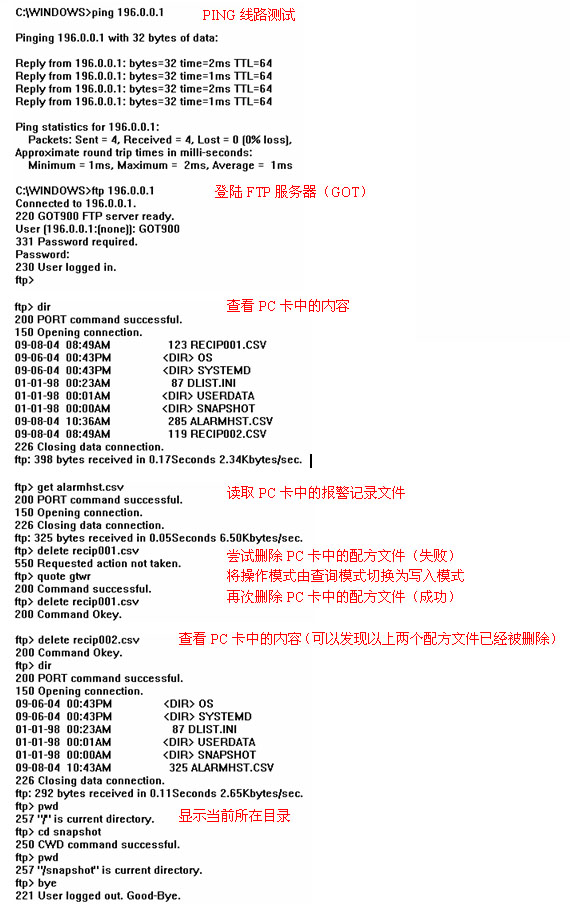

????? 可以先利用PING指令進行線路測試，然后進行FTP服務器的登錄：
????
????? 上面操作中使用的　quote　gtwr命令用于將FTP服務器功能的模式由查詢模式轉為寫模式，否則將無法對PC卡進行寫入刪除等項操作。

㈢　有關E-Mail發送功能的應用：

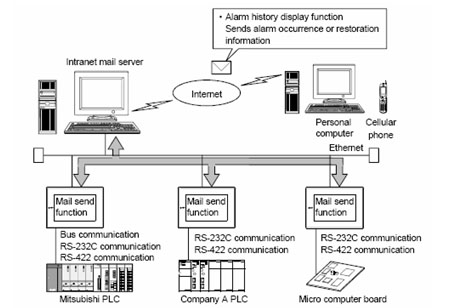

????? 該項功能可以在報警發生時或恢復時向指定的對象發送郵件（報警發生和恢復的信息）。系統構成如下圖所示：

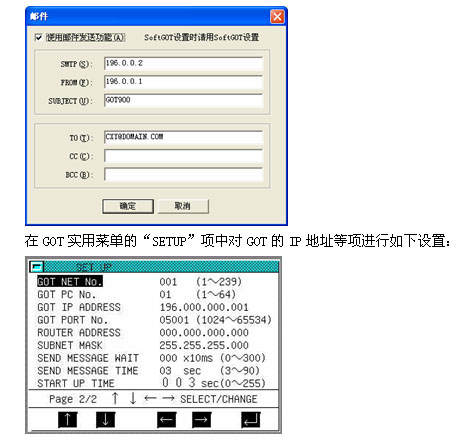

????? 首先在GT　Designer2中文版軟件的工作區窗口中雙擊“公共設置”/“郵件”，在彈出的對話框中進行如下設置：

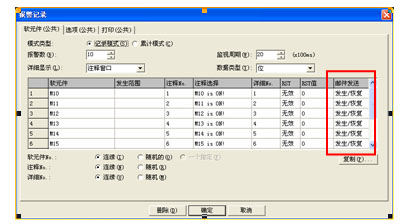

????? 在“公共設置/報警記錄”中的設定如下圖所示。
????? 其中“郵件發送”項有不發送、發生、恢復和發生/恢復四種選擇。這里選擇發生/恢復，即在報警發生時和恢復時均發送郵件。郵件的內容即在下圖中所設定的注釋信息。

在“公共設置/報警記錄”中的設定如下圖所示。
????? 其中“郵件發送”項有不發送、發生、恢復和發生/恢復四種選擇。這里選擇發生/恢復，即在報警發生時和恢復時均發送郵件。郵件的內容即在下圖中所設定的注釋信息。

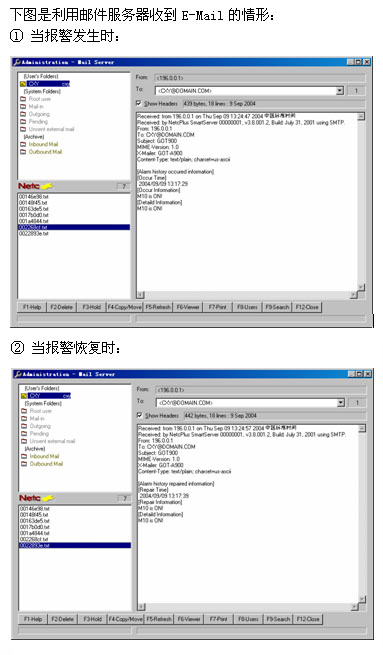

????? 下圖是利用郵件服務器收到E-Mail的情形：
???
