以太網接口的PHY設備的硬件電路

LPC23xx對DP83848I的配置過程如下：

　?、?發送脈寬大于1 μs的復位信號，等待自動協商過程完成；
　?、?查詢基本模式狀態寄存器(BMSR)的第5位，當該位變高時，表明自動協商過程完成，結束等待；
　　③ 查詢BMSR的15、14、13、12和11位，獲取以太網接口的工作方式；
　?、?配置LPC23xx以太網控制器的工作方式。

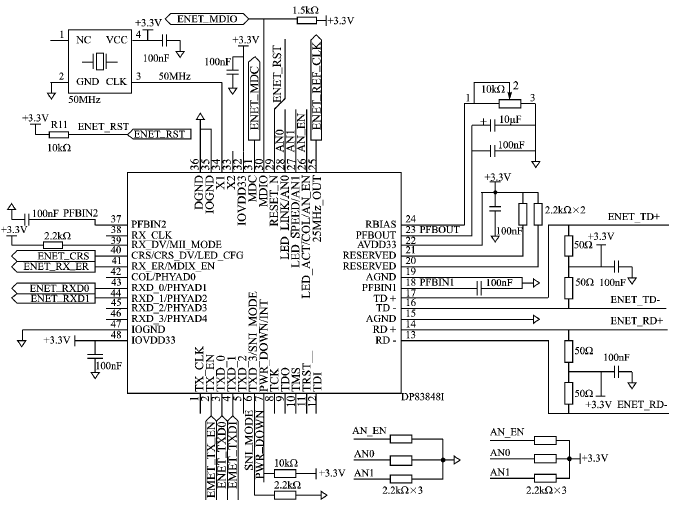

圖3 以太網接口的PHY設備的硬件電路

閱讀全文
