１　主要特點和引腳功能

ＣＣ１０７０是Ｃｈｉｐｃｏｎ公司推出的用于窄帶和多信道系統的ＣＭＯＳ射頻發射器芯片，可用于自動儀表讀取、安全警告、遠程無鍵登錄和輪胎氣壓監視系統，也可用于其它要求高靈敏度及選擇性的無線設備中。ＣＣ１０７０的主要特點如下：

●真正的單片射頻發射器，工作頻率范圍為４０２～４７０ＭＨｚ，８０４～９４０ＭＨｚ?

●采用低電壓供電，工作電壓為２．１～３．６Ｖ，而且輸出功率可編程；

●僅需很少的外部器件；

●體積小（采用ＱＦＮ２０封裝）；

●具有ＡＳＫ、ＦＳＫ和ＧＦＳＫ數據調制方式；

●帶有片內ＶＣＯ；

●遵守ＥＮ ３００ ２２０標準以及ＡＲＩＢ ＳＴＤ－Ｔ６７標準；

●可提供ＣＣ１０７０開發工具包，配置數據的軟件簡單易用。

圖1

２　工作原理

圖１所示是ＣＣ１０７０的內部結構簡圖，圖中只給出了信號引腳。在發射過程中，ＣＣ１０７０合成的射頻信號將直接供給功率放大器。從Ｄ１引腳輸入的數字比特流將采用頻移鍵控方式射頻輸出。而且可以使用內部高斯濾波器來進行高斯頻移鍵控。圖中的頻率合成器包括一個完整的片上ＬＣ壓控振蕩器。該壓控振蕩器的工作頻率為１．６０８～１．８８０ＧＨｚ。ＣＨＰ＿ＯＵＴ為電壓輸出腳，ＶＣ是片上壓控振蕩器的控制節點。環路濾波器外接在ＣＨＰ＿ＯＵＴ和ＶＣ之間。晶振連接在ＸＯＳＣ＿Ｑ１和ＸＯＳＣ＿Ｑ２之間。鎖相環用于給ＬＯＣＫ提供信號。四線的ＳＰＩ串行接口用來對系統進行配置。

３　應用

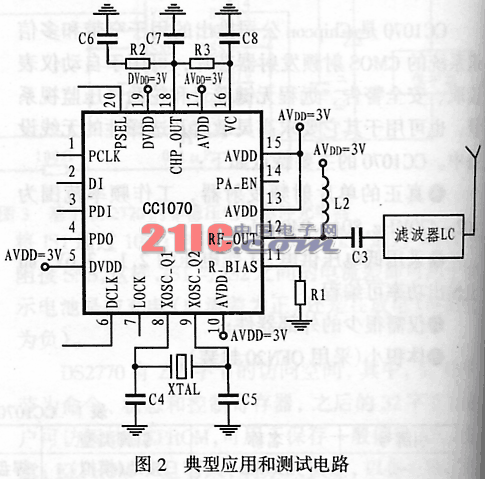

ＣＣ１０７０的典型應用電路如圖２所示。由圖可見，采用ＣＣ１０７０進行設計僅需很少的外部器件。其中Ｌ２和Ｌ３可使發射器與５０Ω相配。精確的偏置電阻Ｒ１用來設置準確的偏置電流。環路濾波器包括兩個電阻?Ｒ２和Ｒ３?和三個電容?Ｃ６～Ｃ８?；當要求較高的環路帶寬時，可以不用Ｃ７和Ｃ８；這些值可以用到數據率高達４．８ｋｂｐｓ波特率。帶有兩個負載電容器?Ｃ４和Ｃ５?的外部晶體用來作時鐘。在一些特定應用中，還可增加一些外部器件來改善性能。但設計時必須對電源進行去耦和濾波，圖２中并未給出去耦和濾波這部分電路。實際上，對于窄帶應用，去耦電容的位置和大小，以及電源濾波對于獲得最佳性能是非常重要的。
