摘要：本應用筆記介紹如何利用Maxim的TDM-over-Packet （TDMoP）芯片為FDL （數據連接設備）提供網絡環回支持。本文重點關注TDMoP產品線，DS34T10x代表了多款器件，具體指：DS34T108、DS34T104、DS34T102、DS34T101。

引言

在許多應用中，系統管理員需要操作支持系統（OSS），控制、管理網絡設備。使用OSS，管理員可以發出命令給“測試探頭”，啟用或關閉FDL網絡環回。本應用筆記介紹了如何使用DS34T10x系列TDMoP器件，實現這些FDL命令。

FDL環回命令功能

典型應用中，F(xiàn)DL環回命令在測試部分產生（圖1）。

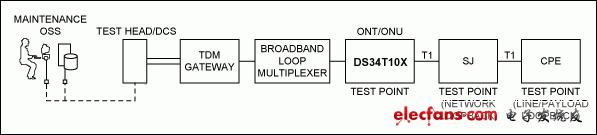

圖1. FDL在測試部分啟用或關閉環回測試

測試探頭作為系統維護的一部分，每當接到一個TDM線路故障報告，F(xiàn)D L環回可以作為一種診斷工具，定位故障發生的位置。傳統的T1網絡，TDM線路連接在測試探頭，可發送環回命令，評估結果。

網絡正常運行時，TDM流量終止在客戶端設備（CPE）?？紤]圖1所示網絡，當檢測到網絡故障時，網絡將置于維護模式；從OSS發出的命令通過TDM網關，然后經過ONU或ONT。這個例子中，TDM網關支持電路仿真業務（CES），這意味著TDM網關是CES偽線終點。所有CES通道終止在TDM網關，ONT或ONU也可以是GPON，因此，GPON傳輸?shù)酱私Y(jié)束。這種情況下，TDM網關要求ONU終止GPON業務及CES業務傳輸。圖1中，ONU采用Maxim的TDMoP芯片實現。圖中可以看到一個接線器（SJ），通常在許多傳統的PDH網絡都會用到。

內部硬件連接

為了實現GR-312-CORE標準定義的網絡環回，兩個FDL命令是必需的。

開啟網絡環回（（00010010 11111111） ），這個位命令和響應信息在ESF數據鏈傳送，將把SJ置于維護狀態，并對收到的T1數據進行環回。發送環回啟動消息時，SJ一直保持在維護狀態。TDMoP器件將監測第9位-第14位（001001）數據，以執行環回命令。

關閉網絡環回（00100100 11111111），這個位命令和響應信息在ESF數據鏈路傳送，將把連接器置于正常工作狀態，相當一個T1中繼。連接器在傳送環回禁止命令器件保持正常狀態。TDMoP將監測第9位-第14位（001001），以執行環回禁止命令。

這些環路的開啟和關閉命令可通過DS34T10x芯片實現，圖2給出了DS34T10x LIU和成幀器的硬件連接。

為了實現環回開啟和關閉，每個T1端口需要一個額外的T1成幀器。如圖2所示，如果在網絡中實現兩個T1端口環回，那么就需要兩個額外的T1成幀器構成幀環回（FLB）。這個例子中使用一片DS34T104，內置4個T1端口（兩個用于所需的T1端口，兩個用于FDL環回）。如果需要8個T1端口，可用DS26401提供另外8個成幀器。這些額外的成幀器用于連接原來的成幀器；這些成幀器僅用于環回開啟和關閉操作。圖2中，一片DS34T104用于實現兩個T1端口的TDMoP“綁訂”，并提供環回支持。

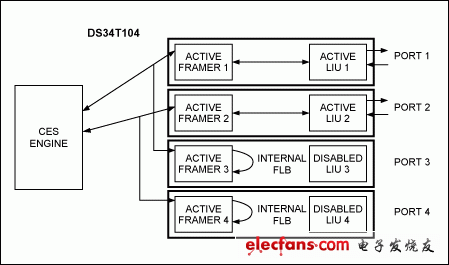

圖2. DS34T104在支持環回開啟和關閉的示例

圖2中，成幀器3并聯成幀器1，成幀器4并聯成幀器2。需預先配置好，然后才能發送FDL開啟和關閉代碼?？陕?lián)系Maxim申請驅動程序和配置文件。 為了驗證此配置，配置FMRTOPISM4寄存器如下：

設置FMRTOPISM4.FRMR3 = 000，因此FRMR3源自FRM1

設置FMRTOPISM4.FRMR4 = 001，因此FRMR4源自FRM2

由于FDL只能工作在T1 的ESF成幀模式，端口3和4應該配置如下：

設置TCR3.TFM = 0

設置RCR1.RFM = 0

接下來，通過控制寄存器1把芯片配置成透明傳輸模式。

TCR1 = 64h或60h，取決于是否需要B8ZS碼

然后通過接收控制寄存器3，把成幀器3和成幀器4配置為幀環回。

RCR3.FLB = 1成幀器3和4

對于端口3和端口4接收的BOC，可通過RBOC寄存器設置為一串監測碼N （N = 1，3，5或7）：

RBOC［2:1］=00：第1組連續BOC碼，識別有效序列

RBOC［2:1］=01：第3組連續BOC碼，識別有效序列

RBOC［2:1］=10：第5組連續BOC碼，識別有效序列

RBOC［2:1］=11：第7組連續BOC碼，識別有效序列

檢測到一個有效BOC事件（如前所示，通過設置RLS7.BD），RBOC消息需要從RBOC寄存器讀取。然后基于RBOC消息，可通過LMCR寄存器設置環回。

LMCR［2:0］ = 010

Maxim提供的驅動程序在_te1DrvCTRL函數中包含這樣一個命令代碼，可用于發送任何BOC數據。

TE1DCTRL_T1403TXPKT

TE1DCTRL_T1403TXBOC

所有驅動器（包括內部和外部）的調用都可通過agent.c的一個簡單API和t1e1_interface.c文件。

一個BOC碼發送請求可以按照下列格式：

// Call the driver‘s transmit BOC function

retval &= （*lnPtr-》drvCtrl）（DRVREF， TE1DCTRL_T1403TXBOC， ENABLE， （INT）BOC_CODE）;

一個BOC碼停止發送請求可以按照下列格式：

// Call the driver’s transmit BOC function

retval &= （*lnPtr-》drvCtrl）（DRVREF， TE1DCTRL_T1403TXBOC， DISABLE， NULL）;

結論

ONU設備要求要支持FDL網絡環回的啟動/關閉命令。DS34T10x系列的TDMoP芯片支持模擬環回，能夠?qū)崿F(xiàn)這一功能。當BOC收到一個有效的環回命令時，可使能模擬回環；同樣，也可解除環回。DS34T10x的這個功能是采用 DS34T10x設計的ONU，不需要內部開關。
