RSA算法是一種最廣為使用的“非對稱加密算法”，一般公鑰／私鑰長度越長，安全性就越好，計算也越復雜。百度云https改造中應用了RSA 2048加解密算法，針對高計算復雜度的RSA解密任務，我們運用FPGA上的并行計算資源和定制化的數據通路，提供了高達45000QPS的解密能力（是CPU單線程吞吐率的75倍以上，媲美商用ASIC加解密卡的吞吐率），同時還將提供獨具特色的私鑰管理方案，令系統安全性得到了質的提升。
?

軟件調用API執行

編譯

執行l(wèi)spci | grep -i Xilinx，輸出非空，證實FPGA已被正確透?jìng)鹘o虛擬機。

編譯驅動，進入rsa-driver目錄，執行make。

如提示“No such file or directory”，請修改Makefile中的KERNELDIR變量，使之指向正確的內核編譯目錄，一般為/usr/src/kernels/$(uname -r)。

如編譯時提示符號重定義，請刪除源文件中的PDE_DATA、file_inode、kvalloc、kvfree等符號。

加載驅動，執行insmod fpga_drive.ko。

檢查/dev/fpga0的權限是否為0666，如過不是，請執行chmod 666 /dev/fpga0。

在openssl系統engine目錄創建到rsa-api/output/so/libfpga_rsa_cpp.so的軟鏈接，即執行l(wèi)n -s /path/to/rsa-api/so/libfpga_rsa_cpp.so /usr/lib64/openssl/engines/libfpga_rsa_cpp.so。

通過openssl標準engine接口使用RSA加速功能，在正確加載并初始化engine后即可通過RSA_private_encrypt、RSA_private_decrypt進行RSA私鑰加解密。

FPGA支持密鑰長度在2048 bits以下的RSA私鑰加解密。如給定密鑰長度超出此范圍，engine會轉交CPU計算，此時性能等同于直接使用CPU處理。

#include ?openssl/rsa.h?
#include ?openssl/engine.h?
#include ?openssl/err.h?

OpenSSL_add_all_algorithms();
ERR_load_crypto_strings();
ENGINE_load_dynamic();

/* load engine */
ENGINE *engine = ENGINE_by_id("fpga_rsa_cpp");
if (engine == NULL) {
LOG(WARNING) ?? "Could not Load fpga_rsa_cpp Engine!";
return 1;
}
LOG(INFO) ?? "fpga_rsa_cpp Engine successfully loaded";

/* init engine */
int init_ret = ENGINE_init(engine);
int set_ret = ENGINE_set_default_RSA(engine);
LOG(INFO) ?? "engine name = " ?? ENGINE_get_name(engine);
LOG(INFO) ?? "init_ret = " ?? init_ret;
LOG(INFO) ?? "set_ret = " ?? set_ret;

if ((init_ret != 1) || (set_ret != 1)) {
LOG(WARNING) ?? "Failed to init engine";
return 1;
}

/* use engine */
RSA_private_decrypt(flen, from, to, rsa, padding);

性能測試

qps

執行openssl speed rsa2048 -engine fpga_rsa_cpp -multi 36，在"sign/s"一欄中可以看到qps。正常情況應在40000/s以上。

latency

執行openssl speed rsa2048 -engine fpga_rsa_cpp -multi 1，在"sign"一欄中可以看到latency。正常情況應在700us左右。

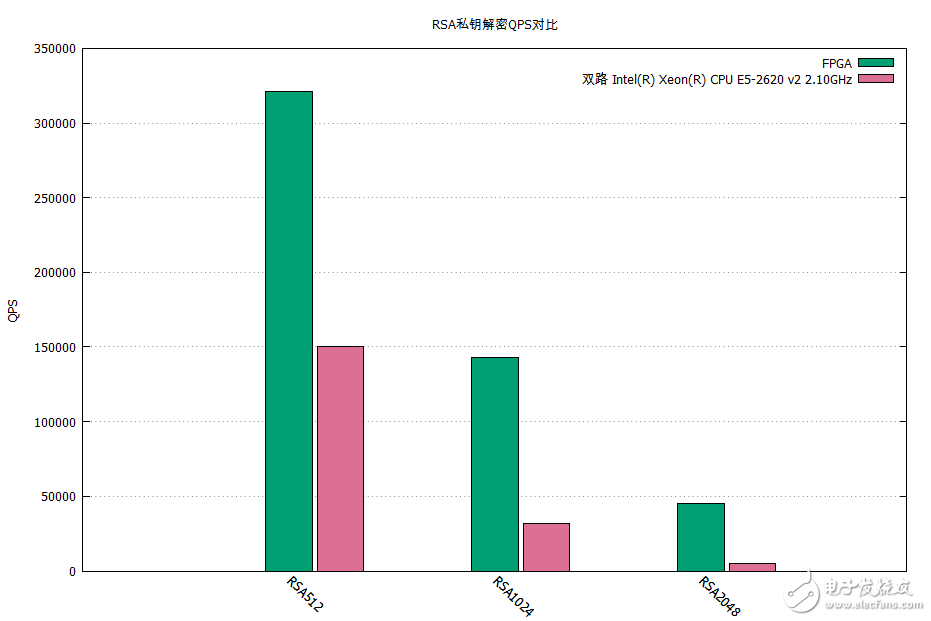

RSA私鑰解密QPS對比

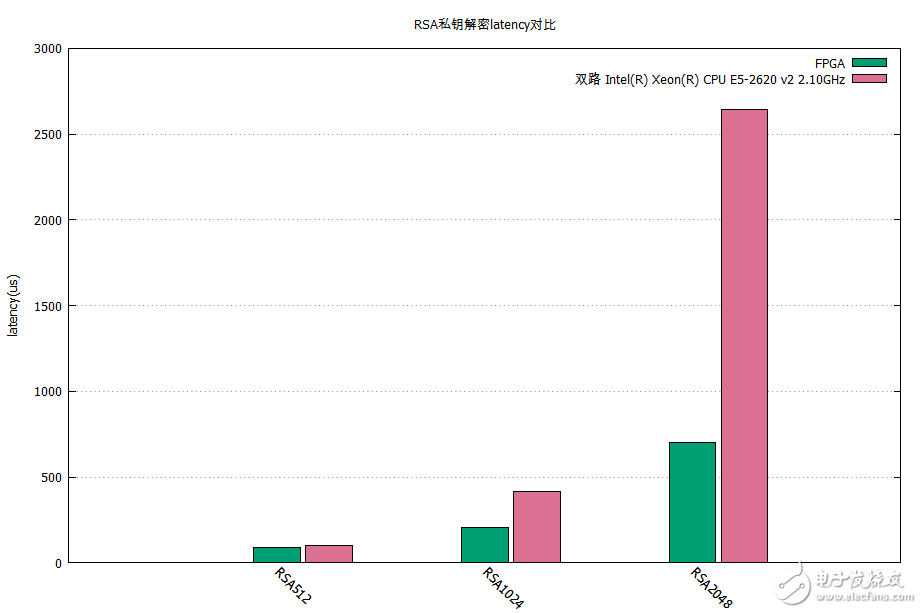

FPGA解決方案與使用雙路Intel Xeon E5-2620 v2服務器（超線程開啟，共24核）進行純CPU計算相比，性能優勢十分明顯，如下圖所示。當RSA密鑰長度為512 bits、1024 bits和2048 bits時，前者的私鑰解密QPS分別是后者的2.13、4.52和9.36倍，latency僅為后者的89%、50%和27%。
