根據GPS全球定位技術在醫療監護裝置中的應用

摘要?

本文探討GPS全球定位技術在醫療監護中的應用，制備了GPS醫療監護定位裝置，該裝置主要由單片機控制模塊和GPS接收模塊兩部分組成，具有精確度高、穩定性好、抗衰減能力強、耗電量小的優點，實現了對戶外需看護。

1、前言

目前，我國有約3億需照顧看護群體，這其中主要為兒童和老年病人。由于現代生活節奏緊張化，家長忙于工作，兒童擁有了更大的自由活動空間，經常發現兒童走丟、受傷的現象；醫院的病人比如老年癡呆癥患者也有走失現象發生。如何實現對此群體的隨時監護，已成為廣大照顧者們非常關心并急切希望解決的問題。

GPS（全球定位系統）[1]是美國從20世紀70年代開始研制，歷時20年，耗資200億美元，于1994年全面建成，具有在海、陸、空進行全方位實時三維導航與定位能力的衛星系統，具有性能好、精度高、應用廣的特點，已免費開放使用，是迄今最好的導航定位系統。隨著全球定位系統的不斷改進，硬、軟件的不斷完善，應用領域正在不斷地開拓，目前已遍及國民經濟各種部門，并開始逐步深入人們的日常生活。我們采用GPS技術制備監護用的定位裝置，以滿足家庭對孩子、醫院對病人的實時看護，從而使工作中的家長們放心，防止醫院病人走丟，提高醫院對病人的看護水平，擴大病人的活動范圍。

2、裝置硬件設計與實現

該醫療監護裝置（圖1）由兩大部分組成：?jiǎn)纹瑱C(jī)控制模塊和GPS接收模塊，這兩個模塊之間通過串口機制進行信息的交互。.

?

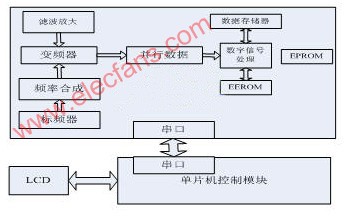

圖1? 醫療監護裝置系統結構

2.1單片機控制模塊（圖2）：

通過擴展外圍電路，實現了對生理參數數據的采集、鍵盤操作、生理參數LCD顯示和自動報警等。LCD我們采用G191液晶模塊，192×128點陣，點尺寸為0.33×0.33mm,點距為0.04mm，驅動電源為＋5V和－20V。液晶控制器我們采用SED1335，該控制器用于接收來自控制模塊的各種指令和數據，產生相應的時序?qū)σ壕吝M(jìn)行控制顯示，SED1335的軟件功能非常強大，而且自帶數據RAM，并可自行管理顯示緩存區，方便我們使用。

?

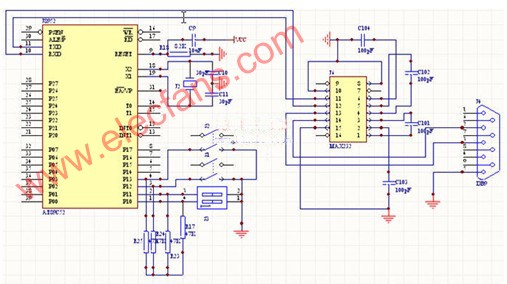

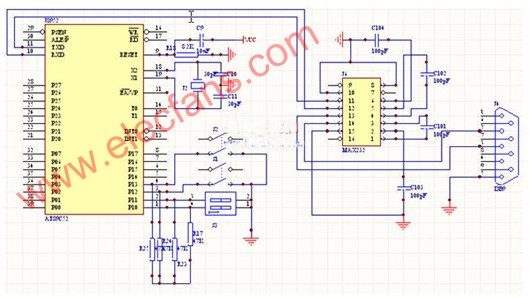

圖2? 單片機控制模塊電路

2.2 GPS接收模塊：

負責從GPS衛星（空間部分）接收信息，并實時的將數據通過UART串口發送給單片機控制模塊，在設計過程中，通過分析和比較，我們選用了***HOLUX公司的GR-85串口GPS接收器。在信號捕捉及信號精度方面，GR-85具有其獨特的優勢。其信號重新捕捉時間只需要100ms，最小速度更新率可達到1s。

GR-85接收模塊采用串行通信方式，其數據格式定義如下：9600b／s，8個數據位，1個停止位，無極性輸出。GR-85支持六種NMEA－0183協議信息：GGA，GLL，GSA，GSV，RMC，VTG。這六種信息的區別在于用戶所能接收到的信息類型有所差別，例如在RMC格式中有速度的信息，而在其他的格式中卻沒有。設計者可以根據需要選擇響應的信息格式，本實驗利用RMC格式。表1為GPS接收模塊管腳。接收模塊與單片機通訊主要通過TXA腳。

?

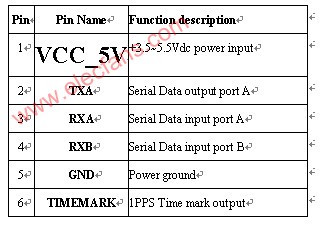

表1? GPS接收模塊管腳

3、系統軟件設計與實現

GPS 接收板只要處于通電工作狀態就會源源不斷地把接收并計算出的GPS 導航定位信息通過串口傳送到單片機系統中。對GPS 信息進行提取必須首先明確其幀結構，數據幀主要由幀頭、幀尾和幀內數據組成。各幀均以回車符和換行符作為幀尾，標識一幀的結束。對數據幀處理，是先對幀頭進行判斷，然后對所需的幀進行數據的提取處理。由于幀內各數據段被逗號分割，因此在處理接收數據時一般是首先通過搜尋"$"的ASCII 碼來判斷是否是幀頭，接著對幀頭的類別進行識別，然后再根據識別出來的幀類型以及逗號‘，’個數來確定當前正在讀取的是哪個參數，并作出相應的提取和存儲。我們采用中斷方式來獲取GPS數據。

為了存放接收以及處理后的時間及其經度緯度數據，我們?cè)趦?nèi)存中劃出了固定的空間。其中3BH－5FH用來存放接收到的時間和經度緯度數據，6BH－7FH用來存放處理后的時間和經度緯度數據。
系統流程圖如圖3所示：

?
圖3? 系統流程圖

3.1 GPS數據輸出格式如下：

$GPRMC,<1>,<2>,<3>,<4>,<5>,<6>,<7>,<8>,<9>,<10>,<11>*hh
格式說明如下：<1> 當前位置的格林尼治時間，格式為hhmmss；<2> 狀態, A 為有效位置, V 為非有效接收警告，即當前天線視野上方的衛星個數少于3 顆；<3> 緯度, 格式為ddmm.mmmm；<4> 標明南北半球, N 為北半球，S 為南半球；<5> 經度，格式為dddmm.mmmm；<6> 標明東西半球，E 為東半球，W 為西半球；<7> 地面上的GPS 接收器的移動速度； <8> 方位角，范圍為000.0～359.9；<9> 日期, 格式為ddmmyy；<10> 地磁變化；<11> 地磁變化方向，為E 或W。

輸出范例：$GPRMC,161229.487,A,3723.2475,N,12158.3416,W,0.13,309.62,120598, ,*10
