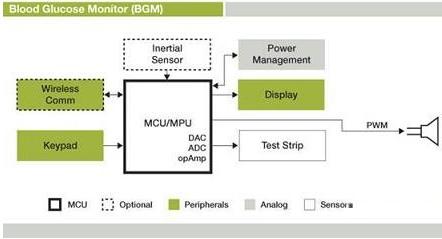

MC9S08JM16：血糖監視儀(BGM)解決方案 - 全文

　? Freescale的MC9S08JM16系列MCU是低成本、高性能的8位HCS08產品家族的成員。該家族中所有的MCU都采用增強型HCS08內核，具有多種模塊、內存容量、內存類型和封裝類型。

　　MC9S08JM16主要特性

　　8位HCS08中央處理器（CPU）

　　48MHz HCS08 CPU

　　24MHz內部總線頻率

　　帶有增強型BGND指令的HC08指令集

　　后臺調試系統

　　斷點能力使用戶能夠在電路內部調試中設置單個斷點（在片上調試模塊中附加兩個額外斷點）

　　電路仿真器（ICE）調試模塊包含兩個比較器和九種觸發模式。8個深度FIFO用于存儲變化的流地址和單獨事件數據。調試模塊支持標記和強加斷點

　　支持最高32個插入/復位源

圖1 MC9S08JM16系列方框圖

　　內存選項

　　最高16KB的片上電路可編程閃存，具有塊保護和安全選項

　　最多1KB的片上RAM

　　256字節的USB RAM時鐘源選項

　　時鐘源選項包括石英、振蕩器和外部時鐘

　　MCG（多功能時鐘發生器）——PLL和FLL；內部參考電壓帶有邊緣調節功能系統保護

　　可選擇的電腦正常運行（COP）復位，可以依靠獨立的1kHz內部時鐘源或總線運行

　　帶有復位和中斷功能的低電壓檢測

　　帶有復位功能的非法反編碼檢測

　　帶有復位功能的非法地址探測節電模式

　　等待加上兩次停機外圍設備

　　USB——USB 2.0全速（12Mbps），帶有專用的片上3.3V穩壓器和收發器，支持端點0和最多6個額外端點

　　ADC——帶有自動對比功能的8通道、12位模數轉換器；內部溫度傳感器

　　ACMP——可以同內部參考比較的模擬比較器；運行在stop3模式下

　　SCI——最多兩個串行通信接口模塊，帶有可選的13位中斷、LIN擴展

　　SPI——兩個8位或12位可自定義的串行外圍設備接口模塊，具有接收數據緩沖器，實現硬件匹配功能

　　IIC——內部集成電路總線模塊在最大總線負載下運行速率高達100kbps；多主機運行；可編程從地址；中斷驅動比特到比特數據傳送、廣播模式；10位尋址定時器——一個雙通道和一個4通道16位定時器/脈沖寬度調節器（TPM）模塊；每個通道具有可自定義的輸入捕獲、輸出對比，以及邊緣對齊PWM功能。在每個通道上可以配置定時器模塊用于PWM （CPWM）

　　KBI——7引腳鍵盤插入模塊

　　RTC——帶有二進制或十進制預分頻器的實時計時器輸入/輸出

　　最多37個通用輸入/輸出引腳

　　當作為輸入時，可通過軟件自定義端口處的上拉電阻

　　當作為輸出時，可通過軟件自定義端口處的轉速控制

　　當作為輸出時，可通過軟件選擇端口處驅動強度

　　主機復位引腳和開機重置（POR）

　　利用RESET、IRQ和BKGD/MS引腳的內部上拉電阻來降低用戶系統成本封裝選擇

　　48引腳正方形扁平無鉛封裝（QFN）

　　44引腳薄型四方扁平封裝（LQFP）

　　32引腳薄型四方扁平封裝（LQFP）9S08JM16評估板

　　DEMO9S08JM16是一個低成本、高效率的演示套裝，能夠快速地對MC9S08JM16進行評估。該套裝包括一個DEMOJM基板和一個MC9S08JM16子卡，從片上USB 2.0全速設備控制器和收發器開始，能夠用于演示MC9S08JM16器件的功能特性。USB特性在硬件方面通過一個專用的USB mini-AB連接器支持，在軟件方面通過附贈的CMX構成的USB-LTE堆棧支持。內置USB-BDM電路可用于調試并編程、串行通信和簡單的邏輯分析。
