軟件的主要流程如下：

　　上電后，首先完成系統的初始化工作。單片機開始給氣泵供電，讓袖帶迅速充氣至被測者收縮壓以上約30mmHg左右。之后單片機通過1路A/D開始采集袖帶的氣壓，并根據袖帶內氣壓下降的速度來控制排氣閥排氣，使袖帶內勻速降壓(3~5mmHg /s)。與此同時，另外1路A/D開始采集經過隔直的脈搏波。當脈搏波的振幅最大時，袖帶的壓力就是動脈的平均壓。動脈的收縮壓對應于振幅包絡線的第一個拐點，舒張壓對應于包絡線的第二個拐點。

　　軟件主要細分為以下3個重要模塊：

　　一)勻速降壓控制模塊

　　盡管氣閥有自動緩慢放氣的特點，但為了使袖帶迅速充氣至被測者收縮壓以上30mmHg左右后勻速降壓(3~5mmHg /s)，而不能用普通的處理方法，因?yàn)檎麄€(gè)測量過程中容易受到外界震動的影響，如人為的震動袖帶、氣管的震動、人的身體運動等，另外氣管的剛性度也會影響到袖帶內氣壓微弱的變化。所以袖帶內的壓力降低的速度與氣閥開關的頻率為非線形關系。

　　本設計采用了PID算法來控制氣閥的開關時間來確保袖帶以3~5mmHg /s的速度勻速降壓。受到單片機的處理速度和RAM資源的限制，這里不采用浮點數運算，而將所有參數全部用整數，最后再除以2N(相當于移位)，作類似定點數運算，可大大提高運算速度。最終賦值給定時器，來控制氣閥的開啟時間，從而保證降壓的速度恒定。

　　在PID算法中三個基本的參數Kp、Ki、Kd的設定與調整是比較難的部分，根據這些參數的作用原理，總結調整方法大致如下：

　　1、壓力很快就降到目標值，但壓力降的太多：

　　a)比例系數太大;

　　b)微分系數過小;

　　2、壓力下降達不到目標值：

　　a)比例系數過小;

　　b)積分系數過小;

　　3、基本上能夠控制在目標上，但上下偏差較大，且經常波動

　　a)微分系數過小;

　　b)積分系數過大;

　　二)信號處理模塊

　　本血壓計測量信號為2路，MPS-3100-006G壓力傳感器的信號首先進行低通濾波處理，排除因外界干擾造成的信號讀數的誤差，之后放大送AD1，作為靜態血壓信號;隔直后經再次放大送AD2，作為脈搏波信號。由于MN101EF32D的A/D為10位，因此最高精度可達1/1024。為了最大限度地利用A/D轉換的采樣速度，用中斷來實現A/D轉換后的數據處理。當A/D轉換完畢，在中斷程序中，用防脈沖干擾移動平均值法來實現簡單有效的數字濾波，使測量更加準確。具體做法為在一次定時中斷內連續進行5次A/D轉換，去掉最大值和最小值，剩余3個數據求算術平均值，該算術平均值作為此次的A/D轉換結果。

　　三)計算血壓模塊

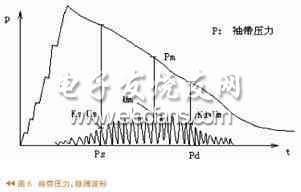

　　袖帶氣壓和脈搏波經信號處理模塊的處理后，得出如圖6所示的數據。圖中的下方為被測者的脈搏波，上方為血壓計升壓和壓降過程中的袖帶壓力。在此基礎上分析信號，供收縮壓、舒張壓、平均壓和心率的計算。單片機在測量過程中已經存儲各個脈搏波的峰值，以及每個脈搏波的間隔時間。

?

　　收縮壓判據的確定采用最大振幅法，即在放氣過程中脈搏波幅度包絡線的上升段，當某一個脈搏波的幅度Ui與最大幅度Um(平均壓)之比剛剛大于Ks時，就認為此時對應的氣袖壓力為收縮壓。

　　Ps=P/Ui=Ks*Um

　　舒張壓判據的確定也是用最大振幅法來判定的，不過是在脈搏波幅度包絡線的下降段，當某一個脈搏波的幅度Ui與最大幅度Um(平均壓)之比剛剛小于Kd時，就認為此時對應的氣袖壓力為舒張壓。

　　Pd=P/Ui=Kd*Um

　　先用經驗參數Ks = 0.54和Kd = 0.72來計算，經測試后再進行修正。

　　心率即為脈搏波的周期，具體也為算術平均值做法。

　　結論

　　基于MN101EF32D單片機的血壓計，充分利用了該芯片本身的功能，具備電路簡單、功耗低、電源要求單一、精度高以及實用性強等特點，有著廣闊的市場前景。
