3.2 網絡協調器和上位機

　　網絡協調器作為整個網絡的協調者，向下與無線傳感器通信，向上與上位機通信。負責組建網絡，接收終端發送的數據，同樣以CC2530 為核心設計接收端，CC2530 接收完數據后通過串口將其上傳給上位機，使監護中心能夠?qū)崟r(shí)監測病人的生理參數，如圖6 所示。

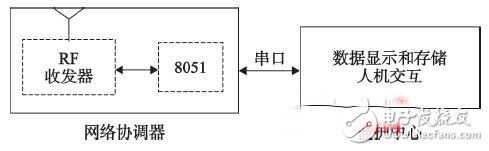

　　圖6 網絡協調器與上位機結構圖

　　網絡協調器與上位機采用串口方式進行通信。為使單片機與上位機通信電平保持一致，采用MAX232芯片完成單片機與上位機的雙向電平轉換。MAX232 內部有電壓倍增電路和轉換電路，而且僅需+5 V 電源便可工作，使用十分方便，它與單片機連接時可以采用最簡單的方式連接。

　　4 系統軟件設計

　　整個系統的軟件采用模塊化的設計思路，主要由脈搏采集與處理、ZigBee 網絡和串口通信三部分組成。

　　4.1 脈搏采集與處理

　　程序由主程序、外部中斷服務程序、定時器中斷服務程序和數據處理程序組成。從中斷口輸入的脈搏脈沖信號作為外部中斷請求信號，外部中斷采用下降沿觸發的方式。程序采用測脈沖周期的方法進行測量，即用脈沖來控制計時信號，通過檢測10 次脈沖周期求平均，再換算成1 min 脈搏的次數，從中斷口每輸入10 個脈沖信號刷新1 次脈搏次數。脈搏采集流程如圖7 所示。

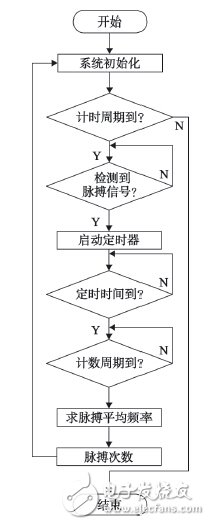

　　圖7 脈搏采集流程圖

　　4.2 ZigBee 網絡

　　ZigBee 網絡支持3 種類型拓?fù)浣Y(jié)構： 星形結構、網狀結構和樹形狀結構，本系統使用星形網絡拓?fù)浣Y(jié)構實現多個無線傳感器與網絡協調器的通信，多個無線傳感器進行組網，通過協調器來管理網絡，以達到配置和控制無線傳感器的目的。在星形網絡中，無線傳感器只與網絡協調器進行點對點的通信，為實現這一功能，協調器必須先組建一個網絡，這樣無線傳感器掃描的時候才可以找到網絡，找到網絡后無線傳感器再進行入網請求。如果協調器響應了入網請求，則無線傳感器才可以成功入網，并且發送綁定請求。若協調器發送允許綁定并被終端節點收到，則可以實現終端節點與協調器的通信了。網絡協調器將有效數據通過串口上傳監護中心，從而實現病人生理參數的采集和分析。無線傳感器和網絡協調器的工作流程分別如圖8和9 所示。

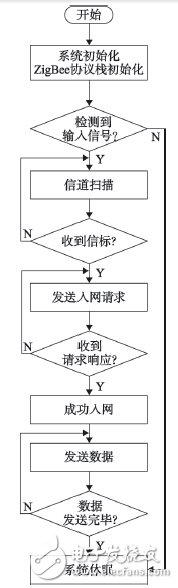

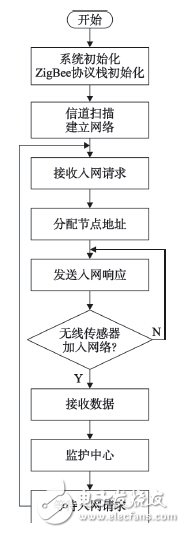

　　圖8 無線傳感器工作流程圖 圖9 網絡協調器工作流程

　　5 實驗測試

　　根據設計的基于ZigBee 技術的可穿戴傳感器監護系統，本文對系統進行初步測試。隨機挑選一病人對他的生理參數進行檢測，為了測試數據無線傳輸?shù)挠行?，每隔一段時間，通過上位機讀取病人的生理參數。同時，為了測試系統采集數據的準確性，將系統測量的結果與傳統有線方式的測量結果進行比較。部分生理參數測量情況如表1、表2 所示。

　　表1 體溫測量數據

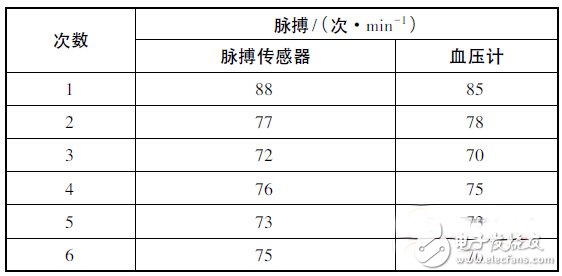

　　表2 脈搏測量數據

　　從表1 體溫測量數據可以看出，系統能采集病人生理參數并無線傳輸，驗證了系統無線傳輸功能的有效性； 同時系統測量的體溫?cái)?shù)據與體溫計的結果基本上一致，說明系統對體溫的測量有較高的準確性。從表2 脈搏測量數據可以看出，系統測量的數據與血壓計測量的數據存在2% 左右的差距，不會影響醫護人員的正確決策，符合實際要求。

　　實驗表明，本系統能以較高的精度采集病人生理參數并完成數據的有效傳輸，較好地完成了對病人的無線監護。

　　6 結論

　　以無線通信模塊CC2530為核心，基于ZigBee可穿戴傳感器的醫療監護系統，實現了病人生理參數的采集、無線傳輸和顯示。系統采用模塊化的設計思想和高集成度的CC2530 小規模通信模塊，不僅體積緊湊，而且減少了芯片的使用，保證了系統的微型化。利用ZigBee 協議進行數據的無線傳輸，從而實現了醫療監護的無線化。系統集成了多種類型的傳感器，能完成各種生理參數的測量，功能多。

　　另外，系統預留了多個擴展接口，方便醫療傳感器的接入，擴展性強。當然，對監護系統的測量數據進行分析和判斷還是依靠醫護人員的經驗。這還需要依據專家知識和數據挖掘技術對實測數據進行進一步的融合，為醫護人后時間。因此如何設計更加優異的制粒機自動控制系統以及更加合理、更加理想的控制算法，有待于進一步的探索與研究。
