便攜式醫療設備的出現填補了國內就醫難、就醫煩的缺憾，人們可以在家自己診斷消除了前往醫院看病、減少住院的必要性，同時還能降低醫療成本……

同時便攜式醫療設備，可在將患者送往醫院之前，監測生命體征信號，使心臟重新起搏，并利用超聲波檢查身體內部情況。其目標是為易于使用、支持互操作的家用醫療設備的開發貢獻力量，并提供診斷數據，以便患者獲得保險賠付等等…

下面一起來分析便攜式醫療設備的機構和特點，一層一層的剝開，慢慢的“刺痛”我們的雙眼吧……

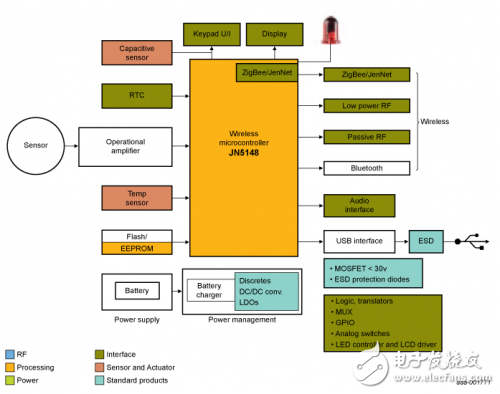

便攜式醫療設備框圖：

一、無線微控制器

JN5148 - 超低功耗，高性能32位MCU結合符合IEEE802.15.4收發器，支持ZigBee & JenNet

面向低功耗無線網絡應用，具有一個增強型32位RISC處理器，通過可變寬度指令實現高編碼效率；一條多級指令流水線，通過可編程時鐘速度和各種睡眠模式實現低功耗運行。該器件包括128 kB的ROM、128 kB的RAM以及各種模擬和數字外設組合。同時工作電流小于18 mA，允許直接通過鈕扣電池工作…也極其適用于ZigBee PRO網絡及智能計量…

優勢及特色：

1．一流的無線電電流消耗及廣泛的用戶外設

2．采用多功能32位RISC CPU實現高性能和低功耗、可同時運行應用程序和ZigBee PRO的大容量存儲空間

3．系統BOM中元器件數量少、成本低、電流極低可實現超長電池壽命的解決方案

二、電容式傳感器

可補償各種變化，比如電極上濕度或污染程度的變化，同時可檢測遠程感應板上的電容變化可實現近距離操作，無需接觸。

PCA8885TS -8通道電容式觸摸和近距離傳感器，具有自動校準和極低功耗。

一款8通道電容式觸摸和接近傳感器，采用專利的（EDISEN）方法檢測遠程感應面板上的電容變化。靜態電容的變化通過連續自動校準進行自動補償。遠程感應面板可通過同軸電纜連接IC。8路輸入通道相互之間獨立工作。傳感器還可通過內置選項進行矩陣排列：僅當兩路通道同時激活時才發生中斷，以防在兩路通道都已經激活的情況下發生多余的通道輸出…

優勢和特點：

1. 支持矩陣排列傳感器、可遠程連接感應板

2. 可調響應時間、可調靈敏度（連續自動校準、數字處理方法、可配合最厚6 mm的有機玻璃使用）

3. 直接和閂鎖開關模式、I2C超快速模式（Fm+）兼容型接口

三、實時時鐘

PCF85063A-具有報警功能和SPI總線的微小封裝實時時鐘/日歷

一款CMOS實時時鐘（RTC）和日歷，最適合低功耗應用。偏移寄存器允許對時鐘進行精細調整。所有地址和數據都可通過兩線路雙向I2C總線串行傳輸。最大數據速率為400 kbit/s寄存器地址會在每次寫入或讀取數據字節后自動遞增…同時適用于各種數碼產品及移動設備…

優勢和特點：

1. 400 kHz雙線路I2C總線接口、外設器件的可編程時鐘輸出

2. 報警功能、倒數計時器、分鐘和半分鐘中斷

3. 內部上電復位（POR）、用于頻率調節的可編程偏移寄存器

四、溫度傳感器

精確可靠、長期穩定、正溫度系數、故障防護特性

PCT2075-I2C總線Fm+，精度為1 ℃，數字溫度傳感器和溫度監控器

在?25°C至+100°C溫度范圍內準確度為±1 °C。提供過溫檢測輸出，集成一系列數據寄存器：配置寄存器，用于存儲器件設置；溫度寄存器，用于存儲數字溫度讀數；設定點寄存器，用于存儲可編程過溫關斷和遲滯限值以及可編程溫度傳感器采樣時間Tidle，可通過雙線式串行I2總線超快速模式（Fm+）接口與控制器通信…

優勢及特色：

1. 1 MHz超快速模式（Fm+） 30 mA SDA驅動器可在一條總線上連接更多器件，同時向下兼容快速模式和標準模式

2. 工作時具有可編程溫度閾值和遲滯設定點、關斷模式下電源電流低于1.0 μA，可節省電能

3. 上電時可單獨作為恒溫器使用、11位ADC，溫度分辨率為0.125°C

五、鍵盤接口

PCA6408A -帶有中斷輸出、復位和配置寄存器的低電壓、8位I2C總線和SMBus I/O擴展器

通過I2C總線接口為大多數微控制器系列提供遠程I/O擴展，在保持互連最小化的同時需要額外的I/O時，NXP I/O擴展器提供簡易的解決方案，具備內置電平切換功能，使這些器件需要在不兼容I/O電壓之間進行通信的混合信號環境中極其靈活…

優勢及特色：

1. 鎖存輸出具有25 mA的最大驅動能力，用于直接驅動LED

2. 施密特觸發器操作允許在SCL和SDA輸入上進行緩慢輸入轉變并帶來更好的切換噪音抗擾性

3. 上電時使所有通道配置為輸入且沒有脈沖干擾

六、放大器

TFA9881UK - 3.4 W PDM輸入D類音頻放大器

采用9凸塊WLCSP（晶圓級芯片封裝），具有400μm的間距，通過該接口接收音頻和控制設置。專用靜默模式用來配置器件的控制設置，且關斷到工作模式過渡在檢測到時鐘信號時觸發…同時極其適用于便攜式導航設備及手機、電腦…

優勢及特色：

1. 使用的二階閉環結構提供了出色的音頻性能和高電源電壓紋波抑制

2. 可完全防止負載兩端短路以及與電源線路的短接

3. 可避免漏音的電流限制、具有熱保護功能、欠壓和過壓保護

七、MOSFET

2N7002BK - 60 V，350 mA N溝道Trench MOSFET

N溝道增強型場效應晶體管（FET），采用具有MOSFET技術的小型SOT23 （TO-236AB）表面貼裝器件（SMD）封裝，具有高達2 kV的ESD保護、兼容邏輯電平、極快速開關，同時特別適用于：高速線路驅動器及開關電路…

八、其他包括

①電源管理系統：

分立半導體、DC/DC轉換器、LDOs

②無線設備：

ZigBee、RF、Bluetooth

③USB接口：ESD保護

IP3319CX6 - 帶集成式ESD保護網絡的單通道共模濾波器

④邏輯門、數據選擇器、GPIO、模擬開關、LED控制器、LCD驅動器、LED二極管

⑤顯示屏：ESD保護

BZA408B - 四倍雙向ESD瞬態電壓抑制器

如今，許多消費醫療設備只是簡單地顯示健康狀況監測結果，而將解釋和記錄工作留給了最終用戶及其醫生。而新型設備則可通過網絡連接自動記錄和傳輸結果。

同時幫助消費醫療設備具有以下特點：簡單易用、高度可靠、安全、連接方便、低功耗（電池壽命長）、支持多種電壓（尤其是低電壓）、測量精度高、小尺寸、性價比高…

如此眾多的優點，如此廣闊的前景，如此實用的性能，相信沒有人能夠抵擋住赤裸裸的誘惑…

不忘初心、方能始終……心存念向，必有回響……
