一、數據采集重建故障的解決思路：

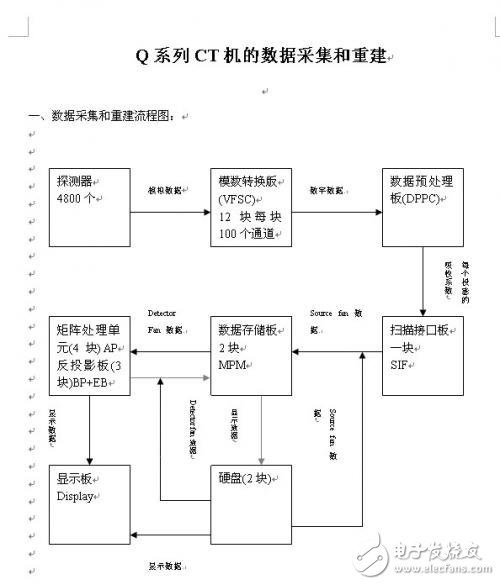

從下面的數據采集和重建流程圖來看，數據采集和重建主要由機架部分和控制臺部分組成?？梢岳谜{(diào)入原來存好的正常原始數據（Detector fan，Source fan）重建圖像，就可以區分故障的大概位置。例如，若重建的圖像正常，則故障應在機架一側；若圖像出錯，則問題出在控制臺一側。
1.機架部分的故障診斷：
主要由data診斷程序和feud診斷程序來判斷故障。data診斷程序主要判斷探測器、VFSC的故障；
而feud診斷程序主要判斷VFSC的線性和DPPC、和時序電路的故障：
A.data診斷程序的使用：
IQ〉site_cnf
顯示為
The site configuration screen will be displayed：
Site Configuration Parameters-Main Menu
Changes available for diagnostic purposes only （reset on reboot）。
Calibrate Flats （0 = Disable ， 1 = Enable） 0
Calibrate Pilot （0 = Disable ， 1 = Enable） 0
Ripple Correction （0 = Disable ，1 = Enable） 1
Beam limiter Half Field （0 = off ， 1 = on） 1
Stare of Field （-1 = Variable ， SOF detector number ） -1
Delta Data （0 = Disable ，1 = Enable） 1
Look for Bad Dets ，Det Avg （0 = normal，1 = off） 0
Recon storage options CT ： IMG回車
Pilot： IMG
Changes maintained after system is rebooted.
BP Expansion Board（s） （-Slot # = Disable） 11 12
AP Board（s） （-Slot # = Disable） 5 6 7 9
Study Number # # #
Quit （after saving new Configuration table）回車
Quit （Without saving new Configuration table）
Use up and down arrows to select parameter to change.
Recon stage （CT） （1 = store， 0 = no storage ）
source fan 0 1
detector fan 0 1
AP stages （CHOOSE 1 STORAGE STAGE FOR AP OPERATIONS）：
compressed air cal 0
spectrum corrected 0
convolved 0
Recon stage （PILOT） （1 = store ，0 = no storage）
source fan 0
更改以上參數后，掃描水模，可以獲得原始數據圖像。在圖像狀態下，打入_dita進入診斷程序。正常的顯示數據入圖，若有明顯的亮線或暗線則有故障。
2.feud診斷程序的使用：
在IQ〉feud進入診斷程序顯示如下：
0.）ALL TEST
1.）COUNTROL REGISTER R/W 2.） TRANSFER COUNTER
3.）DATA GRAMBBER 4.）LINEAR TRANSFER
5.）LOG CHECK WALKING BIT 6.）LOG CHECK
7.）BACKGROUND CHECK 8.）DELTA DATA LINEAR TRANSFER
9.）DELTA DATA LOG CHECK A.）GATE ARRAY COUNTER WORD
WALKING BIT
B.）GATE ARRAY COUNTER WORD C.）GATE ARRAY TIME COUNTER
D.）DATA GAPS E.） DATA TRANSFER COUNTER
F.）MAINTENANCE MODE SCAN G.）IP TIMER
H.）PREDATA WORD 3 I.）PACKING
J.）DELTA DATA 1ST TRANSFER DISABLE K.）DECTOR AVERAGING
L.）VOLTAGE TO FREQUENCY LINEARITY M.）QUIT
如果選擇0，將進行所有可選項的診斷程序，如果出錯根據出錯的程序位置判斷產生錯誤的板子。其中，L選項可以測出VFSC或探測器線性故障，在實際維修中非常有用。
3.維修實例：
a.掃描病人有斜道偽影，掃描水模也有斜道偽影，掃描水模獲得原始數據，用dita
診斷程序發現有一個探測器的數據全白，刪掉此探測器或者更換一個探測器模塊，掃描水模，圖像正常。
b.掃描病人發現有大量黑白相間的斜道偽影，掃描水模也有大量黑白相間的斜道偽影，掃描水模獲得原始數據，用dita診斷程序發現有400個探測器的數據全白。查看相應探測器母板，發現+15v電源的保險絲燒斷。更換新的保險絲依然燒斷，測量每一個探測器模塊上的C1和C2的阻值，發現一個探測器模塊上的C1兩端阻值的為零。更換此探測器和保險管，保險管不再燒毀，掃描水模圖像正常。
c.掃描病人有井字型偽影，掃描水模也有井字型偽影，掃描水模獲得原始數據，用dita
診斷程序發現有四個探測器的數據全白，互相之間相差1200個探測器。刪掉對應四個探測器或者更換對應的VFSC，掃描水模，圖像正常。
d.掃描病人偶爾有淡淡的斜道偽影，掃描水模也偶爾有淡淡的斜道偽影，掃描水模獲得原始數據，用dita診斷程序沒有發現異常的探測器。用feud的程序的L選項診斷探測器和通道的線性，發現有一個探測器的線性不好，刪掉此探測器或者更換一個探測器模塊，掃描水模，圖像正常。
e.掃描病人偶爾有黑色的斜道偽影，掃描水模圖像正常。掃描水模獲得原始數據，用dita診斷程序發現有的探測器上有黑點，而且位置隨機，將探測器母板在Cardfile
一側的所有纜線插頭拔下后用清洗劑清洗，將Cardfile上的所有板子拔下后清洗，恢復后掃描圖像正常。
f.掃描頭顱正常，掃描胸、腹圖像發黑，CT值相差幾百。掃描半野水模圖像正常，掃描全野水模圖像發黑，CT值相差幾百。掃描半野定位片正常，掃描全野定位片中間圖像正常，兩邊發黑?？梢耘袛酁閄線全野和半野轉換部分出現問題，將球管取下，發現球管上的半野全野轉換器卡死，更換新的半野全野轉換器，掃描病人，圖像正常。
g.掃描病人出現環形偽影。在第四代CT機上出現環形偽影一般為旋轉機架上X線光路出現問題。觀察X線光路所經過的部分沒有發現異物。將遮線器打到10mm觀察射線形成器，發現里面的塑料補償器被X線烤裂。更換塑料補償器，掃描病人，圖像正常。
2.控制臺部分的故障診斷：控制臺部分的重建部分主要包括SIF（一塊）、MPM（一到兩塊）、BP（一塊）、EP（兩塊）、XAP（四塊）、DISPLAY（一塊）。每塊板子都有自己的診斷程序，但是診斷程序運行速度非常慢，為了快速準確地排除重建的故障，針對有兩塊以上的板子，可以利用軟件刪除或硬件刪除（直接拔出）的辦法，取消該板子的功能后重建圖像，來判斷故障所在。
軟件取消：IQ〉site_cnf
顯示為
The site configuration screen will be displayed：
Site Configuration Parameters-Main Menu
Changes available for diagnostic purposes only （reset on reboot）。
Calibrate Flats （0 = Disable ， 1 = Enable） 0
Calibrate Pilot （0 = Disable ， 1 = Enable） 0
Ripple Correction （0 = Disable ，1 = Enable） 1
Beam limiter Half Field （0 = off ， 1 = on） 1
Stare of Field （-1 = Variable ， SOF detector number ） -1
Delta Data （0 = Disable ，1 = Enable） 1
Look for Bad Dets ，Det Avg （0 = normal，1 = off） 0
Recon storage options CT ： IMG回車
Pilot： IMG
Changes maintained after system is rebooted.
BP Expansion Board（s） （-Slot # = Disable） -11 -12
AP Board（s） （-Slot # = Disable） 5 -6 -7 -9
Study Number # # #
Quit （after saving new Configuration table）回車
Quit （Without saving new Configuration table）
Use up and down arrows to select parameter to change.
更改以上參數后，就可以將6、7、9槽的三塊XAP板，11、12槽的兩塊EB板取消功能。
