1 引言

　　超聲技術是無損檢測的一種重要方法，很多數字探傷儀以單片機（MCU）為核心，單片機固有的性能瓶頸制約了儀器的性能指標和功能擴展，存在存儲體積太小、實時性低等缺點。

　　嵌入式系統是以應用為中心，以計算機技術為基礎，硬件和軟件可裁剪，適應應用系統對功能、可靠性、成本、體積和功耗等嚴格要求的專用計算機系統。

　　基于ARM的處理器具有良好的性能并在嵌入式系統中得到了廣泛的應用。在超高速數據采集方面， FPGA （Field Programmable Gate Array現場可編程門陣列） 有著單片機和DSP 所無法比擬的優勢。

　　FPGA 時鐘頻率高， 內部時延小，全部控制邏輯由硬件資源完成， 速度快， 效率高，提供了強大的信號處理能力，用于超聲信號高速濾波和壓縮。

　　基于ARM和FPGA的嵌入式數字超聲探傷系統實現高速采集超聲檢測信號，擁有存儲大量回波圖像和數據的能力，而且實現了遠程監控。

　　2 系統硬件結構

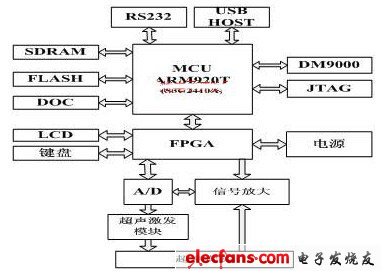

　　系統的硬件結構圖如圖1所示，由ARM中央處理器、FPGA、超聲模擬前端和一些外設接口組成。本系統采用S3C2410A是一個由三星公司生產的32位的ARM920T核的微處理器，它是專門為手提設備設計，采用哈佛總線結構，具有MMU、AMBA總線。

　　圖1 硬件結構圖

　　S3C2410A提供了一套完備的外圍接口，有利于系統的擴展［3］。FPGA用于對超聲回波信號進行處理。盡管此系統自帶的存儲空間是有限的（共128MB），但是我們可以通過USB接口將超聲圖像和數據轉存到U盤。RS232用于嵌入式系統調試階段并可以查看調試信息。

　　DM9000是完全綜合的、成本較低的單一快速以太網控制器芯片，具有通用的處理器接口，10/100M自適應，以及4K雙字節靜態存取存儲器。通過DM9000，探傷數據可以傳輸?shù)竭h(yuǎn)程的計算機上。

　　Linux操作系統存儲在Flash上，探傷數據和圖像暫存在DOC（Disk On Chip）。液晶顯示器LCD（Liquid Crystal Display）已經成為現代儀表用戶界面的主要發展方向，它不僅省電，而且能顯示大量的信息，如各種文字、曲線等等，本項目采用320 240的256色的真彩色液晶顯示器。

　　當系統開始運行時，探傷工人首先設置儀器參數，然后ARM向FPGA的相應寄存器下載參數，F(xiàn)PGA產生一個窄的脈沖來觸發超聲探頭發射超聲。

　　FPGA控制ADC（Analog-Digital Converter）以60MHz的速度采集回波信號，超聲信號經過FPGA濾波后，再被壓縮成LCD屏幕的寬度，超聲回波圖像和檢測結果在LCD屏幕上顯示。

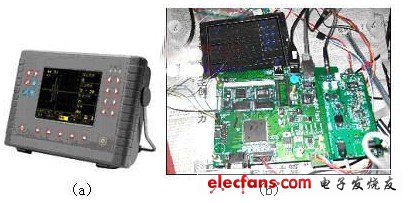

　　DAC（Distance Amplitude Compensation）曲線和報警閘門也用于輔助探傷。圖2（a）是我們設計的超聲探傷儀樣品，圖2（b）內部結構圖。

　　圖2 超聲探傷儀

　　3 信號處理

　　FPGA主要對信號進行濾波和壓縮。前端回來的回波信號含有很多干擾噪聲，因此必須先經過濾波處理。采用FIR濾波器來消除噪聲，由公式（1）定義，x（n） 是輸入的原始信號，y（n）是處理完的信號。FIR濾波器的優點是：系統總是穩定的，所有頻率的輸入信號產生同樣的偏移，從而消除了相位扭曲。

　?。?） 數據壓縮是從每幀數據中提取屏幕寬度（為320）的數據用來表示這幀數據。提取算法必須確保每幀中最大的和最小的數據不能被漏掉，因此我們首先將數據分成320段，然后分別在每段中尋找最大最小值作為該段代表值。

　　4 軟件設計

　　由于Linux系統具有源碼開放、內核可定制裁減、實時性能好等特點，在嵌入式工業控制領域得到了廣泛的應用。本設計采用最新的Linux內核（Linux2.6.16），使得系統在響應速度，驅動功能等諸多方面都遠遠優于傳統的2.4 內核。

　　超聲探傷系統同時要處理的任務比較多，而且實時性要求高，因此在程序中使用多線程技術。和單線程相比，多線程程序可以并行執行多個操作，事件可以在他們到達后立刻得到處理。
