富威集團推出Silicon Labs 低功耗MCU C8051F9XX應用于無端醫療照護解決方案。該系列芯片已被廣泛應用于RFID標簽、水氣表計量、傳感器接口、能量采集、報警系統、煙霧檢測以及掌上型醫療照護系統等。C8051F9XX是目前業內最省電的MCU，最低待機功耗為10nA，有效增加電池壽命。C8051F9XX內置12Bit AD，可以完全滿足醫療系統的AD要求，大大降低客戶的成本。

　　在一般操作模式中，8位F9xx微控制器可達到業界最低的消耗電流，以提供嵌入式市場中最低的系統層級功耗。此一電源效率極佳的微控制器提供最低的操作模式電流消耗（160μA/MHz），可大幅節省系統運作時的電力。在休眠模式中，此款微控制器所消耗的電流也是業界最低的，不論是有實時頻率和低壓偵測電路（300nA）操作，或是無實時頻率和低壓偵測電路（10nA） 操作的情況下，均能保持RAM全部?jī)?nèi)容。

　　遠程自主性健康管理系統

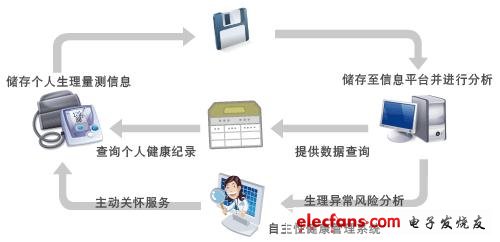

　　本項目成功的建構了一套智能型實時遠程醫療看護系統。利用C8051F9XX采集血壓和血氧情況，結合當下最流行的Iphone作為數據的接收器，提供實時的監視、自動建文件儲存以及歷史數據預覽等，Iphone亦可以透過網絡將數據實時傳輸?shù)竭h(yuǎn)程服務器上，達到遠程實時生理監視與分析，服務器亦具備建檔儲存以及分析報告輸出等。本項目并成功應用超低功耗MCU，實時檢控，達到「生理監視于無形，健康看護于生活」的目的。

　　長期照護體系遠程健康照護服務

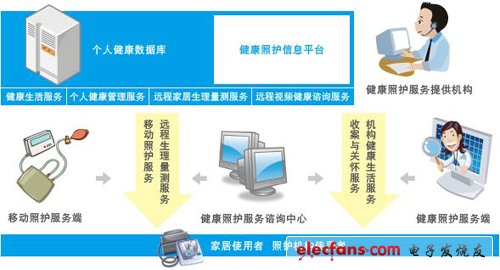

　　長期照護體系遠程健康照護服務包括家居模式、小區模式與機構模式三類。家居模式以慢性病照護為服務對象，經長期照護服務之贍養或養護機構評估，以遠程照護進行健康管理；機構模式以長期照護服務之贍養或養護機構內，受照護之病友為服務對象，提供血壓、心跳、血糖、及心電圖等遠程生理量測、異常值提醒、健康管理、疾病風險評估分析與早期預警、遠程視頻、衛教與關懷、轉介醫療等服務。

　　C8051F9XX特點

　　更高電壓轉換效率

　　為了增加CMOS電路效能并降低其功耗，芯片設計人員通常采用最小尺寸并且實用的組件來構建整合電路。一般情況下，嵌入式處理器和RF收發器采用0.18μm、0.13μm甚至90nm設計。降低組件功率消耗的一個關鍵指標是降低內部工作電壓，進而降低CVf開關損耗。

　　即使電池供電組件支持3.6V供電電壓，組件通常也可以在很低的內部電壓下工作。

　　市場上幾乎所有組件內部都整合低壓降穩壓器（LDO），當輸入電壓為3.6V時，調節輸出一個很低的電壓值，通常為1.8V或更低。換句話說，一個輸入電壓為3.6V的線性穩壓器輸出電壓為1.8V，將產生50%轉換效率。顯然，隨著輸出電壓的下降，這種效率將變得更差。

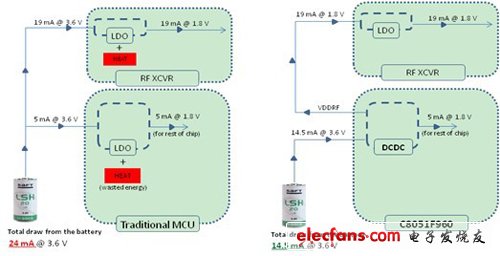

　　更高階的嵌入式控制器，例如圖2中C8051F960 MCU，整合了比LDO控制器效率更高的開關型穩壓器。大多數情況下，此組件開關效率可高達85%，可以降低來自電池的總體電流并延長電池壽命。

　　采用這種方法，可以大幅降低當前RX功率安排。也就是說，無線電接收器所消耗的電池電流大約是使用DC-DC降壓轉換器（而不僅僅是LDO）的62.5%。采用這種方法的實際結果是降低了RX電流功耗安排。

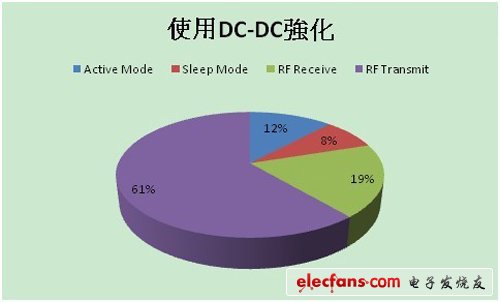

　　隨著這個改變，我們已經接近滿足新RX功耗安排要求（例如圖3所示：從30%降至19%，盡管目標是降至18%）。接下來，我們有必要繼續優化系統中的其他運行模式。

　　更低睡眠模式功耗

　　通常，電池供電儀表99.9%的時間處于低功耗睡眠模式。因此，盡可能降低睡眠模式電路的功耗就變得非常重要。幾年前，透過使用32.768 kHz晶體在3.6V電壓下驅動低功耗喚醒時間，最低可至大約1μA電流消耗。隨著進一步優化和改進，如今在同樣電壓下組件在使用相同功能時僅需大約700nA。雖然最終的節約值（net savings）僅300nA，但實際上該節約完全有效，可以從功率安排中直接減去此數值。

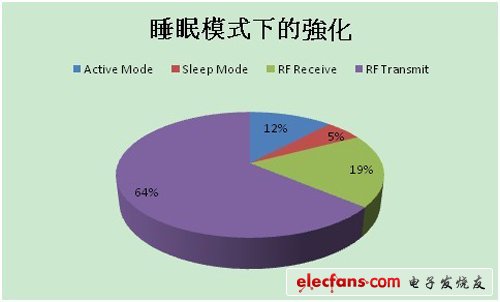

　　采用低功耗睡眠模式組件，可以將睡眠模式安排從先前的8%降低到5%（如圖4所示），即可達到設計目標。然而，這僅是達成目標，并未超過目標，仍需要做進一步改善以達成整體的設計目標。最后的一個重點是如何降低工作模式功耗。
