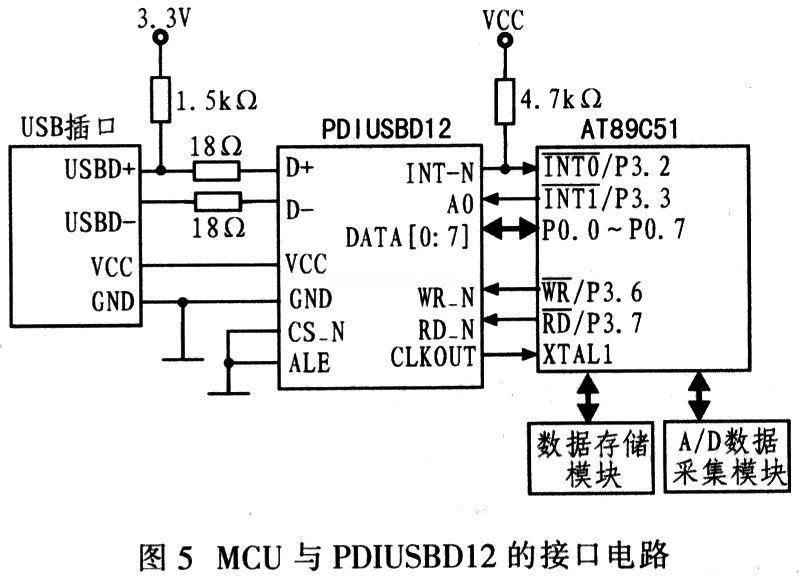

上位機向下位機的數據傳輸通過專用USB通信控制器件PDIUSBD12實現。該器件支持3個USB端點，采用多種中斷方式方便于塊傳輸(Bulk)和同步傳輸(Isochronous)，塊傳輸和同步傳輸?shù)臄?shù)據傳輸速率均可達1Mb／s，其與AT89C51單片機的棒口電路如圖5所示。
MCU與PDIUSBD12的接口電路
