濾波器的主要參數

濾波器的主要參數（Definitions) 中心頻率（Center Frequency）： 濾波器通帶的中心頻率f 0 ，一般取f 0 =（f 1 +f 2 ）/2，f 1 、f 2 為帶通或帶阻濾波器左、右相對下降1dB或3dB邊頻點。窄帶濾波器常以插損最小點為中心頻率計算通帶帶寬。 截止頻率

中心頻率（Center Frequency）：濾波器通帶的中心頻率f0，一般取f0=（f1+f2）/2，f1、f2為帶通或帶阻濾波器左、右相對下降1dB或3dB邊頻點。窄帶濾波器常以插損最小點為中心頻率計算通帶帶寬。

截止頻率（Cutoff Frequency）：指低通濾波器的通帶右邊頻點及高通濾波器的通帶左邊頻點。通常以1dB或3dB相對損耗點來標準定義。相對損耗的參考基準為：低通以DC處插損為基準，高通則以未出現寄生阻帶的足夠高通帶頻率處插損為基準。

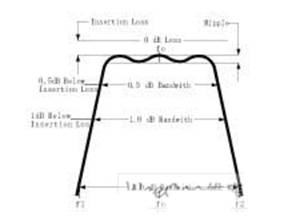

通帶帶寬（BWxdB）：（下圖）指需要通過的頻譜寬度，BWxdB=（f2-f1）。f1、f2為以中心頻率f0處插入損耗為基準，下降X（dB）處對應的左、右邊頻點。通常用X=3、1、0.5 即BW3dB、BW1dB、BW0.5dB 表征濾波器通帶帶寬參數。分?jǐn)?shù)帶寬（fractional bandwidth）=BW3dB/f0×100%，也常用來表征濾波器通帶帶寬。

插入損耗（Insertion Loss）：由于濾波器的引入對電路中原有信號帶來的衰耗，以中心或截止頻率處損耗表征，如要求全帶內插損需強調。





紋波（Ripple）：指1dB或3dB帶寬（截止頻率）范圍內，插損隨頻率在損耗均值曲線基礎上波動的峰-峰值。

帶內波動（Passband Riplpe）：通帶內插入損耗隨頻率的變化量。1dB帶寬內的帶內波動是1dB。

帶內駐波比（VSWR）：衡量濾波器通帶內信號是否良好匹配傳輸?shù)囊豁椫匾笜?biāo)。理想匹配VSWR=1：1，失配時VSWR＞1。對于一個實際的濾波器而言，滿足VSWR＜1.5：1的帶寬一般小于BW3dB，其占BW3dB的比例與濾波器階數和插損相關。

回波損耗（Return Loss）：端口信號輸入功率與反射功率之比的分貝（dB）數，也等于|20Log10ρ|，ρ為電壓反射系數。輸入功率被端口全部吸收時回波損耗為無窮大。

阻帶抑制度：衡量濾波器選擇性能好壞的重要指標。該指標越高說明對帶外干擾信號抑制的越好。通常有兩種提法：一種為要求對某一給定帶外頻率fs抑制多少dB，計算方法為fs處衰減量As-IL；另一種為提出表征濾波器幅頻響應與理想矩形接近程度的指標——矩形系數（KxdB＞1），KxdB=BWxdB/BW3dB，（X可為40dB、30dB、20dB等）。濾波器階數越多矩形度越高——即K越接近理想值1，制作難度當然也就越大。

延遲（Td）：指信號通過濾波器所需要的時間，數值上為傳輸相位函數對角頻率的導數，即Td=df/dv。

帶內相位線性度：該指標表征濾波器對通帶內傳輸信號引入的相位失真大小。按線性相位響應函數設計的濾波器具有良好的相位線性度，但頻率選擇性很差，限于脈沖、或調相信號傳輸系統應用。
