可對微電壓進行整流的絕對值輸出電路

電路的功能

本電路不管輸入信號的極性，只以單一極性輸出其幅值，也可稱作全波整流電路。絕對值電路是理想二極管電路的應用實例一，可以對微小電壓進行準確的整流，所以能夠在動態范圍很大的整流電路中應用。它的缺點是因?yàn)橐肙P放大器的反饋，頻率越高，精度越差。

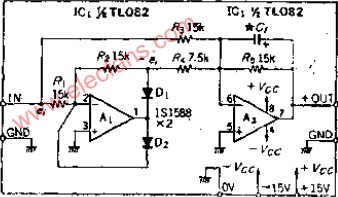

電路工作原理

OP放大器A1起到負輸出理想二極管電路的作用，A2為2：1比率的加法器（R2=2R4），當正半周輸入時，A1輸出為被倒相的EI1與B1反相相加后的輸出EO=-（E1-2EI）=+EIO因?yàn)镽3：R4=2：1，所以-2EI可看作等效的2倍輸入電壓，負半周輸入時，A1的輸出被斷開，EO=-（-E1+0）=+EI，輸入信號被原樣通過。

本電路利用了反饋，受OP放大器開環特性的限制，如果用于高頻電路，必須選用在高頻時有較大增益的OP放大器。

R1、R3決定輸入電阻的阻值，用于低頻時，R1、R3的阻值可取150K，此電路R1和R2的比值只要為1：1即可，不一定非取15K。R3和R4的比為2：1，E24系列的電阻只能選用15K和7.5K搭配作用。如果要選其他阻值，R4可用兩個阻值與R3相同的電阻并聯。

R5用來確定放大倍數，通常取A=R5/R3=1，但也可以使A≥1。

電容器C1在進行全波整流時起到平滑電容的作用，要平滑直流，其容量要與信號頻率相適應。如把全波整流平滑，直流輸出則為：2|EI|X，即0.6361|EI|。加大電容量，整流后的紋波可以減少，但響應也會變慢，應根據使用要求，確定電容量。

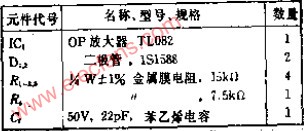

元件的選擇

在本電路中，電阻值的相對精度很重要，通常選用誤差為正負1%的金屬膜電阻，如果精度要求很高，可選用相對精度好的組合電阻IC，還需要兩個與R4阻值相同的電阻，全電路只用六個元件就夠了。

把絕對值輸出平滑成直流，這是比較容易實現的，但是，如果頻率高，對輸出波形又有要求，這時選擇什么樣的OP放大器則很重要。信號在R3、R4處相加，由于流經R4的信號通過一級OP放大器A1，所以會產生時間延遲，不能很好地進行電流波形疊加。OP放大器A1如采用高速型，可以縮短延遲時間。但如圖A所示，在R3輸入信號直接疊加的路徑上，R3改用兩個各為7.5K的電阻串聯，中間經電容C1接地，使信號產生若干時間延遲也可修正。

使用說明

本電路沒有失調調節電路，應盡量加大輸入信號的電平。如要提高低電平時的精度，應消除各OP放大器的失調。為了消除前級直流失調的影響，可在輸入端串聯一個隔直流電容。
