由開關電路構成的半波同步檢波電路

電路的功能

同步檢波電路用來檢測被噪聲淹沒的信號，它是鎖相放大器最重要的電路單元，有許多實用方式。本電路屬于同步檢波的基本方式，用開關電路檢測相位差，輸出電壓EO=EXCOSφ，即可以獲得信號的振幅和相位φ。

如果基準信號的相位與未知信號同相，即可獲得平均值的直流電壓輸出。如降低后級低通濾波器的截止頻率，可以縮小噪聲等效率寬，提高S/N比。

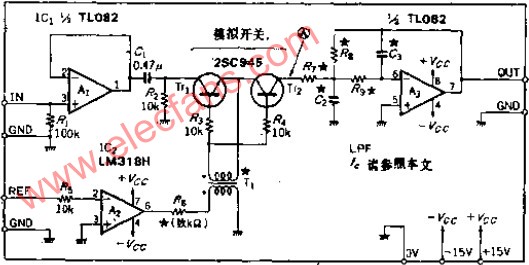

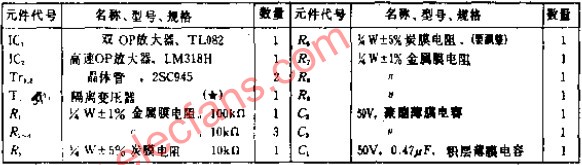

電路工作原理

用模擬開關交替通、斷輸入信號，由低通濾器全脈動電流平滑。OP放大器A1是維修部放大器，它與后面的低通濾波器輸入電阻相反，輸出電阻必須很小。

如不加隔直流電容C1，前級直流失調產生的誤差或漂移就會影響電路的性能，容量的選擇應保證對信號頻率有足夠小的阻抗。

OP放大器A2為零交比較器，應選擇轉換速度快的IC否則會產生相位滯后?；鶞?zhǔn)輸入中含有噪聲時，應加一定的滯后。信號波形以正弦波為前提，如果可以使用TTL電平，則可采用TTL電平，則可采用C-MOS模擬開關以簡化TT12構成的開關電路。

變壓器T1用來使開關信號浮地，基匝數為1：1。用R0調整開關驅動幅度。高頻時不能使用晶體管開關，應改成二極管橋式電路。

低通濾波器必須充分衰減信號的高頻成分，其截止頻率FO應為實際使用信號頻率的1/10以下，參數計算可參考“由一個OP放大器構成的的多級反饋式12DB/OCT LPF”一節。

調整

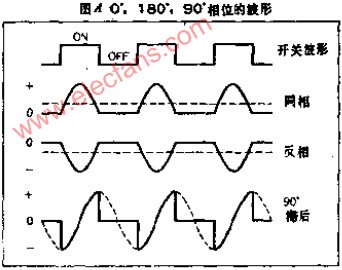

同步檢波工作正常與否，可觀察A點的波形，如果波形與圖A所示相同，則可判斷為正常。把輸入信號和基準REF的相位調成同相，可獲得正的半波整流波形，若調成反相，則獲得負的整流波形，如果有±90度的相位差，則形成上、下對稱波，如果平滑，輸出為零。
