如何計算接地環路電感

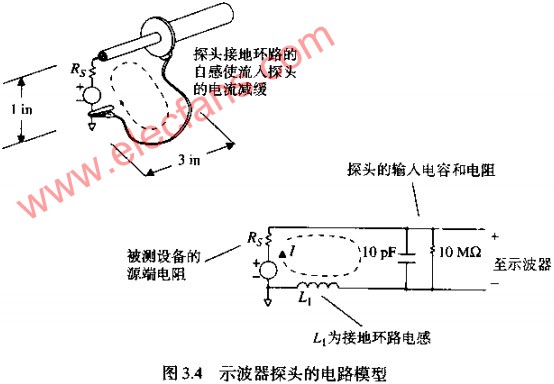

在圖3.4中，接地環路的尺寸是1IN*3IN。這類探頭的接地導線典型的尺寸是美國線規（AWG）24，線徑為0.02IN。采用附錄C的電感計算公式，對于矩形回路，得到的電感應該是：

本文地址：http://m.makelele.cn/article/analog/2010/20100603218911.html
