壓控振蕩器可分為環路振蕩器和LC振蕩器。環路振蕩器易于集成，但其相位噪聲性能比LC振蕩器差。為了使相位噪聲滿足通信標準的要求，這里對負阻LC壓控振蕩器進行了分析，利用安捷倫公司的ADS軟件設計了一款性能優異的壓控振蕩器，并對其進行仿真驗證。

　　1 電路原理及設計

　　1.1 buffer的設計

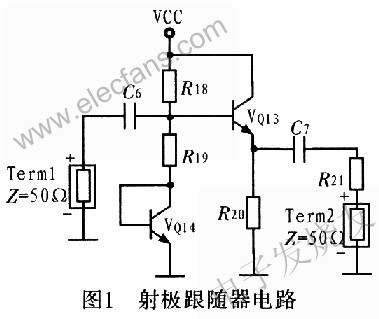

　　射極跟隨器(又稱射極輸出器，簡稱射隨器或跟隨器)是一種共集(Common Collector)接法的電路，如圖l所示。它從基極輸入信號，從射極輸出信號。其輸入阻抗高，對前級電路影響小，可作為多級放大器的第1級;輸出阻抗低，帶負載能力強，可作為多級放大器的輸出級。由于其上述2個特點，可以在多級放大器里用作緩沖級。信號從發射極輸出的放大器。其特點為輸入阻抗高，輸出阻抗低，電壓放大系數略低于1，帶負載能力強，也可認為是一種電流放大器，常用于阻抗變換和級間隔離。三極管按共集方式連接，即基極與發射極共地，基極輸入，發射極輸出，亦稱為共集電極放大器。動態電壓放大倍數小于1且接近1，且輸出電壓與輸入電壓同相，但輸出電阻低，具有電流放大作用，因此具有功率放大作用。

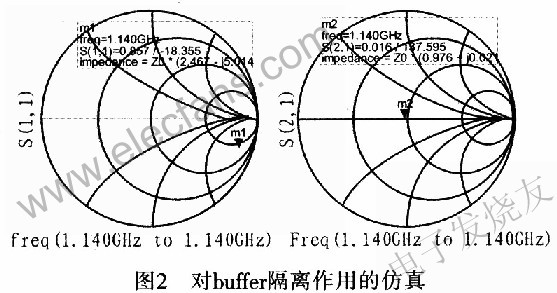

　　圖2是對buffer隔離作用的仿真。通過仿真發現：壓控振蕩器與外部電路相接時，外部電路阻抗的變化不會對壓控振蕩器的阻抗產生影響。

　　1.2 電路原理及設計仿真

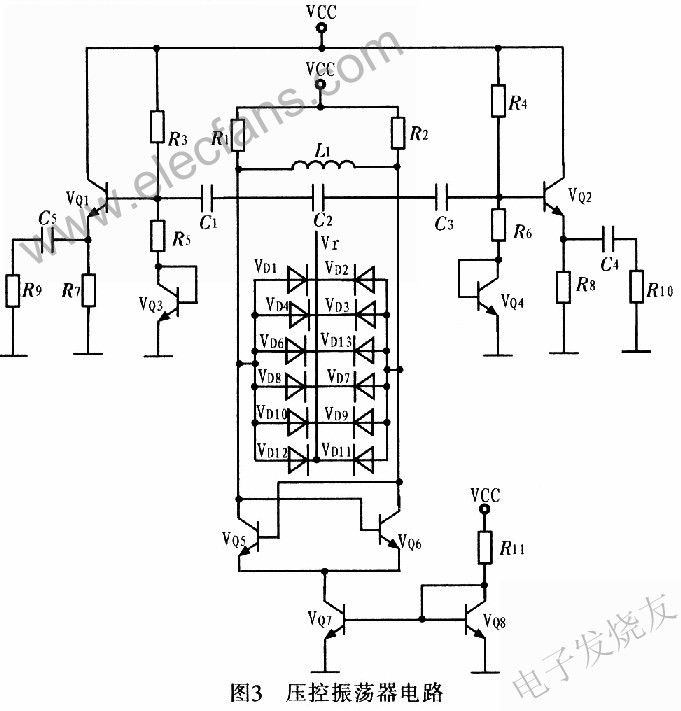

　　壓控振蕩器按構成原理可分為反饋型振蕩器和負阻型振蕩器2大類。這里采用負阻型振蕩器，其主要是由負阻器件和諧振回路組成的振蕩器，利用負阻器件的負電阻效應與諧振回路中的損耗正電阻相抵消，維持諧振回路的穩定振蕩。圖3為壓控振蕩器電路。

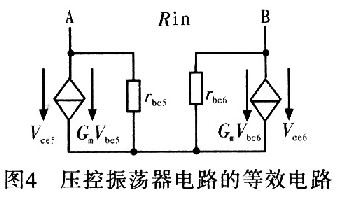

　　圖3中VQ5，VQ6管的負跨導可以補償振蕩中的電路損耗，為振蕩提供能量?？刂齐妷?a href="http://m.makelele.cn/v/tag/3668/" target="_blank">Vr控制變?nèi)?a target="_blank">二極管電容的變化，以達到控制振蕩頻率的目的。VQ5和VQ6尺寸相同，交叉耦合，忽略溝道調制效應和體效應等二階效應，可得到其等效電路，如圖4所示。

　　由于Vce5=Vbe6，Vce6=Vbe5，在振蕩平衡時，A、B兩點的電壓幅度對稱相等，得Vce5=Vce6，則VQ5的集電極到發射極(即AM兩端)的交流等效電導為：

　　式中，gmVbe5前面加負號的原因為：此電流源增大時Vce5是減少的。化簡式(1)可得：

　　這是一個負電導。正電阻吸收能量，負電阻提供能量，而此處VQ5的集電極到發射極的負電導表示晶體管提供能量轉換，將直流電源的能量轉換為交流能量。同理，VQ6的集電極到發射極(即BM兩端)的等效電導為-gm。則單端口網絡AB的輸入電阻是VQ5、VQ6兩端發射極輸出電阻的串聯，即

　　當由單端口網絡提供的負阻Rm等于并聯諧振回路的電阻時，負阻提供的能量補充了并聯諧振電路的損耗，則振蕩維持。振蕩器的諧振頻率等于并聯諧振頻率，其輸出頻率為：

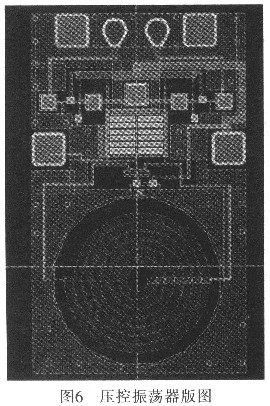

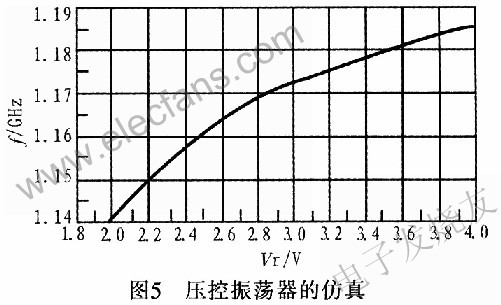

　　利用安捷倫公司的ADS軟件對電路進行仿真，從圖5可看出壓控振蕩器在控制電壓為1.98～3.98 V變化時，振蕩器調諧范圍為1.14～1.18GHz。圖6為壓控振蕩器電路版圖。

　　2 結論

　　介紹一種寬調頻高頻LC VCO的設計。其核心電路采用差分形式交叉耦合電路結構實現。在與外部電路相接時，考慮到外部電路的變化對壓控振蕩器的影響，采用以射極跟隨器為主要結構構成的buffer，消除了外部電路的影響。并且在版圖設計中采用片上集成電感，實現了整個VC0電路的片上集成，達到設計要求。
