摘要：適配器電路的RS-485收發器（MAX3076或MAX13086）和一個電壓組成的監測作為定時器使用（MAX641X）允許現有的點至點全雙工電路功能的一個更復雜點至點對多點半雙工系統。



多協議接口芯片（如Maxim的MAX3162）可以用來連接一個UART到RS- 485總線架構稱為點至點全雙工（點對點- FD）的。在PTP連接通常需要驅動器和接收保持不斷啟用，因此，“現在“就行了。當這樣的電路板必須放入一個點對點點對多點半雙工系統系統（PTM-高清），整個板（通常）必須重新設計（圖1）。

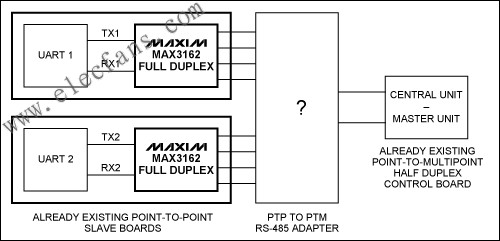

圖1。該適配器電路指示“？”讓你融入現有的PMP- HD系統現有的和平之路，金融衍生工具的通訊聯系。

一個簡單的可以適應在較復雜的高清架構（一個主機和多個從機，通過多條鏈路連接）使用現有的工具板（兩個終端之間提供一個鏈接），從而保存并可重復使用的硬件已經設計和制造。

為了避免任何關于半雙工端信號傳輸路徑效應，每一個適配器（操作系統上奴隸船上的TX輸出）保持在靜止狀態本身。當從輸出開始傳輸，適配器被激活并傳輸?shù)街醒雴挝坏臄?shù)據。

該適配器電路組成，如圖2所示，兩個設備。在IC1的（MAX3076E或MAX13086）的RS-485接收器部分是始終啟用。它能夠感應板上的PTP奴隸TX輸出，驅動器的定時器（IC2的，MAX641X），并允許IC1的的RS- 485發送器，這通常是處于靜止狀態保存。

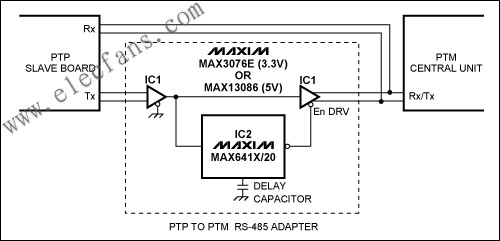

圖2。這RS - 485接口適配器電路轉換點至點全雙工數據線點對點點對多點半雙工線。

定時器觸發時，從板TX輸出，使從高至低跳（起始位）。然后，它能夠通過信號發射器，并維護了延遲電容器施加的時間間隔。重新觸發定時器是由下一次高到低的輸入信號（圖3）（數據位）。延遲的電容值取決于TX輸入，數據包之間的時間，通道間的切換時間（從機板，以處理）來轉換。

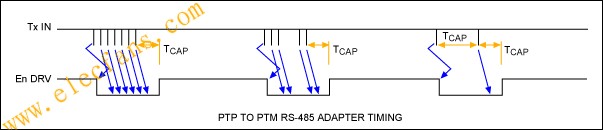

圖3。這些波形說明了他們對圖2的RS- 485適配器電路的時序關系。
