　　在跟蹤雷達中，為了保證對目標的自動方向跟蹤，要求接收機輸出的角誤差信號強度只與目標偏離天線軸線的夾角有關，而與目標的遠近、反射面積的大小等因素?zé)o關，所以接收機的增益就必須是可以調節的。為了保證對目標的精確跟蹤，必須采用自動增益控制。因此，自動增益控制是跟蹤雷達中所不可缺少的組成部分。

　　1 數字AGC技術的原理

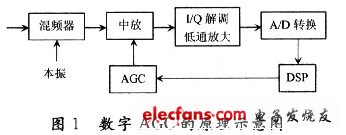

　　如圖1所示，數字AGC技術通常是指在對零中頻的解調信號進行數字化后，根據樣本幅值的大小，反過來控制前端中頻放大電路中的可編程數控衰減器，將信號輸出調整到適合檢測的幅值范圍內，或者使用D/A轉換器的輸出，控制模擬衰減器來實現數控衰減。這里主要討論數控衰減器AT107在雷達接收機數字增益控制電路中的應用。

?

　　2 數控衰減器AT107

　　AT107是一種6位，0.5 dB步距的砷化鎵MMIC數字衰減器，非常適用于高精度衰減、快速開關、低功耗和低互調要求的場合。由于采用了砷化鎵MMIC技術，因而具有全面鈍化和可靠性高等優點。

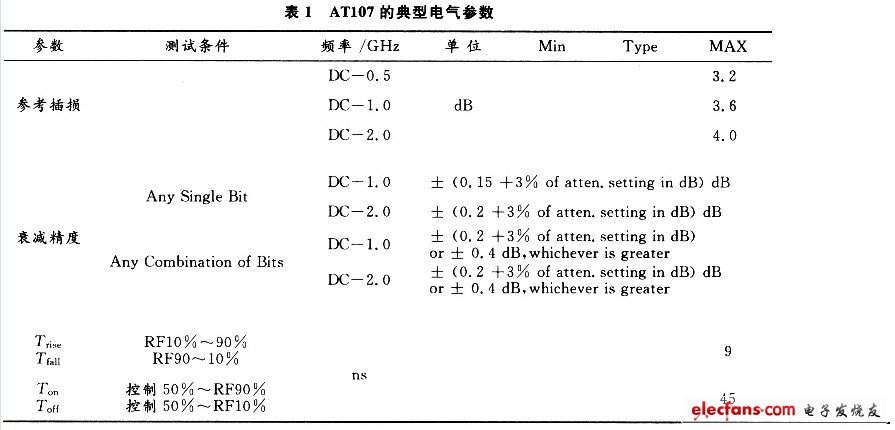

　　AT107的典型電氣參數如表1所示。

?

　　3 數控衰減器AT107的實際應用方法

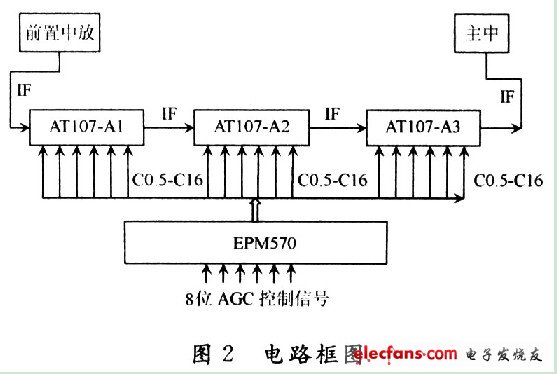

　　在某雷達接收系統中，AGC電路為全數字式的增益控制電路即DAGC電路。該DAGC電路的輸入信號取之于經通道A/D變換后的信號，經數字低通濾波器處理后送DAGC門限設置比較，在給DAGC電路產生三路8位不同的數字信號去控制三個通道中的數控衰減器部分。在該雷達的接收系統設計中，采用三級數控衰減器AT107，使得系統的動態范圍大于86 dB，電路框圖如圖2所示。

?

　　其中使用CPLD器件EPM570，將8位AGC控制信號，分別控制3個AT107，使得整個電路的動態范圍大于86 dB。

　　4 結 語

　　增益控制電路是雷達接收機的重要輔助電路，早期的雷達采用模擬AGC電路，不便于調試，后來采用EPROM和D/A轉換器對模擬衰減器的控制曲線加以修正，使接收機易于調試，但電路集成度低，設備量大。這里介紹的采用數控衰減器AT107的雷達接收機DAGC系統電路參數調整靈活快捷，同時也實現了電路板的小型化。
