　　本文將利用Silvaco公司的Atlas器件模擬軟件，結合Miller等人的鐵電極化模型及電荷薄片模型，對MFIS結構器件的C—V特性及記憶窗口進行模擬，討論應用電壓、絕緣層厚度及材料對MFIS結構器件的影響，探討提高MFIS結構器件性能的有效途徑。

　　1 MFIS器件結構

　　MFIS結構是在傳統MOS電容器的基礎上，在金屬電極和絕緣層之間增加具有極化行為的鐵電材料，利用鐵電層的極化行為進行二進制數據存儲。圖1為典型MFIS結構及其等效電路，鐵電層厚度為df，絕緣層厚度為di。理想情況下，不考慮各層之間的界面捕獲電荷、界面態及各層內部空間電荷和雜質的影響。電容器的上電極為肖特基接觸，下電極為歐姆接觸?；撞捎镁鶆驌诫s的p型硅，厚度達到要求。

?

　　2 模擬方法

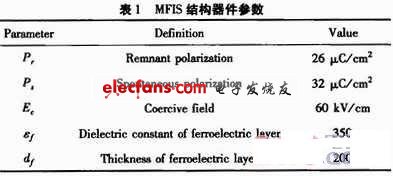

　　Silvaco公司的器件模擬軟件Atlas，可以對二維和三維模式下半導體器件的直流、交流及時域響應等進行仿真和分析。為考慮MFIS結構器件中鐵電層計劃行為的飽和狀態及非飽和狀態，Miller等人提出的鐵電極化模型被改進。在Model語句中引入兩種狀下的極化模型Ferro和Unsat.Ferro，器件的相關參數在Material語句中進行設置。由于MFIS結構器件在實際應用中多工作于高頻狀態，需要設置Ferro模型中Fer-roDamp參數為1?？紤]到鐵電薄膜、半導體基底及金屬電極之間的功函數關系，MFIS結構的上電極和下電極分別被設定為肖特基接觸和歐姆接觸。鐵電層采用BNT鐵電薄膜，厚度為200 nm，其參數可以由文獻中得到，具體參數如表1所示。

　　3 結果與討論

　　3.1 應用電壓對MFIS結構器件的影響

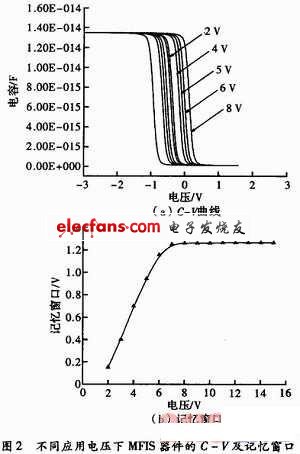

　　應用電壓的大小不僅能影響鐵電存儲器的存儲能力及穩定性，還會影響到其與半導體集成電路的兼容性。圖2中給出了不同應用電壓下MFIS器件的C—V特性及記憶窗口。絕緣層為CeO2，應用電壓從2V增加到5 V。由圖中可以看出，由于鐵電層的極化行為，MFIS器件的C—V曲線在不同的掃描電壓方向上出現平移，呈現順時針的回線狀，并且其寬度隨應用電壓的增加逐漸變寬。MFIS器件的記憶窗口隨應用電壓的增加而逐漸增大，并在8 V時達到飽和。記憶窗口的大小直接影響著MFIS器件的穩定性。在較小的記憶窗口下，存儲器的“0”和“1”兩個邏輯態容易出現混淆，導致數據存取失敗，因此適當增加應用電壓，有利于提高MFIS器件的存儲穩定性。

?
