對于前面的規律，即當用峰值電壓表測量任意波形電壓時，若它們的示值相等，則其峰值也相等;當用均值電壓表測量任意波形電壓時，若它們的示值相等，則其平均值也相等;當用有效值電壓表測量任意波形電壓時，若它們的示值相等，則其有效值也相等。這是進行“波形換算”的根本，反過來，當用某檢波方式的電壓表測量不同的波形電壓時，若它們的示值相等，當它們的峰值相等時，該電壓表的檢波方式應為峰值檢波;當它們的平均值相等時，該電壓表的檢波方式應為平均值檢波;當它們的有效值相等時，該電壓表的檢波方式應為

　　有效值檢波。在具體判斷交流電壓表的檢波方式時，可取兩種最常見，也較簡單的波形信號，即正弦波信號和方波信號，分別接到所用電壓表上，分別調節信號幅度，使電壓表的示值相等，然后保持這兩種信號不變。根據示值可求出正弦信號的有效值、平均值和峰值，而對于方波可通過示波器讀出其峰值(正弦信號的峰值也可通過示波器讀出)，由于方波的波形系數和波峰系數均為1，故該方波的有效值、平均值都等于其峰值。這樣，比較這兩種信號的峰值、平均值、有效值，看兩種信號的哪個表征量最接近(實際測量時誤差不可避免)，若兩者的峰值相等，則可判斷所用交流電壓表的檢波方式為峰值檢波;若兩者的平均值相等，則可判斷所用交流電壓表的檢波方式為均值檢波;若兩者的有效值相等，則可判斷所用交流電壓表的檢波方式為有效值檢波。

　　3 實例實驗

　　3.1 實驗儀器

　　交流電壓表1個，信號發生器1個，示波器1個。

　　3.2 操作步驟

　　操作步驟如下：

　　(1)用信號發生器產生正弦信號，并將其接入電壓表，調節該信號使電壓表的示值為5.00 V。

　　(2)用信號發生器產生方波，并將其接入電壓表，調節該方波使電壓表的示值也為5.00 V。

　　(3)保持該方波不變，并接入示波器，讀出其峰值為7.06 V。

　　3.3 實驗結果分析

　　由步驟(1)知該正弦信號的有效值為5.00 V，峰值為

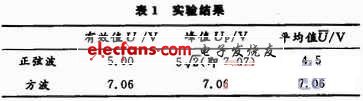

(即7.07 V)，平均值為0.9×5 V(即4.5 V)。由步驟(2)，(3)可得該方波的有效值、峰值、平均值均為7.06 V。比較上述結果，這兩種信號的峰值基本相等，而有效值和平均值均相差較大，故依據前面所述的“波形換算”理論，可判斷所用電壓表的檢波方式為峰值檢波。結果可用表1很直觀地來表示。

?

?

　　4 結語

　　用不同檢波方式的交流電壓表測量非正弦交流電時，其示值無實際物理意義，并且需在確定該電壓表檢波方式的前提下，通過進行“波形換算”求得該交流電信號的峰值、有效值和平均值。文中總結了利用波形換算判斷交流電壓表檢波方式的規律，并通過一個簡單的實驗給出了一種判斷交流電壓表所用檢波方式的有效方法。
