PCI9656是PLX公司推出的一種64位、66MHz的PCI接口電路。具有靈活的連接性能和高性能的I/O加速器特性，用于PCI、Compact PCI和嵌入式主機設計。文中主要介紹PCI9656的功能、特點及應用，給出具體應用實例，同時指出應用中需注意的問題。

　　引言

　　PCI總線協議比較復雜，因此它的接口電路實現起來也比較困難。它不但有嚴格的同步時序要求，而且這了實現即插用和自動配置，PCI接口還要有許多的配置寄存器。對于一般的設計者來說，為了縮短開發周期，沒有必要設計所有的接口邏輯，只要利用通用PCI接口電路就能很好的進行開發設計，從而大大減輕了工作難度。

　　目前，業界基于32位PCI總線使用較多的接口芯片是AMCC公司的S59xx系列和PLX公司的PLX系列。而現有普通計算機公司均已采用32位架構，系統的內存尋址能力已達到4GB，因此，32位PCI總線已經不能滿足日益龐大的數據處理需要。鑒于英特爾公司推出的Itanium處理器直接從32位躍升到64位，因此，開發基于64位PCI總線的接口設備顯得尤為重要。下面介紹一款PLX公司的基于64位PCI總線的PCI9656型接口電路。

?

　　1 PCI9656概述

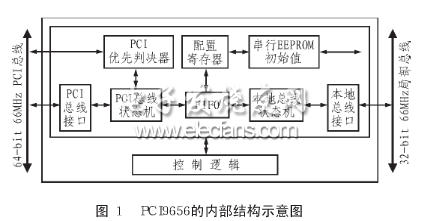

　　PCI9656是PLX公司為擴展適配板卡推出的能提供混合高性能PCI總線目標模式的接口電路，該接口電路可提供用于適配卡的小型高性能64位PCI總線目標接口。PCI9656的內部結構框圖如圖1所示。它的主要特點如下：

　　●符合PCI V 2.2協議，支持64位、66MHz時鐘PCI總線，特別適用于PCI總線外設產品開發。

　　●采用PLX數據流水線架構(Data Pipe Architecture)技術，配有DMA引擎、可編程直接主控或者直接從屬數據傳輸模式以及PCI信息傳輸功能。

　　●具有PCI優先判決器，可以支持7個外部主控器。

　　●可以由2個局部總線中斷信號LINTi和LINTo生成一個PCI中斷信號INTA。

　　●局部時鐘與PCI時鐘異步工作，允許局部總線獨立于PCI時鐘工作。

　　●支持多路復用和非多路復用的8位、16位和32位66MHz時鐘局部總線。

　　●可直接生成所有的控制、地址和數據信號以驅動PCI總線，不需要額外驅動電路。

　　●可通過消息管理系統I/O，并提供2種方式選擇，一是通過郵箱寄存器和門鈴寄存器，二是通過所提供的I2O接口。

　　●寄存器PCI9054寄存器兼容，可容易地進行基于32位PCI總線與基于64位PCI總線的軟件移植。

　　2 PCI9656的功能

　　PCI9656可用來為非PCI設備和PCI總線提供數據通道。下面介紹具體操作功能。

　　2.1 初始化

　　在上電時，PCI總線的RST信號將PCI9656的內部寄存器設置為缺省值，同時，PCI9656輸出局部復位信號(LRESET)并檢查EEPROM是否存在。如果系統上裝有EEPROM且該EEPROM的第一個16字節非空，則PCI9656將根據EEPROM內容設置內部寄存器，否則設為缺省值。

　　2.2 復位

　　PCI總線的RST信號有效時，整個PCI9656將復位，同時，輸出LRESET局部復位信號。另外PCI總線上的主控設備也可以通過設置寄存器中的軟件復位比特來對PCI9656進行復位，但是主控設備只能訪問配置寄存器而不能訪問局部總線。所以，PCI9656公一直保持這種復位狀態直到PCI主控設備清除軟件復位比特。

　　2.3 串行存儲器接口(EEPROM)

　　復位后，PCI9656將開始讀串行EEPROM，START為0表示EEPROM存在。此時若該EEPROM的第一個字(16bit)既不為“全1”(EEPROM為空)也不為“全0”(EEPROM不存在)，PCI9656將用它進行配置。如START為1，表示EEPROM不存在或EEPROM為空，PCI9656采用缺省值配置。

　　PCI9656總線上的主機可以對串行EEPROM進行讀寫，寄存器位[31，27-24]控制著PCI9656對EEPROM位的讀寫。將重載配置寄存器位CNTRL[28]置1可以用串行EEPROM重新配置PCI9656。EEPROM的時鐘可由PCI總線時鐘分頻獲得。
