精密雙極性電壓基準的建立

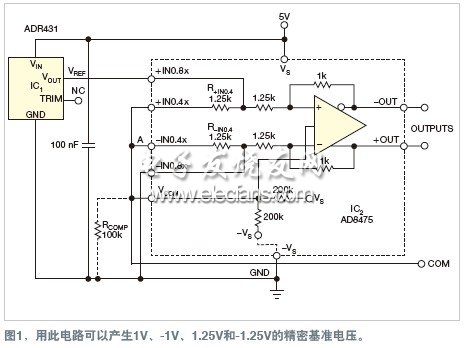

　　大多數電壓基準IC均是以其低側電源軌為基準。如果你的電路用正負兩種電壓，可以在一個IC基準的輸出端接一個-1增益的轉換器，就能獲得負的基準電壓。但如果你的模擬電路采用的是單一電源，就必須將共模電壓轉換到一個特殊電平上。圖1中的電路可以用來完成這個工作。

　　基準芯片IC1的輸出電壓VREF連接到放大器IC2(AD8475)的非反相輸入端。AD8475是一個高精密、差分輸出的×0.4/×0.8放大器，本例中接為×0.8放大器(參考文獻1)。IC2的負輸入端-IN接地。其正負輸出端的電壓構成了正、負輸出基準電壓，并都以共模電壓VCOM為基準。所產生的基準電壓幅度為(1/2)×0.8×VREF=1V。

　　AD8475增益為0.4和0.8，公差不超過0.05%，因為該器件內部有經過激光微調的增益設定電阻。本電路使用了AD8475的增益設定選項。器件一般用做一個×0.8的放大器，將+VIN0.4×和-VIN0.4×兩端空接。不過，在圖1的電路中，這些輸入端互相連接在一起，構成了一個VREF的高精度1:1分壓器。

　　AD8475的輸入端連接到該結點，所產生的共?；鶞孰妷壕妥?yōu)閂REF/2。表1中Case A表明，所測得的共模電壓大約比VREF/2低0.6%。這個差值的原因是：AD8475內連接的VCOM輸入端通過一個200 kΩ電阻接至VS腳，并通過另外一個200 kΩ電阻接地。因此，可以將輸入VCOM看作一個串接了100 kΩ電阻的VS/2=2.5V源模型。這個串聯電阻相當于與電阻R+VIN0.4×并聯，從而使1:1的分壓比產生了少許偏差。在Case B和C情況下，VCOM腳連接到Point A。只有Case C中才接了補償電阻?？梢詮腃ase B和C的值得到證明，RCOMP使COM輸出的相對電壓誤差從0.632%成為了-0.032%。

　　在很多應用中，雙極性基準電壓的差值大小很重要，而這個不平衡對它沒有影響。但是，如果你的應用需要高精度的共模電壓，可以在VCOM腳與地之間接一個100 kΩ的補償電阻，這樣電路就工作在Case C情況下。這種方法幾乎能完全保持1:1的準確分壓比。
