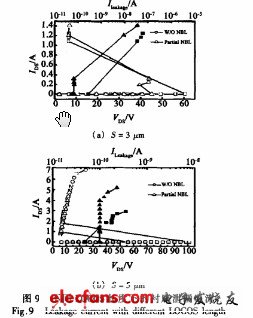

研究表明，LDMOS器件的靜電放電防護性能受器件結構和有關尺寸的影響很大，等比例縮小理論在LDMOS器件的靜電防護能力方面不再適用。圖8給出了兩種不同結構的LDMOS器件，圖8(a)所示LDMOS是在Si襯底上直接擴散n型漂移區形成的，而圖8 (b)在漂移區正下方生長一層低電阻率的NBL埋層，形成了部分埋層結構的LDMOS器件，其中S為漂移區上方的LOCOS(localoxidation of Si)長度。經實驗測量，得到如圖9所示的、不同LOCOS長度下襯底泄漏電流隨源漏電壓的變化曲線。由圖可以看出對于S為3 um的器件，無論其埋層結構如何，泄漏電流都隨著源漏電壓的增大而緩慢增加，表現出軟擊穿現象。當S增加到一定程度時，部分埋層結構的LDMOS器件的泄漏電流出現一個突然增加的過程，軟擊穿得到有效抑制。

　　圖10為無埋層結構和部分埋層結構的LDMOS器件電流輪廓分布圖，在圖中，電流主要集中在柵極下的溝道區和源漏注入?yún)^(qū)內，如此集中的電流會使得器件局部溫度過高而損壞。而在圖10 (b)部分埋層的LDMOS結構中，由于重?fù)诫s的低電阻率埋層的存在，使得電流幾乎全部通過埋層到達漏極，電流分布范圍增大，電流密度降低，尤其在靜電放電脈沖作用時能夠在較大的器件范圍內泄放靜電放電電流，從而避免了電流集中造成的電流絲現象，提高了器件的靜電放電防護性能。

　　表1和2分別為TLP實際測量的、不同結構的LDMOS器件的觸發電壓、觸發電流以及HBM和MM耐壓值。從表中可以看出，通過選用部分埋層結構，優化LOCOS長度可以使LDMOS器件的靜電放電防護性能得到大幅提高，達到工業標準。

3深漏極注入的雙RESURF LDMOS器件

　　經過上述分析可以得出，當靜電放電脈沖到來時，寄生npn管的非均勻?qū)ê碗娏鬟^度集中引發的熱效應已經成為限制LDMOS器件靜電放電防護性能的主要因素。因此增大電流通過面積，降低電流密度是LDMOS器件靜電防護設計的關鍵。有研究表明，采用深漏極注入與雙RESURF相結合的技術，可顯著提升LDMOS器件靜電放電防護能力。

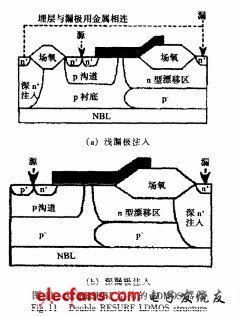

　　圖11為兩種不同漏極結構的雙RESURFLDMOS器件。圖11 (a)為淺漏極注入器件，它通過在NBL埋層上生長一層p.埋層，再將漏極和深n+隔離注入在表面由金屬連線短接來實現雙RFSURF結構。該結構使得絕大部分源漏電壓降落在p一埋層與n型漂移區域及NBL埋層形成的pn結上，從而降低器件的表面電場，提高其耐壓特性。與圖11 (a)的表面短接方式不同，圖11(b)所示器件是在漏極區域下方進行一次深漏極注入n+，通過漏極與NBL埋層在器件內部連接，實現雙RESURF結構。

　　圖12為TIP測試下兩種器件結構的泄漏電流情況，其中淺漏極注入的雙RESURF器件泄漏電流在寄生npn管完全導通前已經開始緩慢增加，表現出軟擊穿現象。而深漏極注入結構的泄漏電流只有在寄生npn管進入完全導通的大電流工作區域，源漏電流增加直到器件發生二次擊穿時才急劇上升，因此該深漏極注入結構器件有效地抑制了軟擊穿現象，提高了器件的可靠性。
