這次要為大家介紹的是具有代表性的噪聲對策元件。首先是片狀鐵氧體磁珠，這是一種將鐵氧體磁珠電感器加工成SMD（表面貼片式）形狀的產品。

　　＜鐵氧體磁珠是一種將導線穿過鐵氧體的元器件＞

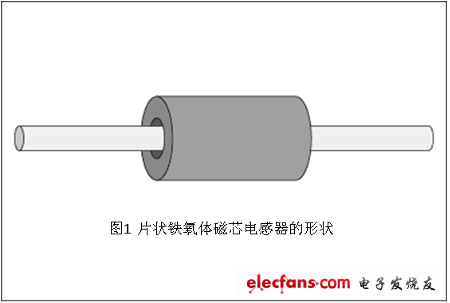

　　圖1是引線型鐵氧體磁珠電感器的外觀示例。它的結構很簡單，導線從鐵氧體中貫穿而過。雖然不像一般的線圈那樣纏繞而成，但當電流穿過導線時會在磁芯中產生磁感應，因此鐵氧體磁珠就起到了電感器的作用。此外，由于鐵氧體材料在高頻下?lián)p耗較大，因此高頻中的電流能在鐵氧體中得到過濾，從而能夠有效吸收噪聲。

　　＜片狀鐵氧體磁珠通過疊層而形成了電感器的構造＞

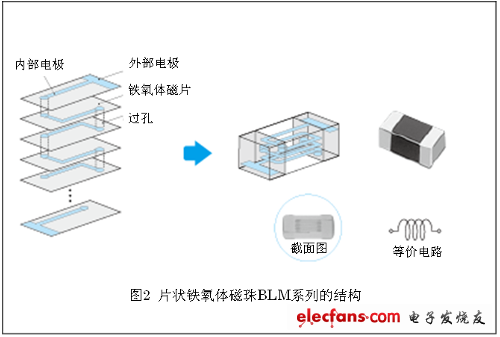

　　片狀鐵氧體磁珠就是將鐵氧體磁芯電感器做成貼片式的產品，圖2是其最具代表性的結構。通過在鐵氧體層之間組成導體線圈，并經過一體化加工煅燒后實現了立體的線圈結構。

　　除了片狀以外，還通過將內部加工成線圈結構，獲得了比起僅僅由一根導線通過的引線型磁珠電感器更大的阻抗值。（實際也存在采用了僅有導線通過這一結構的片狀鐵氧體磁珠）。這一結構基本上與片狀疊層電感器相同，但與電感器的不同之處在于鐵氧體材料更適合于噪聲對策。圖3是片狀鐵氧體磁珠阻抗頻率特性的例子。從圖中可以看出，與電感器基本相同，它的阻抗也是隨著頻率的上升而增大，將其串聯在電路中可以起到低頻濾波器的作用。在普通電感器的阻抗值（Z）里，主要是電抗成分（X），而片狀磁珠則由于采用了高頻范圍損耗較大的鐵氧體材料，因此高頻段中主要是電阻成分（R）。由于電抗成分不會損耗而電阻成分會出現損耗，因此片狀磁珠比起一般的電感器來說其吸收噪聲能量的性能更好，噪聲抑制的效果也更好。
