由于可通過厚度各異的玻璃或塑料表層感測手指的存在，電容性觸摸感測技術為眾多應用領域（包括工業和白色家電）的人機界面增加了堅固性。筆記本電腦采用的觸摸板就是人們最為熟知的電容性觸摸感測實例。近年來，多款暢銷的MP3播放機也已開始采用電容性觸摸感測技術提供簡易導航，并普及電容性觸摸感測輸入法。

　　不過，該技術的傳統實現方法采用靈活性欠佳、高成本的模塊型設計解決方案，并涉及使用授權等問題。為解決這些問題，賽普拉斯半導體公司推出了一款名為CapSense的新型設計方法，消除了模塊的“黑匣子”障礙，可實現迄今為止成本最低的解決方案。

　　圖1：簡單的電容性開關。

　　有些觸摸感測技術看起來與電容性觸摸感測技術很相似（例如，電阻性薄膜和場效應等），但最終的性能對比卻顯現出不足。電阻性薄膜測量的是覆蓋在顯示屏上的兩個電阻性薄板之間的電壓變化，電阻性薄膜不僅價格昂貴，而且容易磨損，使用壽命不長。

　　而場效應則是檢測電場的變化，這種變化會在存在導電元件時發生。目前，場效應實現方案的造價非常昂貴，因?yàn)樗枰粋€(gè)系統控制器，而且每個開關都將增設一個IC。由于每個IC傳感器都必須與附近的傳感器隔離開，因此，場效應設計欠缺靈活性，存在一定的局限性，實際上不可能實現具有任何有效分辨率指標的滑塊和觸摸板。場效應實現方案在制造過程中常常需要進行成本高昂的開關校準。

　　與上述兩種觸摸感測技術相比，電容性觸摸感測的靈活性要高得多，而且成本也低得多。其基本原理是：導電元件的接入使電容性開關上的充電電壓發生改變。（最簡單的電容性開關只包括兩個相鄰的導電板，如圖1所示）。這種實測的電容變化量可被用來提供許多高度靈活的輸入配置，例如從按鈕、滑塊和觸摸板到面向安全應用的鄰近探測器等。

　　基于PSoC的CapSense方案

　　CapSense基于賽普拉斯的PSoC混合信號陣列技術。通過與特定客戶（這些客戶的應用需要一種靈活的單一IC架構，能以比模塊型解決方案更低的成本、更高的靈活性方便地集成到現有系統中的）的密切合作，賽普拉斯的PSoC設計團隊最終實現了獨特的CapSense方案。

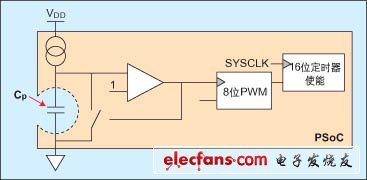

　　圖2：張弛振蕩器方框圖

　　采用模塊型解決方案時，客戶不得不為模塊供應商所做的模塊重新設計支付費用。因此嵌入式產品工程師迫切需要一種新方法，以便能夠通過提供用于快速實現獨特解決方案的方法來獲得主動權。這種具有獨特可配置性的PSoC架構和新型直觀軟件工具共同實現了CapSense方案。

　　CY8C21x34和CY8C24794 PSoC器件均包括一個可由DAC來調節的電流源、比較器和復位開關的自動連接，以及一個獨特的模擬多路復用總線。該模擬多路復用總線使得所有的被測通道都能由一個共用的比較器和電流源來運行。這就是說：CY8C21x34器件的每一個IO（共28個IO）以及CY8C24794器件中的48個IO均可被用于CapSense開關。相比之下，同類競爭解決方案則往往需要采用多路復用器和多個IC才能提供數量相當?shù)拈_關。而PSoC的集成能力更加出色，而且節省了大量的BOM成本。

　　PSoC架構不僅具有優越的電容性觸摸感測適應性，而且用于處理測量電容變化的技術也是最佳的，原因有二：它是一種公開的技術（不會受到昂貴的專利使用費的限制），而且，它是采用易用型設計工具來實現的。

　　張弛振蕩器技術

　　張弛振蕩器技術是PSoC器件執行電容性觸摸感測所采用的特定方法。圖2所示為實現張弛振蕩器所采取的PSoC器件配置方式。

　　張弛振蕩器由一個電容性開關、一個充電電流源、一個比較器、一個復位開關、一個PWM和一個定時器組成。電容器上的電壓進行線性充電，直至達到門限為止，觸發比較器輸出高電平。這將啟動開關，隨后使電容器上的電壓復位至地（這樣充電周期就能夠再次啟動）。其振蕩波形如圖3所示。

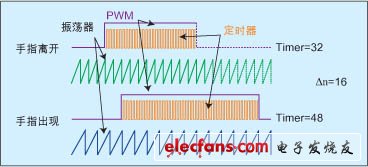

　　圖3：張弛振蕩器波形。

　　該振蕩的輸出頻率取決于電容值（Cp）和充電電流。如果一個額外的導電元件（比如手指）不在開關上，則Cp僅由寄生電容組成。如果手指存在，則Cp數值變大，這是因?yàn)槌思纳娙葜?，它還包括導電元件所形成的附加電容。電容越大，充電時間越長，振蕩頻率也就越低。振蕩的頻率與振蕩器輸出所驅動的電容大小相對應。數字計數塊提供了一個計數值，該計數值可被用于確定電容性開關是否已被啟動。

　　數字計數塊可通過配置提供兩種不同的測量方法：頻率測量和周期測量。（周期測量法見圖3）。顧名思義，這些測量方法的不同之處在于被測物理量。在周期測量法中，PWM的頻率是固定的，而周期長度是由張弛振蕩器來決定的。相反，頻率測量技術具有一個固定的周期，測量的是PWM頻率的變化（它是由張弛振蕩器的頻率決定的）。在這兩種場合中，PWM輸出都將啟用一個定時器，該定時器的計數值可與一個特定的門限相關聯，以實現簡單的接通/關斷開關?；蛘?，由于一個開關可具有高達1/256的內插分辨率，因此，定時器的計數（n）可被用來確定滑塊或觸摸板的位置。易用型PSoC Designer軟件使得上述兩種方法均能夠輕松實現。

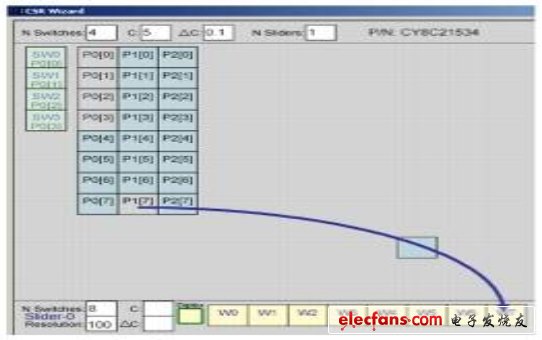

　　圖4：CSR配置向?qū)?/p>

　　簡易型功能塊實現設計簡化

　　PSoC器件是一款帶板載8位控制器并具有高靈活性的復雜混合信號陣列。芯片的大部分是由模擬和數字塊組成，這些模擬和數字塊受控于可通過配置來實現板載外設（比如：PWM、定時器、計數器、ADC、可編程增益放大器以及許多其他的部件，均隸屬于同一個器件）的寄存器。由于PSoC器件基于閃存，因此，這些功能塊可進行50，000次的重復配置，甚至可以隨意進行重構。

　　嵌入式產品工程師能夠快速地逐個完成這些功能本身的配置，并在寄存器級上與PSoC器件互動；他們也可以通過采用PSoC Designer（可從www.cypress.com網站免費下載）用戶模塊進行功能塊級器件配置控制的方法來節省大量的設計時間。PSoC Designer包括50多個用戶模塊庫。在用戶模塊的選擇過程中，賽普拉斯為工程師提供了簡單的設計向?qū)Ш蛥?shù)表。

　　圖5：培訓電路板（CY3212 - CapSense）

　　每個用戶模塊都自動對適合的PSoC寄存器進行配置，并提供一組應用編程接口（API）。這些API使工程師擁有了簡化代碼的能力，只需要兩行代碼即可實現一個PWM。

　　這種基于簡易型功能塊的設計標準也適用于電容性觸摸感測。CSR用戶模塊（Capacitive Switch Relaxation Oscillator，電容性開關張弛振蕩器）提供了下拉參數設置、GUI配置向?qū)Ш驮敿?xì)的產品手冊，用于解答與電路板布局和雙工有關的問題，以造就效率更高的滑塊或觸摸板實現方案。圖4顯示出基于CSR GUI配置向?qū)У囊环掌ㄔ斠娋W(wǎng)站）。

　　除了用戶模塊之外，賽普拉斯還提供了一些相關的應用筆記（《AN2233a：電容性開關掃描》和《AN2292：PSoC CapSense的布局指南》），可給予工程師更多的設計支持。兩塊演示電路板，再加上用戶指南、支持固件和應用筆記，便構成了基本的CapSense設計（CY3220-FPD和CY3220-Slider）。為了向初次接觸CapSense的設計師提供幫助，賽普拉斯還奉獻了一款培訓套件，該套件提供了有關CapSense實現方案的詳細指導手冊。它包括一塊培訓電路板（見圖5）。培訓套件、易用型設計工具、靈活且功能出眾的架構，以及無專利測量技術的組合，使得PSoC CapSense成為所有電容性觸摸感測設計的理想選擇。
