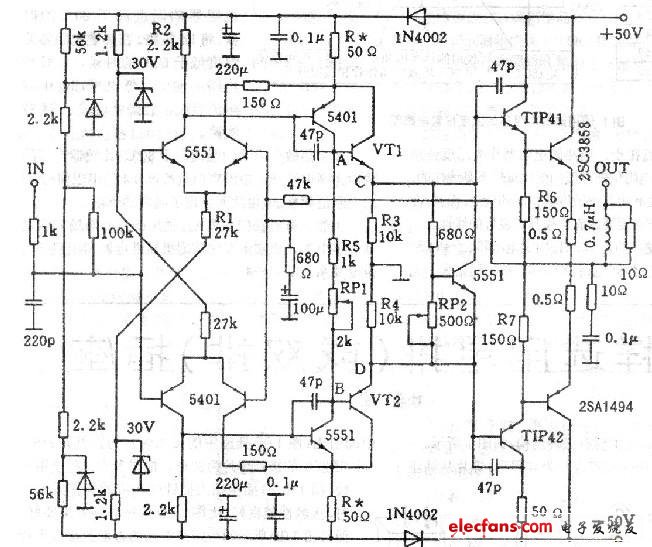

雄鷹功率放大器電路采用全互補對稱推挽電路，具有性能穩定、動態范圍較大等優點，而且價格低廉，用料質量扎實，故對它的改進很有價值。使用的FD-555型放大器，其音色較好，低頻效果也不錯，但在聽一些低音深厚的歌曲時，還是感到音聲較清，底氣不足的感覺，故決定對電壓放大級電路進行改進，改進后的電路如下圖所示。即在電壓放大級后面增加VT1、VT2作射極輸出，分別與5551、5401組成復合放大器，以提高本級的電流輸出能力，這比在輸出級用三級達林頓管要穩定合理，可謂一舉兩得，即增加了電路的線性又增添了一級緩沖。VT1、VT2選用中功率音響對管2SD667、2SA647，應嚴格選擇配對。當使本級具有較好的線性，加入電阻R3、R4(選擇7～10kΩ)。由于新增元件較少，故不須單獨制作線路板，可在原電路板上直接修改。在調整時，先將AC、BD點短接，把RP2調得較大，同時測量推動級R6、R7兩端電壓，使之接近于0V，以保證功放管的安全，然后調整后級工作點(應邊計算邊測量)。

　　由圖1所知，輸入級射極電阻Rl的電流為：

　　則流過負載R2的電流是0.55mA　　其兩端電壓U2=0.55mA×2.2kΩ=1.21V，R*兩端電壓為1.21V-O.6V=O.6V左右，流過R*的電流為0.6V/50Ω=12mA。隨后將RP1調至最小，斷開AC、BD的連線，測量R5兩端電壓，同時調整RP1，使U曠4V，則IRS=4V/lkΩ=4mA，即VT1的電流為8mA，回頭再測量R*的電壓應為0.6V左右，基本不變，然后將萬用表表筆接到2SC3858、2SA1494的射極電阻R8(0.5Ω)兩端，逐漸調小RP2，使電阻壓降為50mV，當然也可再大一些，但散熱措施一定要到位。最后測量輸出端OUT的漂移電壓應小于20mV，否則要檢查調整功放級管子的配對情況。然后接上10Ω假負載通電觀察30min，無異常狀況即可投入使用。
