隨著科技的飛速發展、高分辨率的數模混合電路的應用不斷深入，電路設計日趨復雜，精度越來越高，所以高精度AD轉換電路的設計就成了儀器儀表及各種測量控制系統的難點。本系統來源于儀器儀表的溫控系統設計，采用高精度、低溫漂的優質模擬、數字器件，輔以52系列單片機為控制器，以復雜可編程邏輯器件 CPLD （Comp lex Programmable Array Logic）為頻率測試的硬件平臺，實現了高分辨率、低線性誤差的AD轉換器的設計。通過本設計掌握高精度、低漂移的高端AD轉換器的設計方法， CPLD的設計，以及52系列單片機的硬件設計及軟件編程。

　　1　系統功能及結構

　　系統主要目的是設計一個16位的VFC式AD轉換器，利用積分原理，將輸入電壓（或電流）轉換成頻率輸出。采用計數頻率高的CPLD器件實現測頻，單片機控制CPLD的測頻操作和頻率的計算。

　　用V /F轉換器完成AD轉換，需要1個定時器和2路計數器，計數器的計數頻率限制了V /F器件輸出頻率的提高。本設計采用計數頻率更高的CPLD器件和單片機共同組成測速模塊， CPLD通用性好，避免了對于專用器件的依賴，降低了因?qū)Ｓ闷骷．a(chǎn)或出現供貸問題所帶來的風險，同時實現所需的控制。

　　VFC式AD 轉換器脈沖頻率與輸入電壓成比例，其精度高、線性度好、轉換速度居中、轉換位數與速度可調、與CPU的連線最少，且增加轉換位數時不會增加與CPU的連線，因此， VFC為AD 轉換技術提供了一種廉價而有效的解決辦法。

　　系統總體可以劃分為電壓采樣部分、模擬- 數字轉化部分，控制部分。其中電壓采樣部分包括：精密測試電壓源。模擬- 數字轉化部分包括：電壓放大和偏置，V /F轉換模塊，計數轉化模塊?？刂撇糠职ǎ嚎刂破髂K，鍵盤，顯示模塊，系統原理框如圖1所示。

　　為實現各模塊的功能，分別選取了較好的方案實現： ①精密基準源，精密低溫漂高檔基準源，分壓;②電壓放大及偏置，運算放大器ICL7650; ③V /F轉換，采用AD652芯片; ④頻率測試，采用CPLD （復雜可編程邏輯器件） ; ⑤控制器，采用凌陽的SPEC061A單片機; ⑥顯示，采用液晶屏; ⑦電氣隔離，采用光電耦合，所設計的系統如圖2所示。

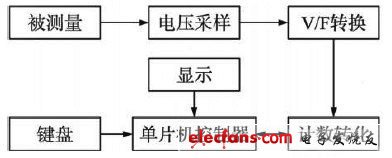

　　圖1　系統原理框圖

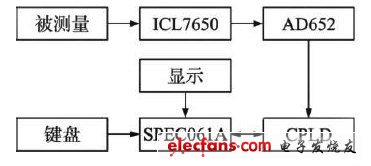

　　圖2　所設計的系統框圖

　　2　系統硬件設計

　　2. 1　精密測試基準源

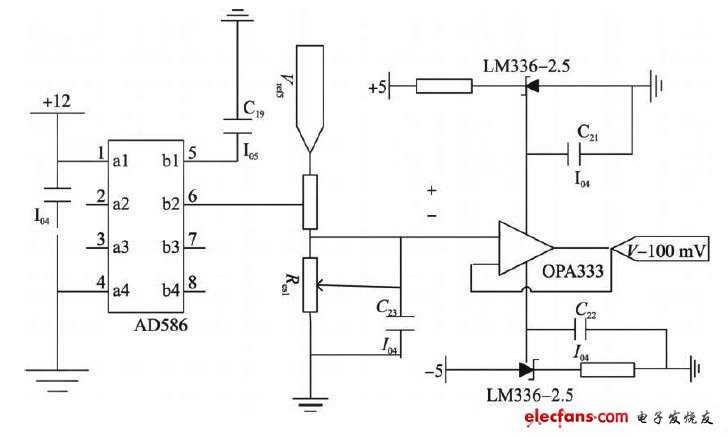

　　對于16位的AD轉換器，滿幅度輸入電壓僅為100 mV，如果要測試它的性能，則需要極高精度和非常低溫漂的基準源， 電路原理如圖3 所示。

　　AD586是AD公司高精度5 V的基準電壓源，溫漂低至2 10 - 6 /℃，噪聲為100 nV /Hz，通過固定電阻和可調電阻進行分壓產生0 ～100 mV 的電壓。為了增加電壓的負載能力，須進行電壓跟隨。OPA333是零漂移精密運放，漂移最大為0. 05μV /℃。同時采用兩個2. 5 V的基準源LM336以降低電源波動的影響。LM336 的輸出電流為10 mA， 可滿足OPA33的需要。分壓用的電阻為指針式10 圈可調，可以達到理想的精度。

　　圖3　基準源電路原理圖
