在某些醫療和保健測試設備中，需要測量人體排出的汗液。這一般是通過測量皮膚的導電性來實現的。然而，如果需要在不進行電接觸的情況下進行測量，則可通過用電容傳感器檢測人體附近的濕度來實現這種功能

　　出汗時，人體皮膚附近的濕度(介電常數)會增加;可在出汗處皮膚附近用一個非接觸式電極來測量出汗導致的電容變化

　　可以再增加一個電容傳感器，以測量環境濕度，并用其實現共模補償。

　　呼吸速率測量

　　呼吸速率測量是病人監護系統中的一個重要模塊。

　　在其中一種實現方式中(如圖7所示)，將一塊激勵極板放在病人背部，同時，將傳感器電極帶固定到病人胸部右側。肺部呼吸導致的胸部運動會改變兩塊極板之間的距離。介電常數也會因呼吸過程中復雜的生理活動而改變。這些電容的變化可以通過CDC設備來測量。

　　圖7.呼吸速率測量

　　將傳感器電極置于病人胸部右側的原因在于，這個位置受其他生理活動的影響最小。然而，通過將多個傳感器電極放在病人胸部的不同位置，可以獲得有關人體功能的更多信息。這個話題非常有趣，需要進一步研究

　　血壓測量

　　在使用充氣臂帶的血壓測量應用中，一項重要的任務是測量氣閥處的壓力。在這類壓力檢測應用中，電容式傳感器使用起來非常簡單。

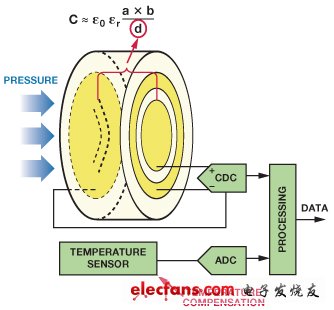

　　如圖8所示，壓力傳感器的薄膜基本是由兩個電容極板構成。向傳感器施加壓力時，電容極板之間的距離縮短。極板間的距離縮短會導致電容升高。

　　可使用一個溫度傳感器來檢測傳感器的溫度變化，以補償溫度變化導致的特性變化。AD774x系列內置一個溫度傳感器，用于測量片內溫度——另外還搭載了一個ADC電壓通道，可用來測量電容傳感器位置的溫度。

　　圖8.用電容式傳感器檢測壓力

　　結束語

　　本文簡要介紹了ADI公司在CDC技術領域取得的一些成就，暗示了CDC技術在醫療保健應用中的巨大潛力。然而，傳感器設計——包括樣式、尺寸和位置——相關的詳細電子電路設計，以及深入研究、綜合實驗和有效測試的必要性在很大程度上取決于各種應用的性質，因此，我們在本文中只是拋磚引玉而已。
