電路功能與優勢

　　標準的單通道直接數字頻率合成器(DDS)不會以相位相干形式在不同頻率之間切換。根據設計，DDS頻率轉換具有“相位連續性”(如圖2所示)。不過，圖1所示電路展示了如何配置AD9958/AD9959 多通道DDS，通過疊加多通道DDS輸出實現穩定的相位相干FSK(頻移鍵控)調制器。

　　對于相同應用，與同步多個單通道器件相比，多通道DDS幾乎完全消除了通道間溫度和時序問題。例如，多通道DDS輸出盡管相互獨立，但可共用芯片的同一系統時鐘邊沿。因此，與集成多通道DDS相比，多個芯片上的系統時鐘邊沿對溫度和電源偏差的追蹤性能要略差?？傮w來看，多通道DDS更適合在疊加輸出端產生較理想的相位相干頻率轉換。

　　圖1. 相位相干FSK調制器設置(原理示意圖：未顯示去耦和所有連接)

　　電路描述

　　AD9520-x 時鐘發生器和分配IC通過高性能參考時鐘驅動AD9958/AD9959，同時為FSK數據流(屬于偽隨機序列(PRS))的數據來源提供時鐘。AD9520提供多種輸出邏輯選擇和延遲調整游標，以滿足FSK數據流與多通道AD9958/AD9959 DDS SYNC_CLK間的建立和保持時間要求。

　　AD9958內置兩個獨立且提供差分電流輸出的DDS通道。在電路中，那些電流輸出端通過預編程頻率(F1和F2)連在一起(疊加)。為選擇所需頻率，通道輸出端配有通過Profile引腳驅動的開/關功能。本例中，Profile引腳配置為驅動各DAC輸入的乘法器以控制輸出幅度。

　　為此，各乘法器通過以下兩個Profile可選設置進行預編程：零電平和滿量程。Profile引腳為邏輯低電平時，將關閉DAC輸出端的正弦波，而邏輯高電平時則傳遞正弦波。該運算需要兩個互補輸入數據流以在兩個頻率間交替。

　　兩個DDS通道連續運行，產生頻率F1和F2。關閉功能使相應的DDS輸出靜音，從而產生相位相干FSK信號。

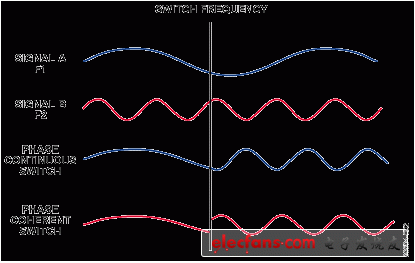

　　圖2. 相位連續性與相位相干頻率切換的關系

　　四通道AD9959 DDS用于產生如圖3和圖4所示的未濾波波形。由于兩個未使用的通道可用作疊加輸出端兩個開關頻率的相位基準，因此AD9959具有更好的相位相干開關性能。上軌跡是表示相位相干開關的疊加輸出。接下來的兩條軌跡是F1和F2的基準信號。下軌跡是在兩個頻率間交替的偽隨機序列(PRS)數據流。請注意，由于器件內的流水線延遲，PRS數據流邊沿與疊加輸出的頻率轉換并未對齊。

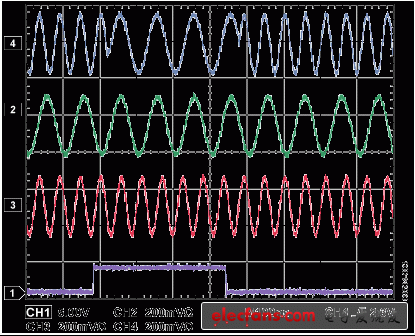

　　圖3. 實測的相位相干FSK轉換

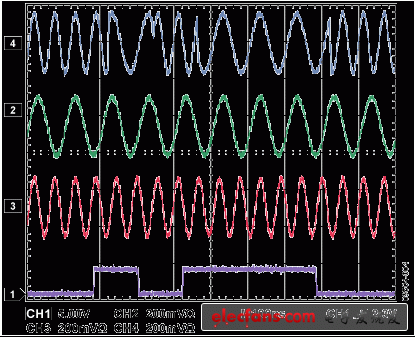

　　圖4. 實測的相位相干FSK轉換

　　常見變化

　　ADI提供各種直接數字頻率合成器、時鐘分配芯片和時鐘緩沖器，用來設計基于DDS的時鐘發生器。
