應用

　　90E46 可以用于單相 2 線制，單相 3 線制和防竊電有功/ 無功智能電能表；

　　同時集成通用 A/D，功率測量，豐富的串行口，實時時鐘（RTC）和 LCD 驅動器，90E46 也可以用于需要電氣參數測量，實時時鐘 （RTC），通訊接口和 LCD顯示的電力儀表設備。

　　2.基于IDT90E46的單相智能電表設計方案

　　智能電能表作為智能電網的重要組成部分，其技術標準也在不斷地發展之中，使得相應的芯片技術也在日益提高。以市場需求量最大的單相智能電能表為例，其技術發展主要表現在以下幾個方面：

　　計量準確度要求越來越高，電流范圍越來越寬，從之前的5（20）A到現在的5（60）A，再到1（100）A，早期的計量芯片已無法滿足當前電能表設計的要求，高精度、寬量程的計量芯片被廣泛應用。

　　數據和事件處理要求越來越多，使得MCU的運算能力和程序容量不斷提高，傳統的8-bit MCU會逐漸被32-bit MCU所取代。

　　智能電能表作為智能電網的最終節點，其數據通信要求越來越強，對外的通信方式有RS485、PLC、紅外，并且要求各通信接口相互獨立并能同時運行；這要求用于電能表設計的MCU具有豐富的硬件通信接口。

　　IDT的90E46就是順應智能電能表的這種發展趨勢，在業界推出的第一款集成硬件高精度寬量程計量模塊，ARM 32位 Cortex M0 高性能低功耗MCU內核，LCD驅動和帶溫度補償功能的高精度實時時鐘（RTC）于一體真正意義上的系統級芯片（SoC）。在計量動態范圍5000:1 內，有功電能準確度優于 0.1%，無功電能準確度優于0.2%，且只需要單點校準；實時時鐘誤差小于±0.5秒/天。

　　90E46芯片與硬件設計

　　90E46芯片簡介

　　90E46是業界集成度最高的高精度寬量程單相電能計量SoC，在IDT既有的寬量程計量模擬前端（AFE）的基礎上，集成了ARM Cortex-M0微處理器、LCD驅動和帶溫度補償功能的高精度實時時鐘（RTC），可以減少單相電能表的元器件數量，簡化設計和生產流程，降低材料成本和庫存管理難度。

　　90E46具有下列特性：

　　32位 ARM Cortex M0 內核，6KB RAM， 128KB Flash；

　　4路獨立UART，UART0支持紅外調制（IR），UART3支持硬件ISO7816協議；

　　集成硬件看門狗（WDT），支持中斷功能；

　　2路25位通用PWM；

　　1路14位低功耗PWM，用于紅外喚醒；

　　2路16位定時器

　　最多45個GPIOs，23個支持5V輸入；

　　4個外部中斷輸入，可用于系統喚醒；

　　2路12位GPADC，集成高精度參考電壓源和閾值比較電路；

　　1路低功耗電壓比較器，用于芯片掉電檢測；

　　芯片支持運行模式、睡眠模式、待機模式和LCD顯示模式；

　　內置PLL電路，外部只需32.768kHz晶體即可工作；

　　符合IEC和ANSIC標準要求；可用于單相1級、2級有功電能表和2級無功電能表；

　　在計量動態范圍5000:1內有功電能準確度優于 0.1%，無功電能準確度優于0.2%；

　　片內參考電壓源的溫度系數典型值 6 ppm/ ℃；

　　電參數測量：電壓/電流有效值、平均功率、頻率、功率因數和相角的引用誤差低于0.5%；

　　在整個動態范圍內只需要單點校準，可用于50Hz 和 60Hz電網；

　　片內溫度傳感器在-40 ℃~ +85 ℃范圍內準確度±1 ℃；

　　片內硬件RTC帶頻率補償功能。補償范圍：-3900ppm 到3900ppm，補償精度±0.12ppm；

　　內置4Com×34Seg / 6Com×32Seg / 8Com×30Seg LCD驅動器，含偏置電壓生成電路；

　　工作溫度：-40℃~+85℃；

　　TQFP100 綠色封裝。

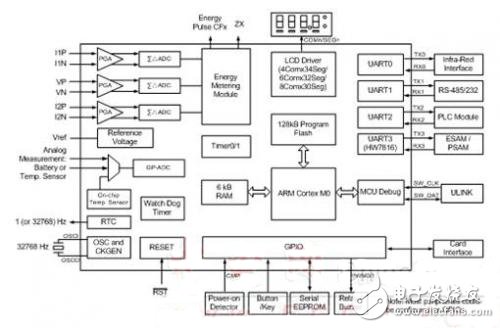

　　90E46的功能框圖如圖1所示：

　　圖1 90E46功能框圖

　　硬件設計

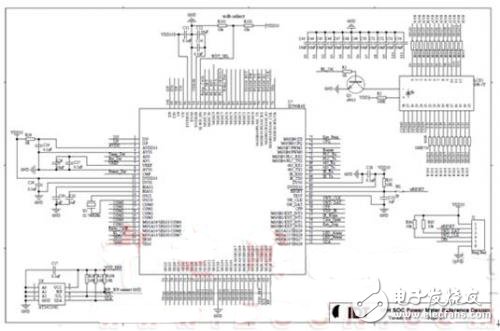

　　90E46采用了高集成度的芯片設計技術，外部只需要少量器件就可以實現最小系統功能。整個MCU小系統如圖2所示：

　　圖2 90E46 小系統電路

　　寬量程電能表的校準和軟件設計

　　測量/計量校準

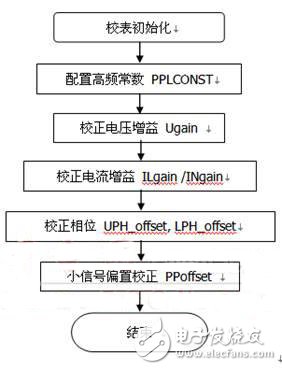

　　采用90E46設計的單相電能表，只需要在Ib電流點進行單點校準，即可保證5000:1動態范圍內的計量準確度。對于1（100）A的電能表，可以在5A（或10A）電流下進行校表，同樣可以滿足整個電流范圍內的計量準確度。整個校表流程如圖3所示：

　　圖3 90E46 校表流程
