該電路采用NMOS場效應管作為功率輸出器件， 設計并實現了較大功率的直流電機H 橋驅動電路，并對額定電壓為24 伏， 額定電流為3.8A 的25D60-24A 直流電機進行閉環控制， 電路的抗干擾能力強，在工業控制領域具有較強的適用性。許多半導體公司推出了直流電機專用驅動芯片， 但這些芯片多數只適合小功率直流電機， 對于大功率直流電機的驅動， 其集成芯片價格昂貴。

　　在直流電機驅動電路的設計中，主要考慮一下幾點：

　　1. 功能：電機是單向還是雙向轉動？需不需要調速？對于單向的電機驅動，只要用一個大功率三極管或場效應管或繼電器直接帶動電機

　　即可，當電機需要雙向轉動時，可以使用由4 個功率元件組成的H 橋電路或者使用一個雙刀雙擲的繼電器。如果不需要調速，只要使

　　用繼電器即可；但如果需要調速，可以使用三極管，場效應管等開關元件實現PWM（脈沖寬度調制）調速。

　　2. 性能：對于PWM 調速的電機驅動電路，主要有以下性能指標。

　　1）輸出電流和電壓范圍，它決定著電路能驅動多大功率的電機。

　　2）效率，高的效率不僅意味著節省電源，也會減少驅動電路的發熱。要提高電路的效率，可以從保證功率器件的開關工作狀態和防

　　止共態導通（H 橋或推挽電路可能出現的一個問題，即兩個功率器件同時導通使電源短路）入手。

　　3）對控制輸入端的影響。功率電路對其輸入端應有良好的信號隔離，防止有高電壓大電流進入主控電路，這可以用高的輸入阻抗或

　　光電耦合器實現隔離。

　　4）對電源的影響。共態導通可以引起電源電壓的瞬間下降造成高頻電源污染；大的電流可能導致地線電位浮動。

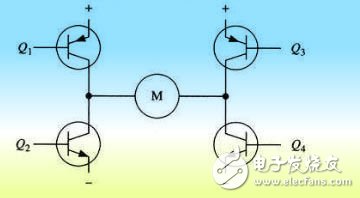

　　5）可靠性。電機驅動電路應該盡可能做到，無論加上何種控制信號，何種無源負載，電路都是安全的。H橋驅動電路： H橋式電機驅動電路包括4個三極管和一個電機，因其外形酷似字母‘H‘，所以稱作H橋驅動電路。

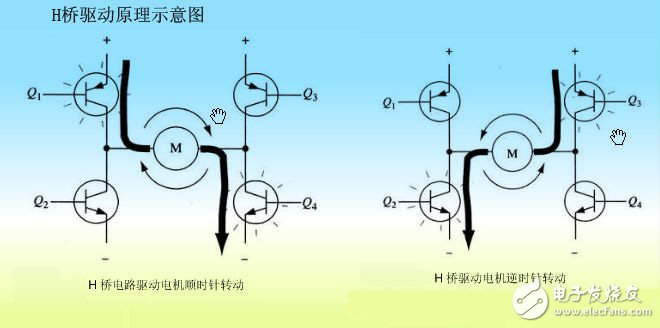

　　要使電機M運轉，必須使對角線上的一對三極管導通。例如 當Q1管和Q4管導通時，電流就從電源正極經Q1從左至右穿過電機，然后再經Q4回到電源負極。電機順時針轉動。當三極管Q2和Q3導通時，電流將從右至左流過電機，驅動電機逆時針方向轉動。

　　完整的晶體管H橋驅動電路，PWM1，PWM2，為電機方向控制輸入端，PWM1=1，PWM2=0時正轉，PWM=0，PWM2=1時電機反轉。

　　PWM1，PWM2同時也是電機調速的脈寬輸入端。

　　晶體管是最為廉價的控制方法，但在晶體管上有明顯的壓降，會產生功率的損耗，效率不高，適宜應用在低電壓，小功率的場合。

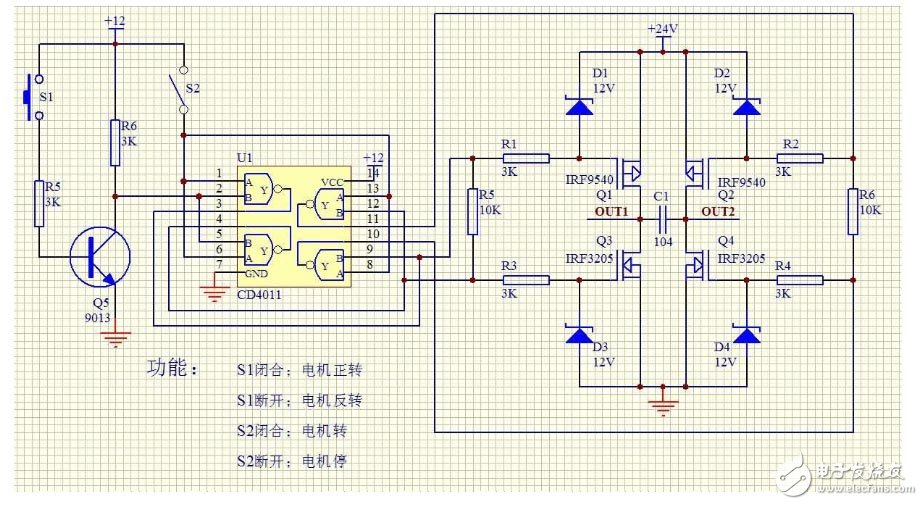

　　下圖是場效應管組成的H橋驅動電路，場效應管是效率最高的控制方式，但價格較高，通常應用在大功率電機驅動場合。

　　上面都是有分立元件構成的電路，實際使用中制作麻煩，故障率高。通常采用集成的H橋驅動芯片，集成度高，使用方便，可靠性高。如L9110，L298N，LMD18200，TA7257P、SN754410，MC33886等。
