對模擬電路的掌握分為三個層次。

　　初級層次是熟練記住這二十個電路，清楚這二十個電路的作用。只要是電子愛好者，只要是學習自動化、電子等電控類專業的人士都應該且能夠記住這二十個基本模擬電路。

　　中級層次是能分析這二十個電路中的關鍵元器件的作用，每個元器件出現故障時電路的功能受到什么影響，測量時參數的變化規律，掌握對故障元器件的處理方法；定性分析電路信號的流向，相位變化；定性分析信號波形的變化過程；定性了解電路輸入輸出阻抗的大小，信號與阻抗的關系。有了這些電路知識，您極有可能成長為電子產品和工業控制設備的出色的維修維護技師。

　　高級層次是能定量計算這二十個電路的輸入輸出阻抗、輸出信號與輸入信號的比值、電路中信號電流或電壓與電路參數的關系、電路中信號的幅度與頻率關系特性、相位與頻率關系特性、電路中元器件參數的選擇等。達到高級層次后，只要您愿意，受人尊敬的高薪職業－－電子產品和工業控制設備的開發設計工程師將是您的首選職業。

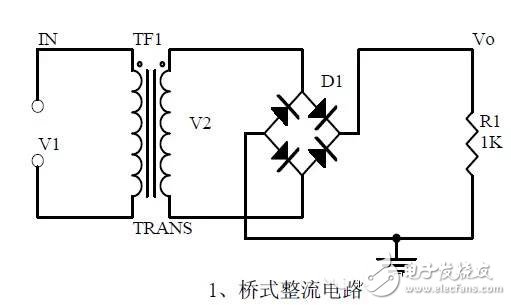

　　一、橋式整流電路

　　1、二極管的單向?qū)щ娦裕?/p>

　　伏安特性曲線：

　　理想開關模型和恒壓降模型：

　　2、橋式整流電流流向過程：

　　輸入輸出波形：

　　3、計算：Vo，Io，二極管反向電壓。

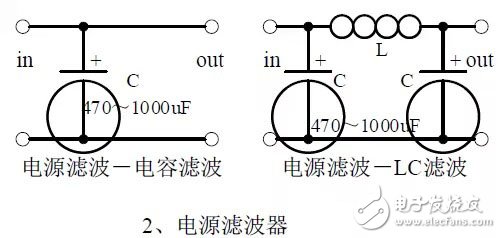

　　二、電源濾波器

　　1、電源濾波的過程分析：

　　波形形成過程：

　　2、計算：

　　濾波電容的容量和耐壓值選擇。

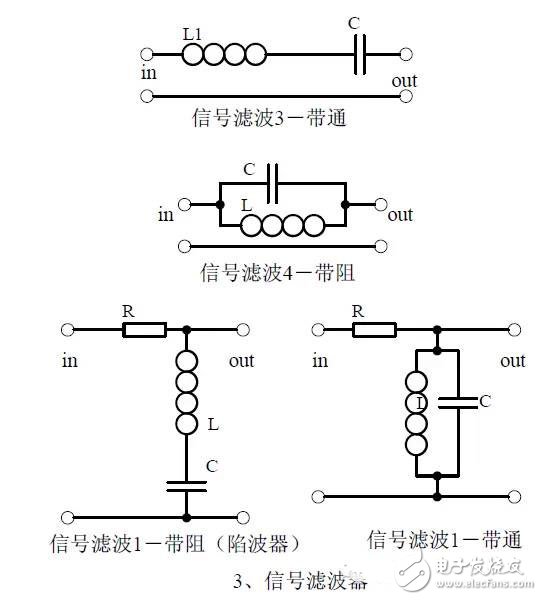

　　三、信號濾波器

　　1、信號濾波器的作用：與電源濾波器的區別和相同點：

　　2、LC串聯和并聯電路的阻抗計算，幅頻關系和相頻關系曲線。

　　3、畫出通頻帶曲線。計算諧振頻率。

　　四、微分和積分電路

　　1、電路的作用，與濾波器的區別和相同點。

　　2、微分和積分電路電壓變化過程分析，畫出電壓變化波形圖。

　　3、計算：時間常數，電壓變化方程，電阻和電容參數的選擇。

　　五、共射極放大電路

　　1、三極管的結構、三極管各極電流關系、特性曲線、放大條件。

　　2、元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關系、交流和直流等效電路圖。

　　3、靜態工作點的計算、電壓放大倍數的計算。
