1.【方案介紹】本方案供電方案解決的是：±15V給一個OP運放進行雙電源供電，12V是給系統的負載供電，3.3V是系統的控制電路430單片機供電。方案用WEBENCH軟件自動生成，具有低成本，高質量，高可靠性的優點；該方案輸入輸出為：DC-DC。

設置輸入電壓值范圍：18V-28V，輸出為：±15V0.5A，12V1A，3.3V1A
工作環境的溫度：35°，采用效率最高的優化設計。

2.在WEBENCH軟件鏈接頁面，登陸軟件，輸入?yún)?shù)開始設計之旅：

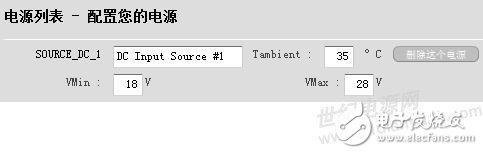

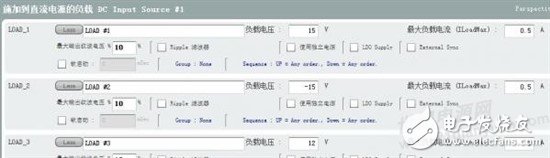

進入電源設計，配置輸入?yún)?shù)和負載輸出電源參數

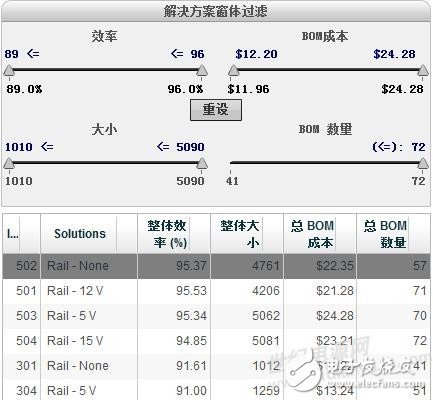

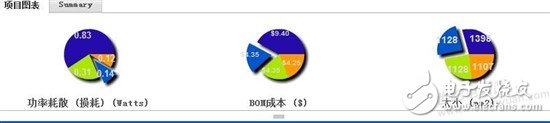

3.參數輸入后，調節優化調校按鈕，設置效率最高，軟件經過短暫計算，給出面積4761平方毫米，成本22.35美元，整體效率95.38%的方案，并且給出了設計的功率耗散即損耗為1.4W。

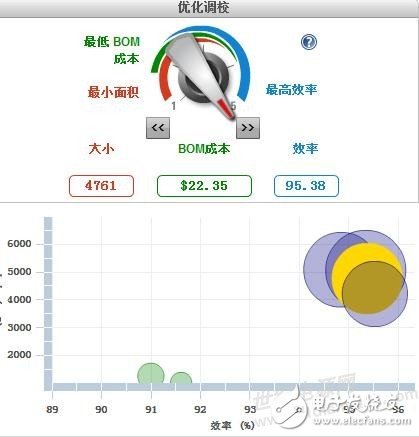

優化按鈕下面的是一個高階圖形

4.軟件進行下一步設計

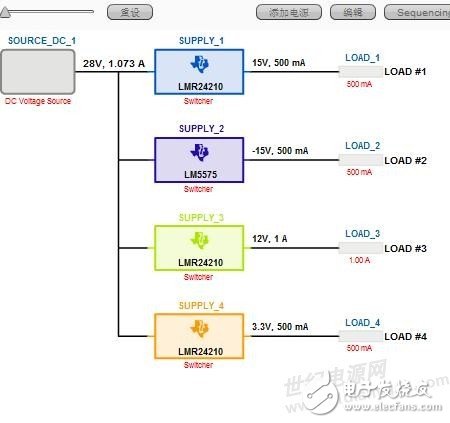

? ? ? ? 軟件按照所要求輸出的電壓參數，給出的方案是：
? ? ? ? 用LMR24210轉換輸出15V0.5A電壓.用LM5575轉換輸出-15V0.5A的電壓，用LMR24210輸出12V1A的電壓，用LMR24210輸出3.3V0.5A的電壓

? ? ? ? 繼續進行設計

5.綜合評估一下整個方案，了解軟件提供的2顆芯片情況，LMR24210 降壓型開關穩壓器具有實現低成本、高效率降壓型電源轉換器所需的全部功能，可向負載提供 1 A 的 電流。該器件包括 溝道主 和同步。該器件包括 N 溝道主 MOSFET 和同步 MOSFET。LM5575是一款易于使用的SIMPLE SWITCHER?系列降壓穩壓器，可幫助設計工程師利用最少的元器件設計和優化一款穩健的 電源。LM5575器件的輸入電壓范圍為6 - 75V，通過內部集成的330 mΩ N溝道MOSFET輸出 1.5A的連續電流。穩壓器利用了仿 真電流模式設計，可以提供內部線性調節和精確的負載瞬態響應，易于回路補償，且不存在電流模式穩壓器低占空比的限制。

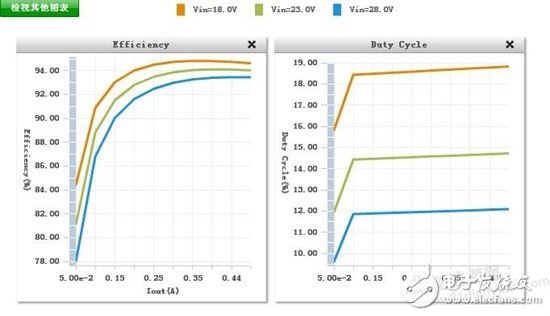

軟件分析了在輸入最低電壓18V和中間電壓23V以及最高電壓28V的效率曲線，如下

綜合評估后，加上系統供電情況，按照軟件提供的方案進行下面的設計

6.下面是軟件根據計算，和最優化運算后給出的各個電壓輸出的電路原理圖，和整個設計的PDF文檔

15V電壓輸出原理圖

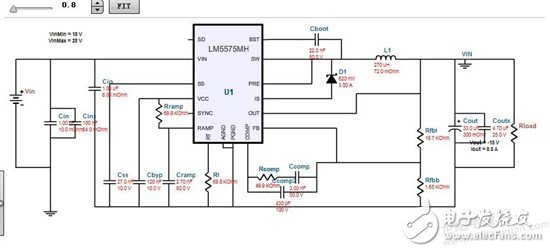

-15V電壓輸出原理圖

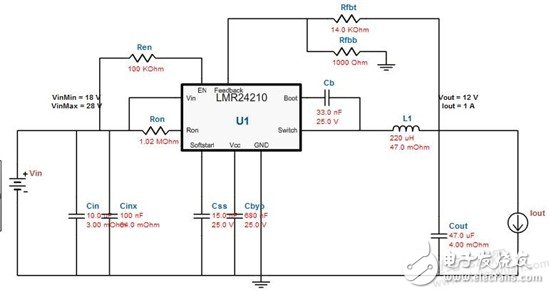

12V電壓輸出原理圖

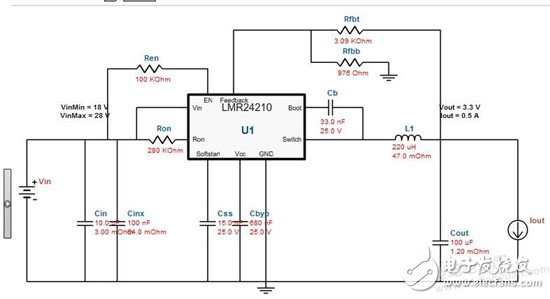

3.3V的430單片機供電原理圖

7.本次設計體會總結;

平時我們?cè)趯?shí)際工作中，要設計這么一個多電壓輸出的供電系統，周期相當?shù)拈L(zhǎng)，還要進行計算，和器件的選型，確定方案，還要進行優化等等，周期長。
利用WEBENCH設計的產品,可以在短暫時間出結果，實現了快速簡便，線路優化簡潔，成本低，每個數據也很有實際意義，很快給出成本和仿真曲線，給我們?cè)O(shè)計節約了不少的時間與精力，使我們的設計產品的周期大大縮短，提高了功效。
