PWM電路即脈沖寬度變調電路除了可以監控功率電路的輸出狀態之外，同時還提供功率元件控制信號，因此廣泛應用在高功率轉換效率的switching 電源、馬達Inverter、音響用D 極增幅器、DC-DC Converter、UPS等各種高功率電路。

　　PWM 電路基本原理依據： 沖量相等而形狀不同的窄脈沖加在具有慣性的環節上時其效果相同。PWM 控制原理， 將波形分為6 等份， 可由6 個方波等效替代。脈寬調制的 分類方法有多種，如單極性與雙極性， 同步式與異步式， 矩形波調制與正弦波調制等。

　　單極性PWM 控制法指在半個周期內載波只在一個方向變換， 所得PWM 波形也只在一個方向變化， 而雙極性PWM 控制法在半個周期內載波在兩個方向變化， 所得PWM 波形也在兩個方向變化。根據載波信號同調制信號是否保持同步，PWM 控制又可分為同步調制和異步調制。

　　矩形波脈寬調制的特點是輸出脈寬列是等寬的，只能控制一定次數的諧波; 正弦波脈寬調制的特點是輸出脈寬列是不等寬的，寬度按正弦規律變化，輸出波形接近正弦波。正弦波脈寬調制也叫SPWM。根據控制信號產生脈寬是該技術的關鍵。目前常用三角波比較法、滯環比較法和空間電壓矢量法。

　　PWM電路的特點

　　PWM電路的特點是頻率高、效率高、功率密度高、可靠性高、然而由于開關器件工作在高頻通斷狀態，高頻的快速瞬變過程本身就是一電磁騷擾源，它產生的EMI信號有很寬的頻率范圍，又有一定的幅度。若把這種電源直接用于數字設備，則設備產生的EMI信號會變得更加強烈和復雜。

　　PWM電路的作用

　　PWM 電路主要功能是將輸入電壓的振幅轉換成寬度一定的脈沖，換句話說它是將振幅資料轉換成脈沖寬度。一般switching 輸出電路只能輸出電壓振幅一定的信號，為了輸出類似正弦波之類電壓振幅變化的信號，因此必需將電壓振幅轉換成脈沖信號。

　　高功率電路分別由PWM 電路、Gate 驅動電路、Switching 輸出電路構成，其中PWM 電路主要功能是使三角波的振幅與指令信號進行比較，同時輸出可以驅動功率MOSFET 的控制信號，透過該控制信號控制功率電路的輸出電壓。

　　pwm控制電路的基本原理

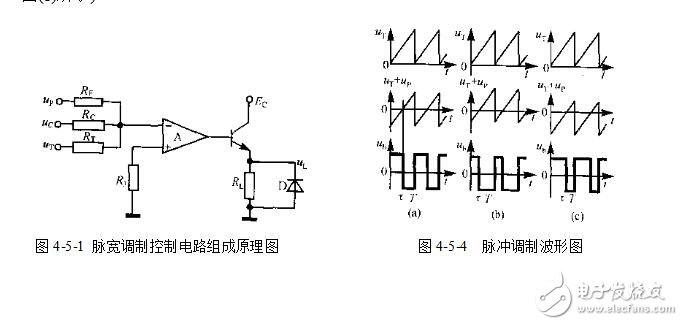

　　基本的脈寬調制控制電路由電壓—脈寬轉換器和開關功率放大器組成．其組成原理如圖 4-5-1所示。電壓一脈寬轉換器的核心是運算放大器（比較器）。運算放大器A輸入信號有 調制信號Tu （其頻率為主電路所需的開關調制頻率）、負偏置電壓Pu、控制電壓信號Cu。

　　由于運算放大器為開環，因此，該比較器的輸出僅取決于輸入方向的兩個極限位（取決于）（PTcuuu的正負），此輸出經開關功率放大器輸出到觸發脈沖列逆變器。如圖4-5-1所示，調制電壓Tu為鋸齒波，當控制電壓Cu》PCuu時，運算放大器的輸出為低電平，如圖所示；反之，當Cu《 PCuu時，運算放大器的輸出為高電平，（如圖所示）。
