受控源又稱為非獨立源。一般來說，一條支路的電壓或電流受本支路以外的其它因素控制時統稱為受控源。受控源由兩條支路組成，其第一條支路是控制支路，呈開路或短路狀態；第二條支路是受控支路，它是一個電壓源或電流源，其電壓或電流的量值受第一條支路電壓或電流的控制。受控源可以分成四種類型。

　　受控源定義

　　電壓或電流受電路中其它部分的電壓或電流控制的電壓源或電流源，稱為受控源。受控源是一種四端元件，它含有兩條支路，一條是控制支路，另一條是受控支路。受控支路為一個電壓源或為一個電流源，它的輸出電壓或輸出電流（稱為受控量），受另外一條支路的電壓或電流（稱為控制量）的控制，該電壓源，電流源分別稱為受控電壓源和受控電流源，統稱為受控源。

　　受控源應用

　　在電子電路中廣泛使用各種晶體管、運算放大器等多端器件。這些多端器件的某些端鈕的電壓或電流受到另一些端鈕電壓或電流的控制。受控源可用來模擬多端器件各電壓、電流間的這種耦合關系。

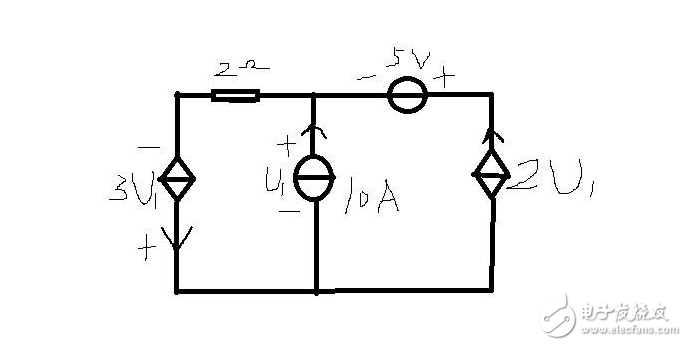

　　受控源的方向研究

　　受控源是一種非獨立源，屬于一種有源元件，在電路中不起激勵作用，它不止大小控制量有關，方向也受到控制量的控制。下面通過一個具體電路，說明受控源和控制量之間的方向關系。

　　電路如圖1所示，已知R1=1Q，R2=29，R3=39，uS1=10V，uS2=20V。試求i1。

　　按圖1中虛線所示選取兩個獨立回路l1和l2，其回路電流方程為：

　?。≧+R） i-Ri=u-u-Ri+ （R+R） i=u-6ii=i-i

　　代入已知條件，整理得：

　　3 i-2 i=- 10-8 i+1 1i=20

　　解方程得：il1=-4.1176A，il2=-1.1765A

　　則i=il2-il1=2.9411A

　　若控制量i 的方向相反，而受控電壓源的方向保持不變時。

　　同理，按圖2 虛線所示選取獨立回路，其回路電流方程為

　　（R+R） i-Ri=u-u-Ri+ （R+R） i=u-6ii=i-i

　　代入已知條件，整理得：

　　3 i-2 i=- 104 i- i=20

　　解方程得：il1=10A，il 2=20A

　　則i=il1-il2=-10A

　　顯然，控制量的方向變化，受控源方向不變時，i 的大小發生了很大的變化。

　　若控制量i 的方向相反，而受控電壓源的方向也相反時，利用回路電流法計算結果與圖1的結果相同。

　　因此從分析結果可以看出，電路結構不變，當控制量的方向變化時，相應控制源的方向也要做相應的變化，計算結果才保持不變。否則計算結果將截然不同。

　　結論

　　受控源兼有電源和電阻的雙重特性。當分析問題時，受控源可以按獨立源對待。

　　控制量對受控源的控制作用，不僅體現在其大小上，還體現在其方向上。因此受控源的參考方向不能隨意選擇，而是要與控制量一致。而電路中其他元件的電壓或電流的參考方向是可以任選擇的，不會影響最終結果。
