脈沖控制儀輸出一個電信號持續時間稱為脈沖寬度?？刂苾x輸出連續兩個電信號之間的間隔時間稱為脈沖間隔。最后一個脈沖到第一個脈沖之間的停止時間稱為循環間隔?？刂苾x可以根據清灰要求，調整脈沖寬度和脈沖間隔，對除塵器進行循序巡回定時清灰?？刂苾x由高性能微處理器（CPU），控制集成電路，LED數碼顯示，光電隔離環節，大功率晶體管驅動等組成，工作穩定可靠，外殼采用優質工程防水塑殼。本系列控制儀可在1-96路任意選擇輸出，亦可根據實際需要設計特殊規格的控制儀。

　　原理： 除塵器清灰時，一邊過濾一邊噴吹清灰，脈沖控制儀按設定的脈沖寬度和脈沖間隔輸出電信號控制脈沖閥逐個噴吹清灰。

　　脈沖控制儀是脈沖袋式除塵器噴吹清灰的主要控制裝置。它的輸出信號控制電磁脈沖閥，進而控制壓縮空去對濾袋循序噴吹清灰，使除塵器的運行阻力保持在設定范圍之內，以保證除塵器的處理能力和收塵效率。

　　 脈沖控制儀工作原理：

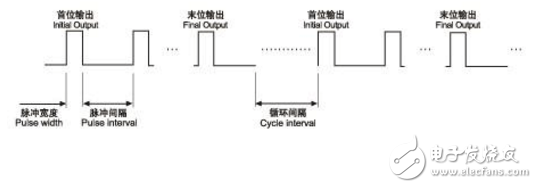

　　脈沖控制儀運行波形圖

　　脈沖控制儀功能

　　可根據除塵器清灰要求，調整脈沖寬度、脈沖間隔和周期間隔，控制電磁脈沖閥的開啟和關閉，對除塵器實行定時清灰。同時設置有壓差控制儀輸入接點，接上壓差控制儀后可以定壓清灰；

　　脈沖控制儀上的輸出指示二極管依次顯示每路驅動電壓的輸出狀態，使控制儀輸出狀態直觀清晰； 數碼管顯示區顯示每個參數運行的計時時間和在參數設定時顯示參數設定值； 脈沖控制儀器件采用集成電路提高了產品的穩定性和可靠性；

　　脈沖控制儀采用全密封塑料外殼，外形美觀，防塵性能好；接線位置、脈沖控制儀安裝孔位置設計合理，便于現場接線安裝使用。

　　特點及應用

　　脈沖控制儀采用工業級芯片作為控制核心；

　　在印刷線路板上有明顯的設置標志，可方便的進行控制儀的清灰參數設置； ? 控制儀輸出側設有各個輸出點的工作指示，可快速判斷輸出點的狀態；

　　各輸出端輸出控制電磁脈沖閥的開啟，噴吹壓縮空氣清灰，同時有發光二極管顯示噴吹順序。除塵器清灰時，一邊過濾一邊噴吹清灰，脈沖控制儀按設定的脈沖寬度和脈沖間隔輸出電信號控制脈沖閥逐個噴吹清灰。

　　該脈沖控制儀產品其操作更直觀更簡單，性能更穩定。 ?

　　廣泛應用于窯爐，水泥立窯、礦山等行業的除塵清灰系統中。

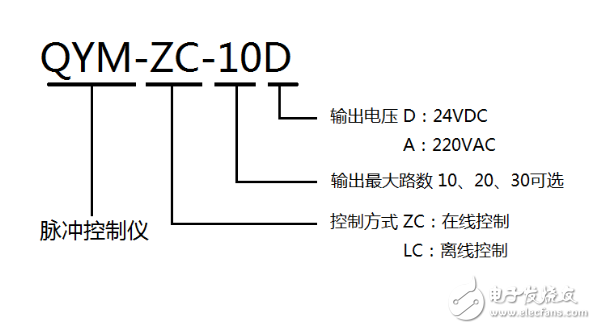

　　型號含義：

　　脈沖控制儀的安裝接線

　　以MC96系列巡回噴吹脈沖控制儀為例，來介紹脈沖控制儀的安裝接線：

　　控制儀接線端子介紹：

　　001-016：控制儀的16個輸出口。

　　C01-C06：每16個輸出口合用一個公共端，詳情見接線圖。

　　外 控： 外部信號（開關量）控制本機運行，接通運行，斷開停止。

　　AC220V： 供電電源安裝接線注意事項：

　　1.本控制儀每16個輸出口合用一個公共端，最大有六個公共端，共可接96個輸出。

　　2.為更好使用本控制器，建議在每個電磁閥兩端并接一個續流二極管，防止電磁閥斷開時產生反向高壓而損壞大功率晶體管，并注意不能接反，16點以內輸出機器無需外接續流二極管。

　　3.建議在每個公共端串接一個1.5A的保險絲。

　　4.本控制儀外殼采用優質工程防水塑殼，能有效的防止外部的雨水的侵襲，但請盡量不露天安裝。

　　5.控制儀的安裝必須由具有一定電工基礎的技術人員安裝，請務必理解續流二極管的作用并區分二極管的極性。二極管推薦型號：IN4007。

　　使用說明

　　1、 運行控制（僅支持QYM-ZC-10D、QYM-LC-10D）： 2、 當線路板上“信號選擇”插塊連接時，外部運行信號輸入無效;

　　3、 當線路板上“信號選擇”插塊斷開時，外部運行信號輸入有效。接上電源后，外接的觸點沒有閉合，控制儀則停止運行，等待外部觸點閉合；外部觸點閉合后，控制儀開始運行，從第一路開始輸出驅動脈沖閥，經脈沖寬度延時，停止輸出，再經脈沖間隔延時后，繼續輸出下一路，至最后一路后，再經周期間隔延時后開始從第一路進行下一個循環周期；

　　4、 數碼顯示：控制儀運行時，顯示的是脈沖寬度、脈沖間隔或周期間隔的剩余時間；停止運行時，顯示“----”；參數設置時，顯示當前參數的設置值。

　　5、 最大輸出路數：控制儀最大路數設置通過設置“輸出路數”參數設定。

　　6、 參數設置：按動“功能”按鍵，使需要設定的參數項的指示燈亮起，轉動“設置”旋鈕調整該項參數值；參數設置完成后，按動“功能”按鍵將參數項指示燈移至“運行”指示處，參數自動保存，控制儀開始按照設定的參數值自動控制運行
