簡單的多地控制開關電路 CD4013

　　該電路用作節能燈的使用方法是：上樓時，按動一下AN1，H點亮。進房后再按動一下ANn，此時H熄滅。它與單穩態節能燈不同之處是，從按動AN1至按動ANn的時間可以隨意，且不受時間和空間的限制。

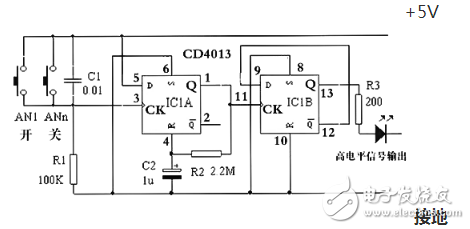

　　控制原理圖：

　　應用控制電路：

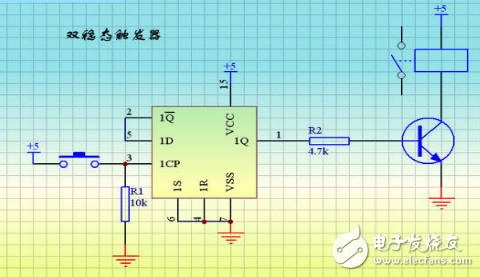

　　CD4013集成電路信號傳送特性1：

　　當CD4013第3腳 （CK） 端輸入高電平時，第1腳 （Q）端輸出高電平。

　　當CD4013第11腳（CK） 端輸入高電平時，第13腳（Q）端輸出高電平。

　　CD4013集成電路信號傳送特性2：

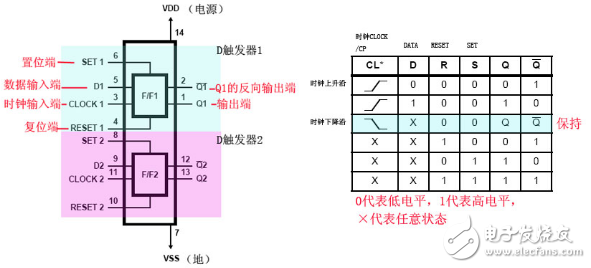

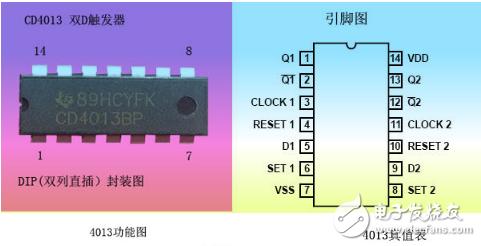

　　4013 是集成觸發器芯片，內部有兩個獨立的D觸發器。每個觸發器都有一個置位端（SET），復位端（RESET），時鐘端（CLOCK），數據輸入端（DAT A），兩個輸出端Q和Q/端。

　　電壓范圍：3-18V

　　功能描述：

　　當R為1、S為0時，無論D和CL（時鐘）為什么狀態，輸出Q一定為0，因此R可稱為復位端。當S為1、R為0時，輸出Q一定為1，s稱為置位端。

　　當R、S均為0時，Q在CP端有脈沖上升沿到來時動作，具體是Q=D，即若D為1則Q也為1，若D為0則Q也為0。

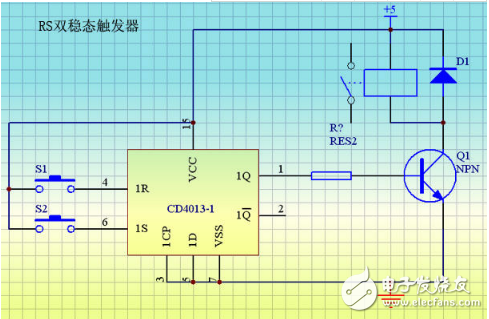

　　按下S1 ，R=1，電路復位，Q端輸出0，按下S2，S=1，電路置位，Q端輸出1.為1時三極管導通，繼電器得電動作。按下S2后，繼電器始終保持吸和狀態，只有按下S1繼電器觸點才釋放。此電路為 基本的RS觸發器。

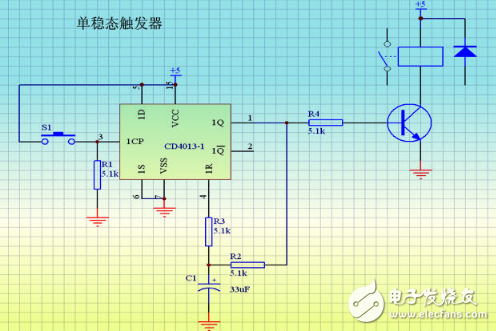

　　當S1未被按下時，復位端R=O，否則如果R=l，電路將強行復位 Q=0， 所充電荷通過R2向Q端放電，最終使R=0，這是電路的穩態。當按一下S1，CP端電位由“O 到1 ，其上升沿觸發電路傳輸D端的數據，因D=1，所以Q=1，此為暫穩態。Q端的高電位通過R2向C充電．當c兩端電壓達到復位電平時．則R=1，電路復位，Q 端變?yōu)榈碗娖剑?’．暫穩態結束，電路回復到穩態。上圖作為樓道燈延時關燈線路，穩態時，Q 端為低電平，三極管 截止，繼電器不工作，燈泡不亮 當按一下S1，電路進人暫穩態．Q=1，三極管飽和導通，繼電器得電，其常開觸點吸合接通梯道燈，燈點亮．暫穩態過后，燈自動熄滅。暫穩態時間即為燈泡點亮的時間，由R2和C的參數決定。

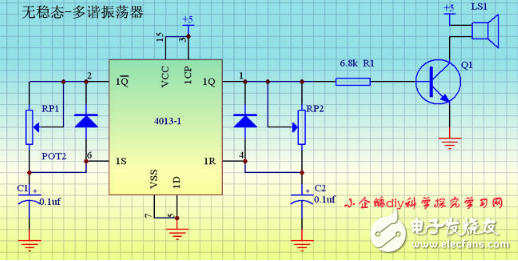

　　設在電源接通后的瞬閥Q 端精出為高電平，該高電平通過RP2向C2充電，當C2端電壓上升到復位電平時．Q 端為變?yōu)榈碗娖?，C2通過VD2 向Q端放電 當Q 端為低電平時，因Q/ 為Q 的倒相輸出端，所以Q\ 為高電平，該高電平通過RP1向C1充電．當c1端電壓上升到置位電平時，電路置數，Q 變?yōu)楦唠娖剑琎變?yōu)榈碗娖?，Q端的高電平向c2充電，Q端的低電平使c1向它放電，如此循環 在Q 和Q端交替出現高低電平，形成振蕩。因電路的輸出端Q和Q沒有一個穩定的狀態 所以該電路叫無穩態振蕩器：Q端的振蕩信號加到三極管的基極放大，推動揚聲器發出響亮的音頻叫聲：振蕩頻率由RP1．RP2．C1，C2決定 因此也稱為音頻信號發生器

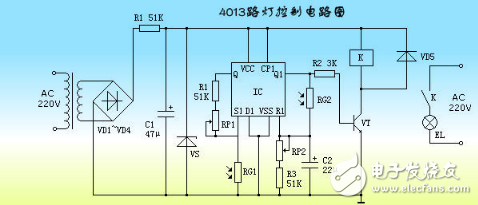

　　交流220V電壓經VD1~VD4整流、R1限流、C1濾波及VS穩壓后，為光控電路和執行電路提供+12V工作電壓。 白天，RG1和RG2受光照射而呈低阻狀態，IC的S1端為低電平，R1端為高電平，1端輸出低電平，VT處于截止狀態，K處于釋放狀態，照明燈EL不亮。 夜晚，RG1和RG2因無光照射或，使IC的S1端變?yōu)楦唠娖?，R1端變?yōu)榈碗娖?，Q1端輸出高電平，VT飽和導通，K通電吸和，其常開觸頭接通，EL點亮。 天亮后，RG1和RG2阻值下降，IC的Q1端又輸出低電平，VT截止，K釋放，EL熄滅。
