簡介

我最喜歡的DAC之一是LTC2758。 它具有出色的溫度穩定性，并與LM399或LTZ1000等穩定的參考配對使用時，是儀器應用的絕佳選擇。 在這篇文章中，我將介紹兩種提高LTC2758分辨率的方法。

尋找圣杯，我的意思是DAC ...

首先，我想指出這個設計有一些局限性。 為了延長LTC2758的分辨率，我們依賴于LTC2758數據表非常保守的假設。 圖1顯示了典型部件的INL和DNL。 LTC2758的DNL非常好，可確保在20位區域內單調。 注意這個部分差不多是0.25 LSB INL。 這表明這部分幾乎在20位域。 簡而言之，我們需要一個低于0.25 LSB INL的DAC來確保20位線性。

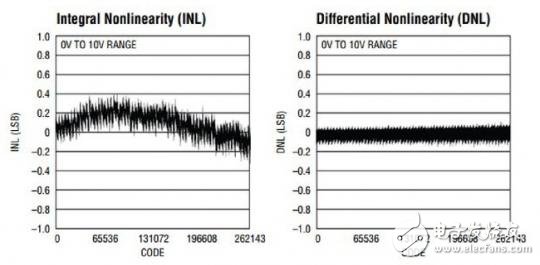

圖1. LTC2758的典型INL和DNL

為了找到比0.25 LSB INL LTC2758更好的產品，我們必須將它們裝箱。 就我而言，我從箱子里取出了五個LTC2758并測試了INL。 我不得不承認，當我的同事們發現我的樂觀計劃時，我有些raised然心動。 令我高興的是，結果比我預期的要好。 我能夠找到兩個比0.25 LSB INL更好的LTC2758。 其他三個接近，圖2顯示了他們有多接近。

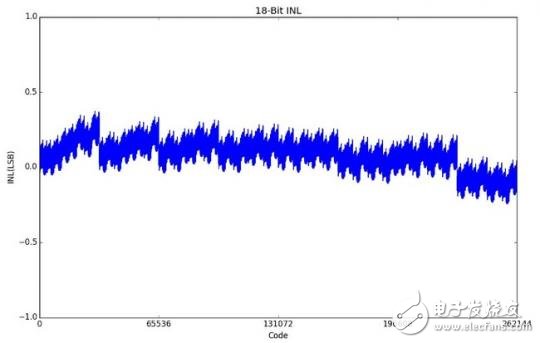

圖2.非常接近的INL可以支持20位

去除額外的位

具有好于0.25 LSB的DAC可以獲得20位。 下一步是能夠提供額外的位。 我的第一個直覺是使用一個DAC通道來驅動另一個通道的VOSADJ來提高分辨率。 這個想法是利用VOSADJ有一個內置的衰減器來劃分子信道LSB。 根據SPAN范圍，VOSADJ將衰減32,64或128倍。圖3顯示了這種方法的圖示。

我們可以看到，即使在最低的衰減因子下，我們也可以獲得額外的5位分辨率。 不幸的是，我們受到MSB（最高有效位）DAC的INL限制，無法通過DNL單獨實現額外的位。 我們能得到的最好的是20位。

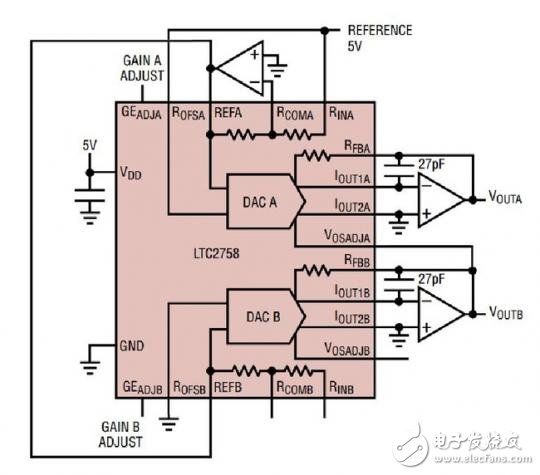

圖3. 20位DAC的圖

要使用這個奇妙的DAC，我們必須考慮哪個通道是MSB通道，哪個通道是子范圍。 首先，假設我們正在使用最大的SPAN范圍，而通道A將是MSB通道。 VOSADJ將衰減32倍，我們將得到一個5位的子范圍。 如圖4所示，20位字的兩個LSB需要放置在子范圍通道字的D4和D3中。其余位將被清零以用于通道B字。 表1顯示了20位字的低兩位的SPAN范圍的映射。

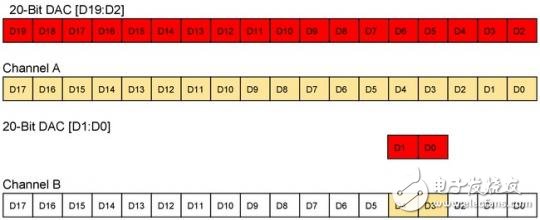

圖4.如何將20位字寫入LTC2758

表1. LSB通道上的20位LSB

這種方法運行得非常好，經過一個應有的慶祝，我自豪地向?qū)嶒炇艺故玖宋业难b備。 圖5顯示了硬件。 我得到了非常好的反饋，并發現了另一種用更少的元件來擴展DAC分辨率的方法。

圖5.具有我最喜歡的參考LM399的硬件

使用較少得到更多

我們的混合信號設計經理Chad Steward提出了一種從子范圍通道中獲取額外位數的方法。 他建議衰減劃分頻道的參考，并將該頻道連接到MSB頻道的求和點。 圖6a顯示了該圖，圖6b顯示了物理硬件。

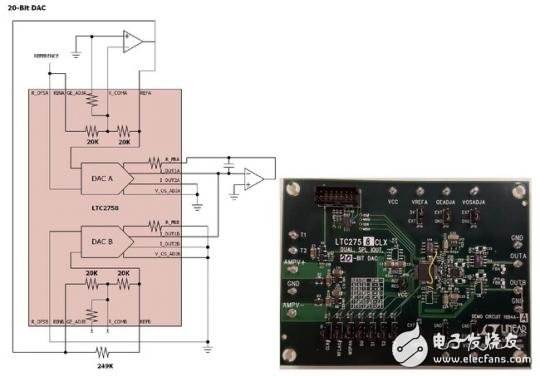

圖6a.用較少的硬件獲得20位。 圖6b.硬件Mod

我花了一些時間來真正了解電路。 圖7顯示了乍得方法效果的簡化圖。

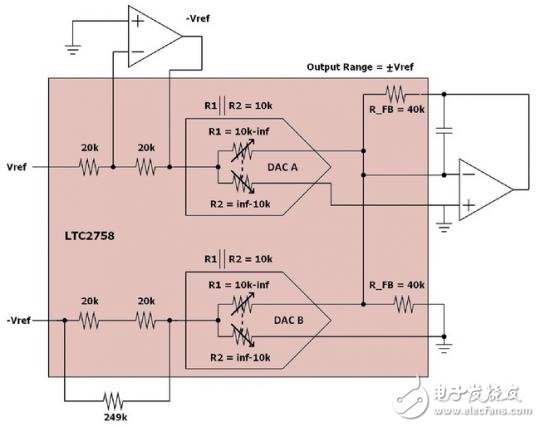

圖7：簡化圖

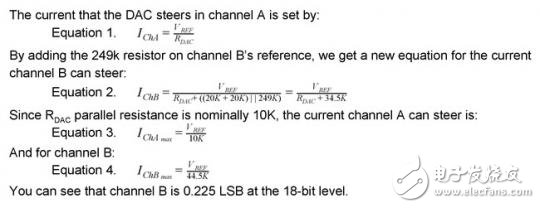

每個DAC可以被表示為控制電流的兩個可變電阻器。 他們正在跟蹤并將始終產生10KΩ的并聯電阻。

與第一種方法類似，20位字在兩個通道之間分開。 通道A使用20位字的高位，通道B使用低兩位。圖8顯示了位置。 如前所述，在20位字中不使用的位被設置為零。

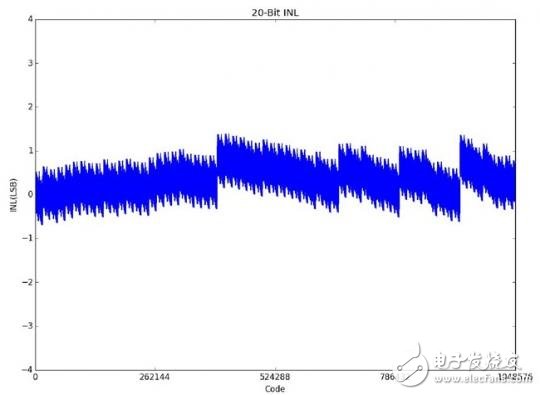

結果圖

結論

用這兩種方法來延長發展援助委員會的決議，這是一個信念的飛躍。 我們無法保證在整個溫度范圍內具有線性度，而且我們依賴的是LTC2758的性能優于所選器件的數據表。 這就是說，這是一個有價值的電路，當在實驗室中使用時，由于凌特科技的保守性，在大多數情況下，它們都能在室溫下工作。 為了進一步擴展這個想法，客戶可以做一個校準，以表征傳輸功能，并使用分類頻道“調整”MSB頻道，但這是另一個博客的話題。?
