模擬電路的重要性小伙伴們都懂！最基本的是20個模擬電路，一定要懂！
初級小伙伴是熟練記住這二十個電路，清楚這二十個電路的作用。

中級小伙伴是 能分析這二十個電路中的關鍵元器件的作用，每個元器件出現故障時電路的功能受到什么影響，測量時參數的變化規律，掌握對故障元器件的處理方法;定性分析電 路信號的流向，相位變化;定性分析信號波形的變化過程;定性了解電路輸入輸出阻抗的大小，信號與阻抗的關系。有了這些電路知識，您極有可能成長為電子產品 和工業控制設備的出色的維修維護技師。最有意思的是，這時的你可以作為威客來我愛快包接包，用互聯網的模式和自己的本事賺工作之外的錢，開心吧！

高級小伙伴是 能定量計算這二十個電路的輸入輸出阻抗、輸出信號與輸入信號的比值、電路中信號電流或電壓與電路參數的關系、電路中信號的幅度與頻率關系特性、相位與頻率 關系特性、電路中元器件參數的選擇等。達到高級層次后，只要您愿意，受人尊敬的高薪職業--電子產品和工業控制設備的開發設計工程師將是您的首選職業。當 然了，作為技術高手的你可以常常出招解決技術難題，我愛快包幫你一起賺到銀子多多！想想都醉了！

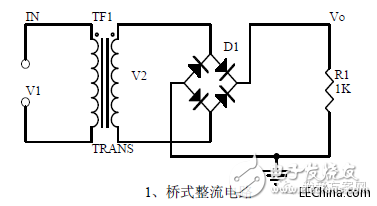

一、橋式整流電路

1、二極管的單向?qū)щ娦裕悍蔡匦郧€(xiàn)：理想開關模型和恒壓降模型：

2、橋式整流電流流向過程：輸入輸出波形：

3、計算：Vo,Io,二極管反向電壓。

二、電源濾波器

1、電源濾波的過程分析：波形形成過程：

2、計算：濾波電容的容量和耐壓值選擇。

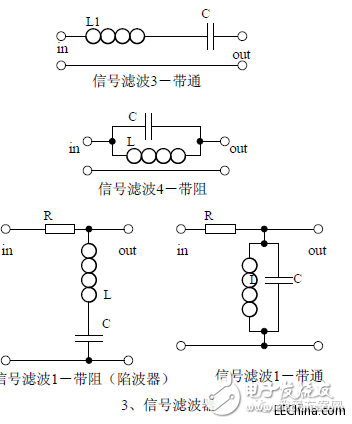

三、信號濾波器

1、信號濾波器的作用：與電源濾波器的區別和相同點：

2、LC串聯和并聯電路的阻抗計算，幅頻關系和相頻關系曲線。

3、畫出通頻帶曲線。

計算諧振頻率。

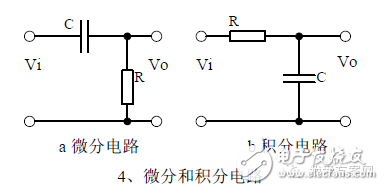

四、微分和積分電路

1、電路的作用，與濾波器的區別和相同點。

2、微分和積分電路電壓變化過程分析，畫出電壓變化波形圖。

3、計算：時間常數，電壓變化方程，電阻和電容參數的選擇。

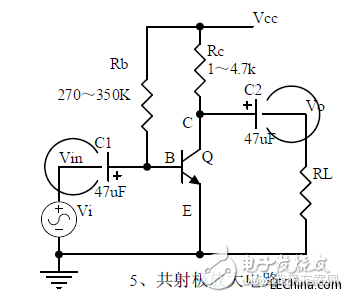

五、共射極放大電路

1、三極管的結構、三極管各極電流關系、特性曲線、放大條件。

2、元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關系、交流和直流等效電路圖。

3、靜態工作點的計算、電壓放大倍數的計算。

　　六、分壓偏置式共射極放大電路

　　注意要點：

　　1、元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關系、交流和直流等效電路圖。

　　2、電流串聯負反饋過程的分析，負反饋對電路參數的影響。

　　3、靜態工作點的計算、電壓放大倍數的計算。

　　4、受控源等效電路分析。

　　七、共集電極放大電路（射極跟隨器）

　　注意要點：

　　1、元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關系、交流和直流等效電路圖。電路的輸入和輸出阻抗特點。

　　2、電流串聯負反饋過程的分析，負反饋對電路參數的影響。

　　3、靜態工作點的計算、電壓放大倍數的計算。

　　八、電路反饋框圖

　　注意要點：

　　1、反饋的概念，正負反饋及其判斷方法、并聯反饋和串聯反饋及判斷方法、電流反饋和電壓反饋及其判斷方法。

　　2、帶負反饋電路的放大增益。

　　3、負反饋對電路的放大增益、通頻帶、增益的穩定性、失真、輸入和輸出電阻的影響。

　　九、二極管穩壓電路

　　注意要點：

　　1、穩壓二極管的特性曲線。

　　2、穩壓二極管應用注意事項。

　　3、穩壓過程分析。

　　十、串聯穩壓電源

　　注意要點：

　　1、串聯穩壓電源的組成框圖。

　　2、每個元器件的作用;穩壓過程分析。

　　3、輸出電壓計算。

　　十一、差分放大電路

　　注意要點：

　　1、電路各元器件的作用，電路的用途、電路的特點。

　　2、電路的工作原理分析。如何放大差模信號而抑制共模信號。

　　3、電路的單端輸入和雙端輸入，單端輸出和雙端輸出工作方式。

　　十二、場效應管放大電路

　　注意要點：

　　1、場效應管的分類，特點，結構，轉移特性和輸出特性曲線。

　　2、場效應放大電路的特點。

　　3、場效應放大電路的應用場合。

　　十三、選頻（帶通）放大電路

　　注意要點：

　　1、每個元器件的作用

　　選頻放大電路的特點

　　電路的作用

　　2、特征頻率的計算

　　選頻元件參數的選擇

　　3、幅頻特性曲線

　　十四、運算放大電路

　　注意要點：

　　1、理想運算放大器的概念

　　運放的輸入端虛擬短路

　　運放的輸入端的虛擬斷路

　　2、反相輸入方式的運放電路的主要用途

　　輸入電壓與輸出電壓信號的相位關系

　　3、同相輸入方式下的增益表達式

　　輸入阻抗

　　輸出阻抗

　　十五、差分輸入運算放大電路

　　注意要點：

　　1、差分輸入運算放大電路的的特點

　　用途

　　2、輸出信號電壓與輸入信號電壓的關系式

　　十六、電壓比較電路

　　注意要點：

　　1、電壓比較器的作用

　　工作過程

　　2、比較器的輸入-輸出特性曲線圖

　　3、如何構成遲滯比較器

　　十七、RC振蕩電路

　　注意要點：

　　1、振蕩電路的組成

　　振蕩電路的作用

　　振蕩電路起振的相位條件

　　振蕩電路起振和平衡幅度條件

　　2、RC電路阻抗與頻率的關系曲線

　　相位與頻率的關系曲線

　　3、RC振蕩電路的相位條件分析

　　振蕩頻率

　　如何選擇元器件

　　十八、LC振蕩電路

　　注意要點：

　　1、振蕩相位條件分析

　　2、直流等效電路圖和交流等效電路圖

　　3、振蕩頻率計算

　　十九、石英晶體振蕩電路

　　注意要點：

　　1、石英晶體的特點

　　石英晶體的等效電路

　　石英晶體的特性曲線

　　2、石英體振動器的特點

　　3、石英晶體振動器的振蕩頻率

　　二十、功率放大電路

　　注意要點：

　　1、乙類功率放大器的工作過程以及交越失真;

　　2、復合三極管的復合規則;

　　3、甲乙類功率放大器的工作原理、自舉過程，甲類功率放大器、甲乙類功率放大器的特點。

　　你的“發燒”多少度？

　　如果你是初燒，那么你必能熟練記住這二十個電路，清楚這二十個電路的作用;

　　如果你是中燒，那你就能分析這二十個電路中的關鍵元器件的作用，每個元器件出現故障時電路的功能受到什么影響，測量時參數的變化規律，掌握對故障元器件的處理方法;你還能定性分析電路信號的流向，相位變化，定性分析信號波形的變化過程，定性了解電路輸入輸出阻抗的大小，以及信號與阻抗的關系。

　　如果你已經能定量計算這二十個電路的輸入輸出阻抗、輸出信號與輸入信號的比值、電路中信號電流或電壓與電路參數的關系、電路中信號的幅度與頻率關系特性、相位與頻率關系特性、電路中元器件參數的選擇等，恭喜你，你已經是高燒39.5度的電子工程師老鳥了！
